FR
9
RACCORDEMENTS
Ⅲ Pour des raisons de sécurité, bien s'assurer que l'alimentation de tous les appareils est
coupée avant de faire des raccordements.
Ⅲ Nous vous recommandons d'utiliser l'adaptateur secteur/chargeur.
Ⅲ En branchant les câbles fournis, bien brancher les fiches avec filtres en ligne au camescope.
Ⅲ Ne pas faire de raccordements à la prise DV OUT du camescope.

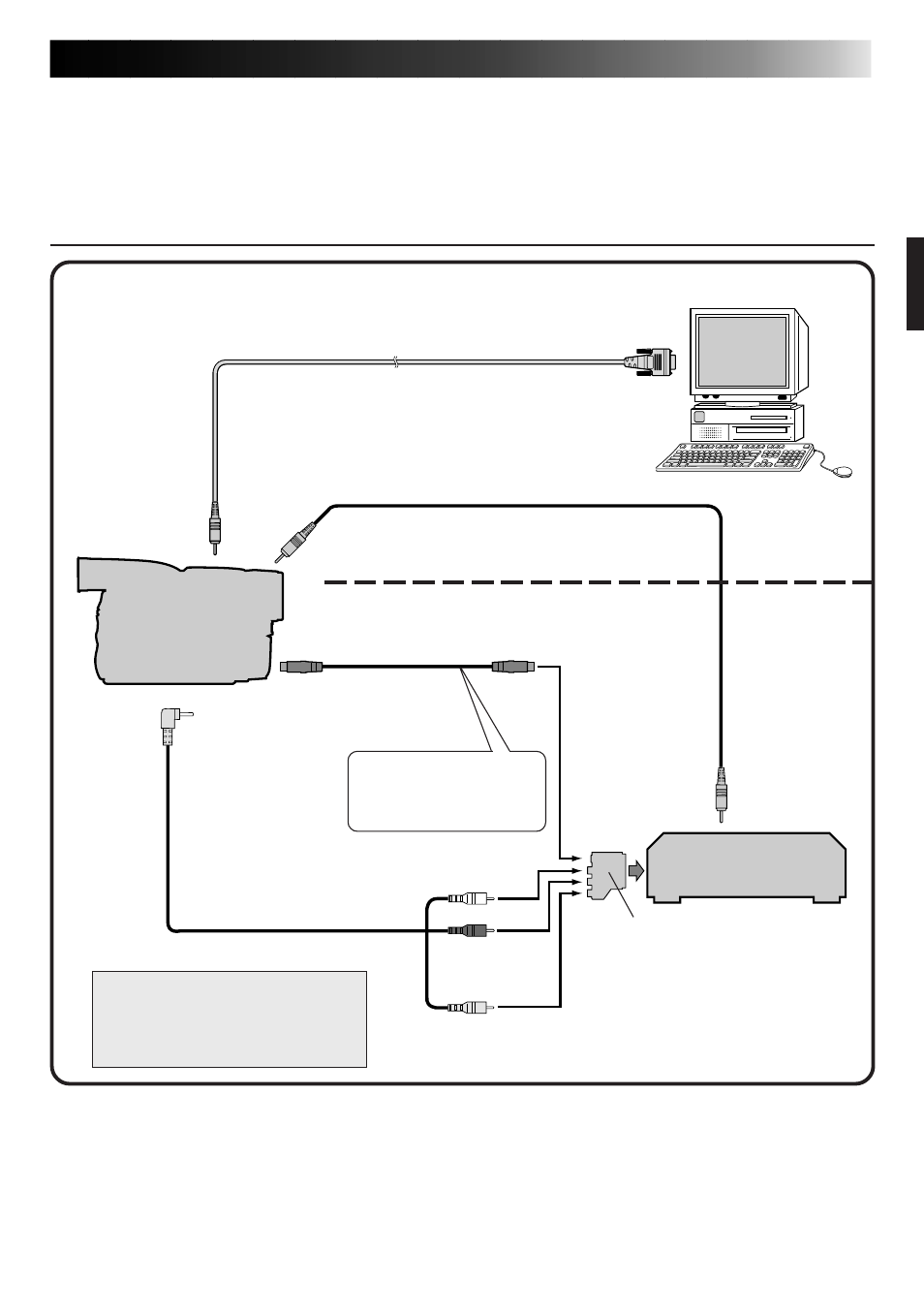

EN UTILISANT UN MAGNETOSCOPE DISPOSANT D'UNE PRISE JLIP
PC
Camescope
Raccorder ceci si
l'appareil vidéo a une
prise d'entrée S-Video.
Lorsque JLIP Video Producer est utilisé:
Lorsque JLIP Video Capture ou CardNavigator
est utilisé:
Vers prise PC
Vers prise S OUT
Câble S-VIDEO
Vers prise d'entrée
S-VIDEO
Vers prise JLIP
Câble de raccordement PC
Vers port COM
(RS-232C)
Vers prise JLIP
Câble JLIP
Magnétoscope
(Enregistreur)
Câble AUDIO/VIDEO
Jaune vers
VIDEO
Blanc vers
AUDIO L
Rouge vers
AUDIO R
REMARQUE:
Le câble JLIP ne peut être utilisé
qu’avec des magnétoscopes JVC
disposant d’une prise JLIP.
Si votre magnétoscope dispose
d'une prise péritélévision, utiliser
l'adaptateur de câble.
Vers
prise AV
Placer le commutateur Y/C-CVBS
sur Y/C si votre magnétoscope
accepte le S-VHS sur sa prise péritel,
sur CVBS dans les autres cas.
