inStallation
Montage
5 6
7
3 4
1 2
26
�0
2�
07
�0
09
6

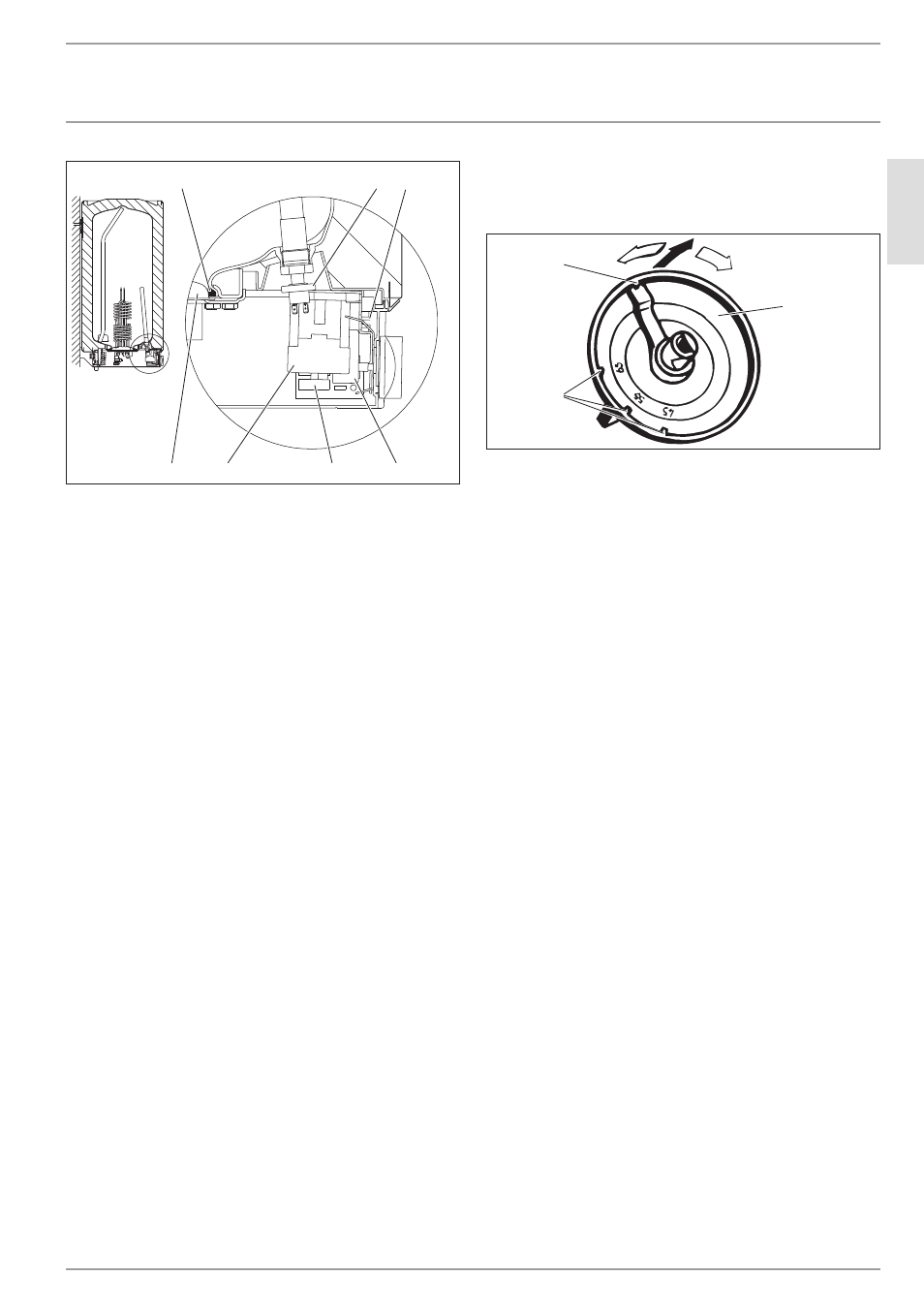

1 Druckschalter für Schutzanode
2 Schalter für Betriebsweise
3 Temperaturregler
4 Elektronische Baugruppe
5 Schaltschütz
6 Flanschplatte
7 Dichtring
» Wählen Sie am Schalter die Betriebsweise:
Position I =Durchlaufspeicherbetrieb
Position II = Zweikreis-/Einkreisspeicherbetrieb
(siehe Kapitel „Technische Daten / Elektroschaltpläne und An-
schlüsse“).
9.2.7 Montagevorgang abschließen
Im Einkreis- und Zweikreisbetrieb können Sie die Temperatur-
wahl-Begrenzung einstellen.
1
2
3
26
�0
2�
07
�0
09
9
1 Temperaturwählknopf
2 Verstellmöglichkeit der Temperatur-Begrenzung auf 45 °C,
55 °C, 65 °C.
3 werksseitige Einstellung 85 °C
» Setzen Sie die Unterkappe wieder auf.
» Drehen Sie die Schrauben hinein.
» Stecken Sie den Temperatur-Einstellknopf auf.
» Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem Sie
die Rohre an das Gerät schrauben.
