32 |SHD S www.Stiebel-eltron.CoM
inStallation
Montage
5 6
7
3 4
1 2
26
�0
2�
07
�0
09
6

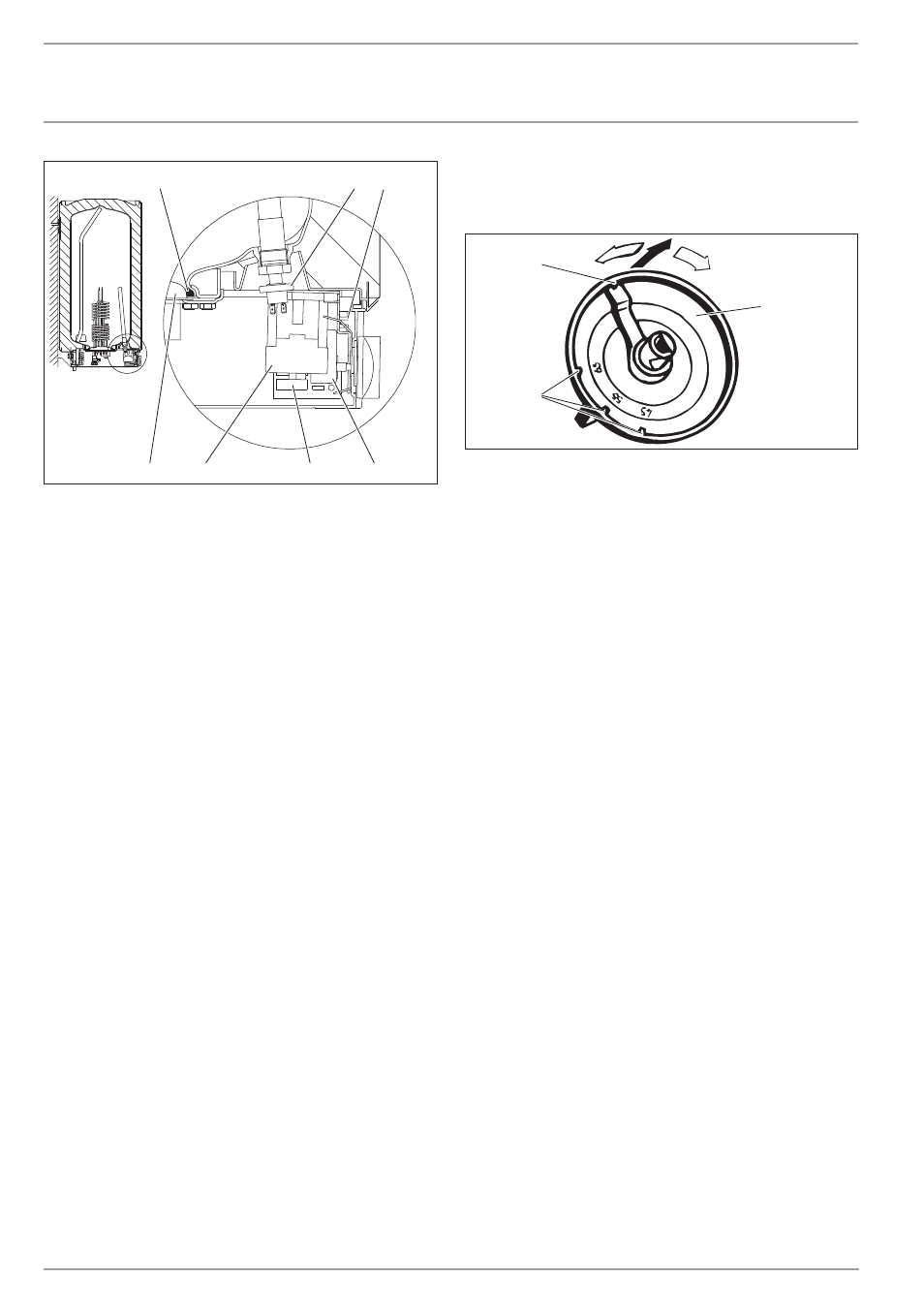

1 Pressostat indicateur d'usure d'anode
2 Commutateur de mode de fonctionnement
3 Régulateur de température
4 Système électronique
5 Contacteur
6 Plaque de bridage
7 Bague de joint
» Sélectionnez le mode de fonctionnement sur le commutateur :
Position I = ballon instantané
Position II = double circuit / circuit unique
(voir le chapitre Données techniques / Schémas électriques et
connexions).
9.2.7 Achèvement du montage
Vous pouvez limiter la sélection de température en mode de ballon
à double circuit ou circuit unique.
1
2
3
26
�0
2�
07
�0
09
9
1 Sélecteur de température
2 Possibilité de réglage de la limitation de température sur
45 °C, 55 °C, 65 °C.
3 Réglages d'usine 85 °C
» Remettez le sous-cache en place.
» Vissez les vis à l'intérieur.
» Remettez le bouton de réglage de la température en place.
» Reliez le groupe de sécurité à l'appareil en vissant les tubes à
l'appareil.
