www.Stiebel-eltron.CoM SHD S | 45
N
e
de
rl
aN
ds
inStallatie
onDerHouD

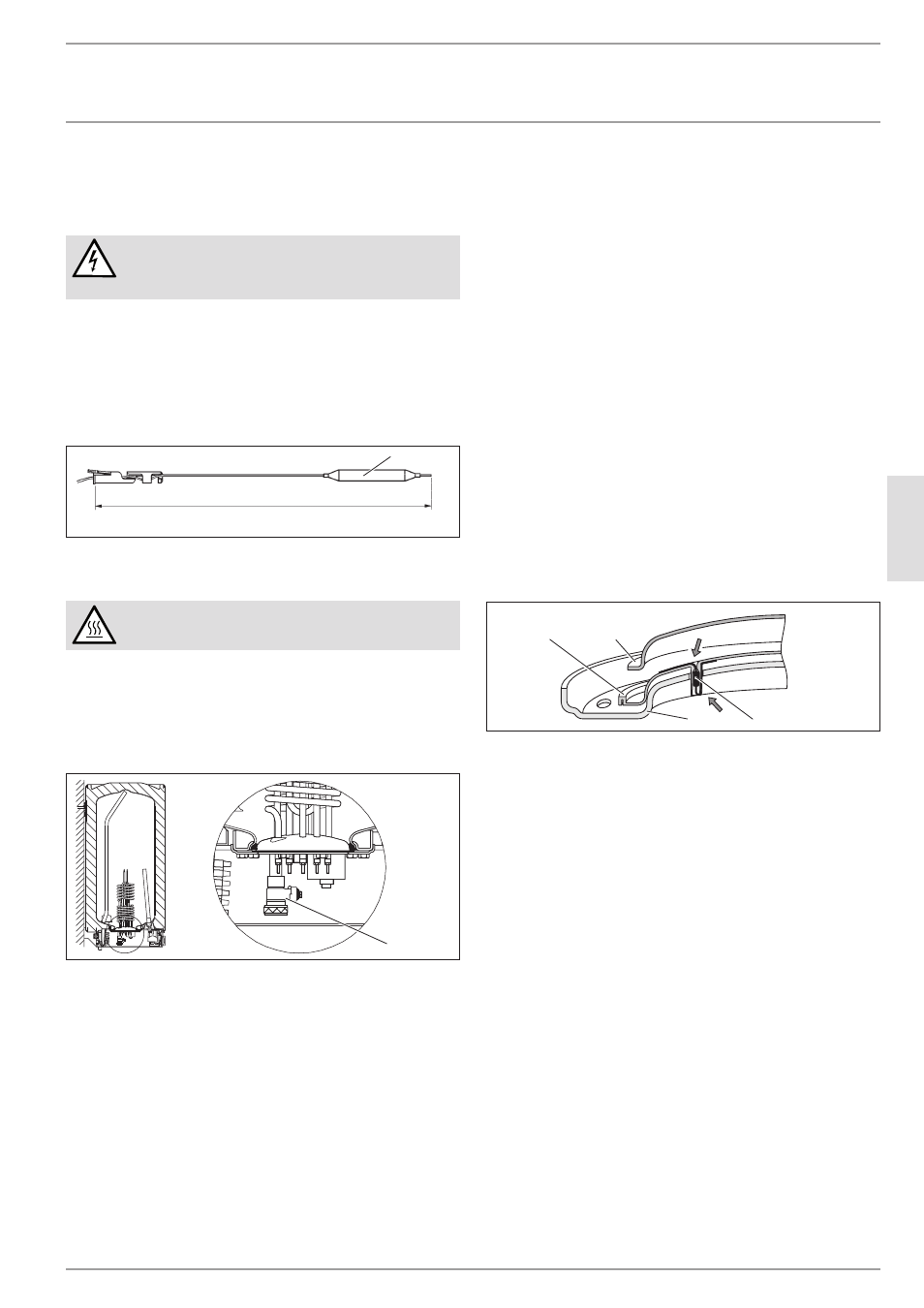

15. Onderhoud
Voor enkele onderhoudswerkzaamheden is het noodzakelijk de
onderste kap te verwijderen.
Levensgevaar door elektrische schok!
Scheid alle polen van het toestel van het elektriciteitsnet
voor aanvang van alle werkzaamheden!
Wanneer het toestel bovendien moet worden afgetapt, raadpleeg
dan het hoofdstuk "Toestel aftappen".
15.1 Veiligheidsgroep testen
» Het is verplicht de veiligheidsgroep periodiek te testen.
15.2 thermostaat-voeler dompeldiepte
400
1
26
�0
2�
07
�0
10
0
1 Thermostaat-voeler
15.3 Het toestel aftappen
Verbrandingsgevaar!
Tijdens het aftappen kan er heet water uitlopen.
Indien de boiler voor onderhoudswerkzaamheden of bij
vorstgevaar moet worden afgetapt voor de bescherming van de
volledige installatie, gaat u als volgt te werk:
» sluit de afsluitklep in de koudwateraanvoerleiding.
» open de warmwaterkraan van alle aftappunten.
1
26
�0
2�
07
�0
09
7
1 Aftapkraan met slangaansluiting
» Schroef een slang met aansluiting G 3/4 op de aftapkraan.
» Open de aftapkraan.
15.4 Veiligheidsanode vervangen
» Bij de vervanging van de anode dient u er in elk geval op te letten
dat u de drukschakelaar dicht opschroeft.
Sleutelmaat van de anode:
— SHD 30 S - SW 13
— SHD 100 S - SW 27
Aanzetkoppel: 1 +0,5 Nm (handvast)
De overgangsweerstand tussen de veiligheidsanode en de
aansluithulpstukken van de boiler mag maximaal 1,0 Ω zijn.
15.5 Flens ontkalken
» Ontkalk de flens pas wanneer deze is gedemonteerd en behandel
de oppervlakte van de boiler en de veiligheidsanode niet met
ontkalkingsmiddelen.
15.6 corrosiebeschermende weerstand
Zorg ervoor dat bij servicewerkzaamheden de corrosiebeschermende
weerstand op de isolatieplaat niet wordt beschadigd of wordt
verwijderd. Monteer de corrosiebeschermende weerstand na
vervanging weer conform de voorschriften.
1
4
2
3
26
�0
2�
01
�0
22
8
1 Corrosiebeschermende weerstand
2 Drukplaat
3 Isolatieplaat
4 Koperverwarmingsflens
