inštaLÁCia
Technické údAje
16. technické údaje

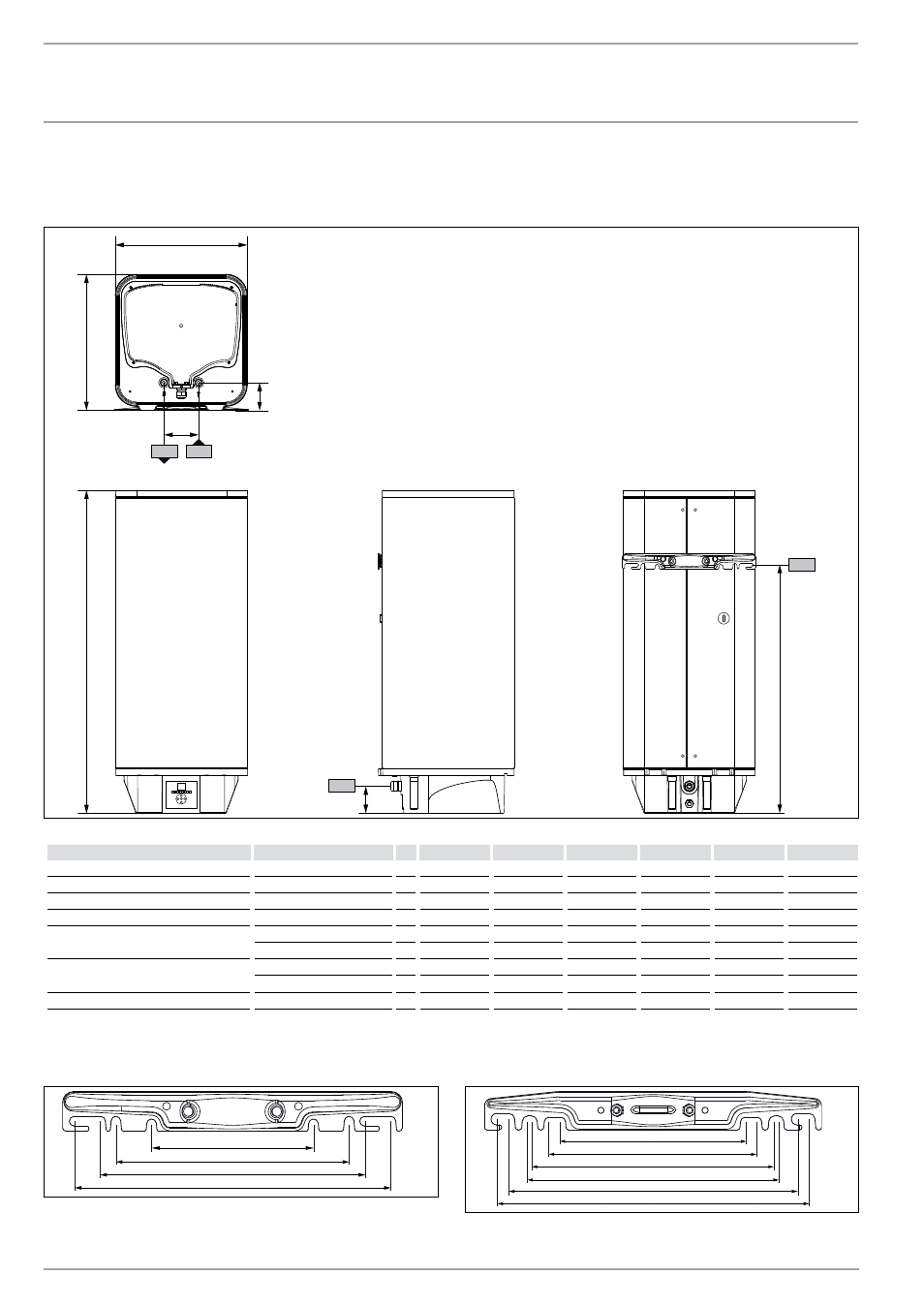

16.1 rozmery a prípojky
100
a20
a30
a10
c01 c06
b01
i13
D
00000
19
02
9
PSH 30 EL PSH 50 EL PSH 80 EL PSH 100 EL PSH 120 EL PSH 150 EL
a10 Zariadenie Výška mm 676 931 893 1045 1200 1435
a20 Zariadenie Šírka mm 380 380 475 475 475 475
a30 Zariadenie Hĺbka mm 380 380 475 475 475 475
b01 Priechodka elektr. vedenia Výška mm 78,5 78,5 78,5 78,5 78,5 78,5
c01 Studená voda prívod Vonkajší závit G ½ A G ½ A G ½ A G ½ A G ½ A G ½ A
Odstup vzadu mm 80 80 85 85 85 85
c06 Teplá voda výtok Vonkajší závit G ½ A G ½ A G ½ A G ½ A G ½ A G ½ A
Odstup vzadu mm 80 80 85 85 85 85
i13 Zavesenie na stenu Výška mm 445 705 592 735 870 1090
Zavesenie na stenu
30 – 50 l
184
265
300
360
80
�0
2�
07
�0
00
5
80 – 150 l
450
415
360
350
300
265
80
�0
2�
07
�0
00
6
