Монтаж
Монтаж
10.3 Электрическое подключение
ОПАСНОСТЬ поражения электрическим током
При любых работах следует полностью отклю-
чать прибор от сети!
ОПАСНОСТЬ поражения электрическим током
Все работы по установлению электрических со-
единений и монтажу необходимо производить в
соответствии с инструкцией.
ОПАСНОСТЬ поражения электрическим током
Для подключения к электросети использовать
только постоянные соединения. Прибор дол-
жен отсоединяться от сети с расстоянием между
всеми контактами не менее 3 ММ на всех полю-
сах.
Опасность повреждения!
Следует соблюдать данные на заводской табличке.
напряжение сети должно совпадать с указанным
на табличке.
Подключение провода заземления
необходимо обеспечить, чтобы прибор был под-
ключен к проводу заземления!
1
2
3
26
�0
2�
07
�0
30
0

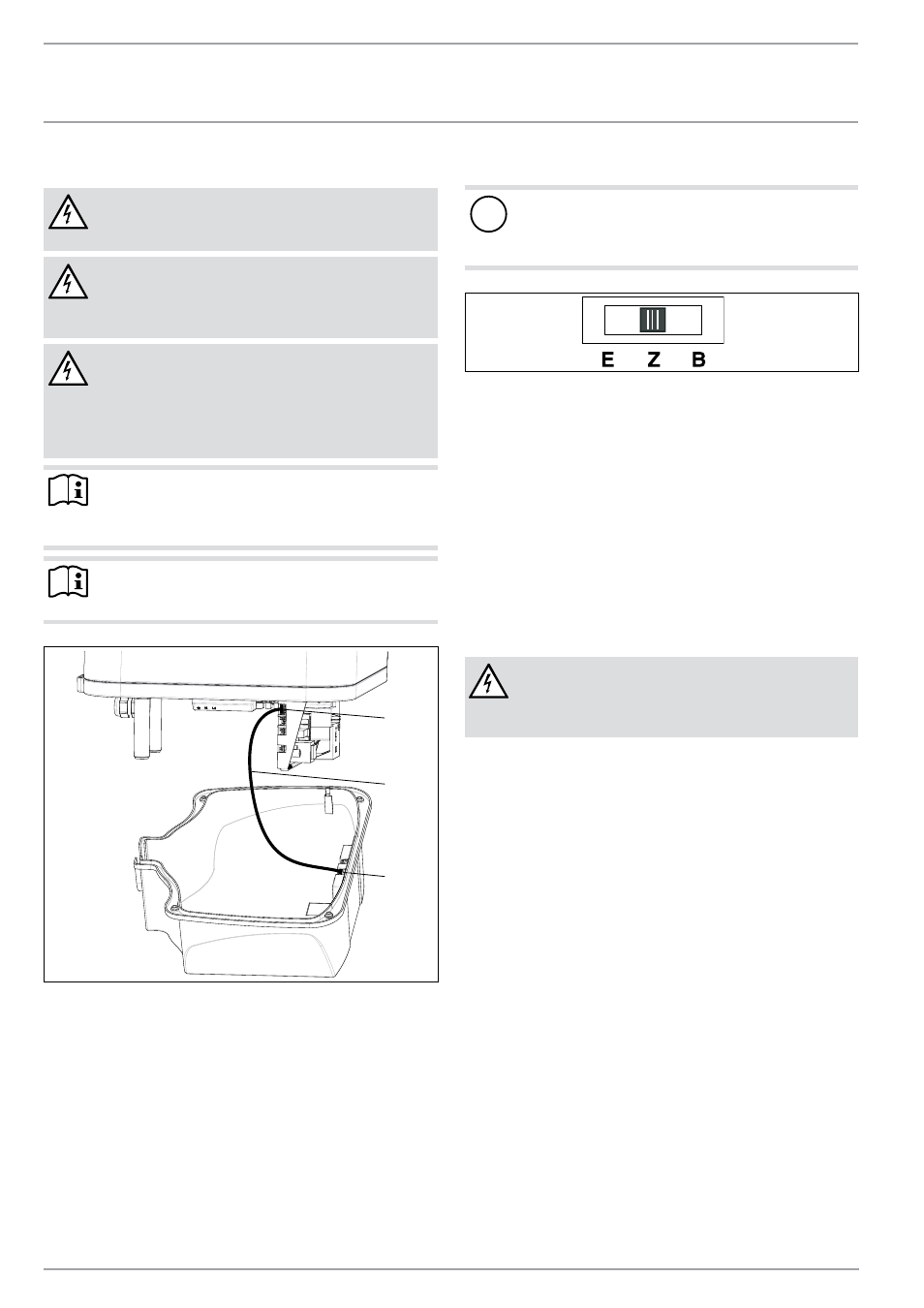

1 Электронный блок регулирования, поз. х2
2 Соединительный кабель для электронных модулей
3 Электронный блок управления
как снять нижнюю крышку
f f Вывернуть 4 винта.
f f Снять нижнюю крышку.
f f отсоединить кабель от электронного блока управле-
ния, поз. х2.
при двухтарифном режиме работы дополнительно:
f f отвинтить фиксатор.
f f пропустить кабель питания через фиксатор, завинтить
фиксатор.
Выбор режима работы
!
Повреждение оборудования и ущерб для окру-
жающей среды
переключение режима работы производится в
обесточенном состоянии.
26
�0
2�
07
�0
28
5
E однотарифный режим работы накопительного
водонагревателя
Z двухтарифный режим работы накопительного
водонагревателя
b режим бойлера
f f Выбрать режим работы посредством переключателя
на электронном блоке регулирования, затем выбрать
желаемое подключение (см. главу «технические харак-
теристики / Электрическая схема и соединения»).
f f подключить соединительный кабель к электронному
блоку, поз. х2 (см. главу «технические характеристики /
Электрические схемы и соединения»).
f f закрепить нижнюю крышку с помощью 4 винтов.
Электрические подключения
ОПАСНОСТЬ поражения электрическим током
Соединительный кабель при повреждении или
замене должен заменяться только уполномочен-
ным специалистом завода-изготовителя.
прибор поставляется с подготовленным гибким соедини-
тельным кабелем и наконечниками для жил без штекера.
f f если длины недостаточно, соединительный кабель
нужно отсоединить от клемм в приборе. для замены
использовать надлежащий электромонтажный кабель.
f f при укладке нового соединительного кабеля необ-
ходимо обеспечить герметичность имеющегося ка-
бельного ввода и правильность подключения кабеля
внутри прибора.
