43

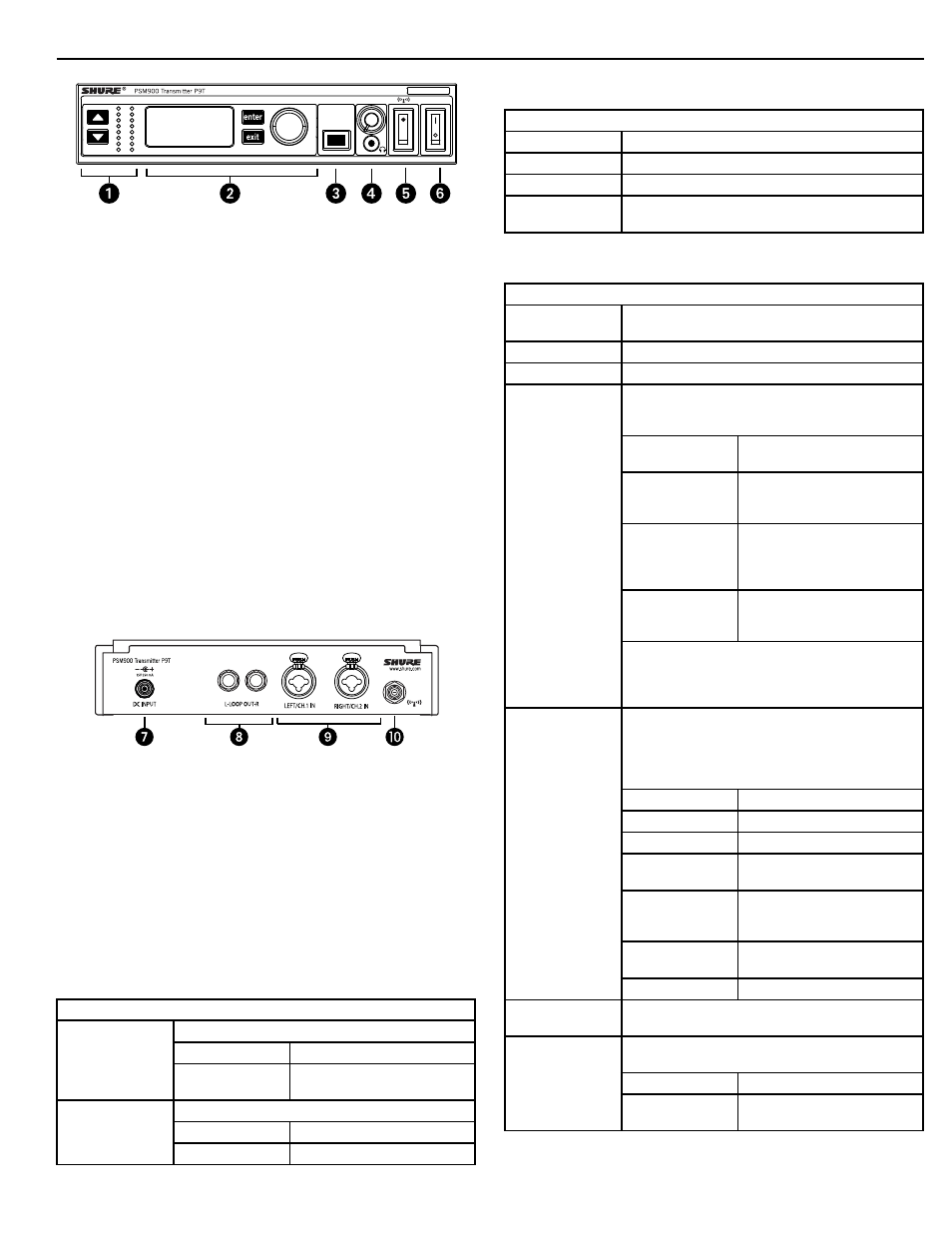

Controles do Painel Frontal
① Controle e Exibição do Nível de Entrada Use os botões ▼▲
para ajustar o áudio de maneira que, para o nível de sinal de entrada
médio, os dois LEDs amarelos superiores pisquem e os LEDs inferiores
fiquem acesos. O LED vermelho clip indica que as entradas estão
sobrecarregadas. Diminua o nível da entrada na fonte de áudio ou mude a
sensibilidade da entrada da unidade do bastidor no menu AUDIO>INPUT
(Entrada).
② Mostrador de Status e Controles de Menu Use os botões
enter (entrar) e exit (sair) e a roda de menu para acessar o menu de
configuração. Aperte a roda de menu para mover o cursor para o próximo
item. Gire a roda de menu para alterar um parâmetro—o botão enter
pisca. Aperte-o para gravar o valor. Aperte o botão exit para cancelar as
alterações e voltar ao menu anterior.
③ Botão de Sincronização Pressione o botão sync enquanto as janelas
de IR da unidade do bastidor e do portátil estão alinhadas para transferir
configurações.
④ Monitoração do Fone de Ouvido O controle volume ajusta o sinal
de entrada nos conectores de entrada de 3,5 mm do fone de ouvido.
OBSERVAÇÃO: ele não afeta as saídas do painel traseiro.
⑤ Interruptor de RF emudece a saída de RF. Para ajustar sistemas
múltiplos ou configurar ajustes sem transmitir sinais de RF ou de áudio
indesejáveis.
⑥ Botão Power Liga e desliga a unidade.
Conectores do Painel Traseiro
⑦ Alimentação Conecte o transmissor a uma tomada elétrica utilizando o
adaptador de alimentação fornecido.
⑧ LOOP OUT Envia para outro dispositivo uma cópia do sinal de áudio
que vai para o transmissor. Consulte Aplicações de LOOP.
⑨ Entradas de Áudio Conecte a saídas balanceadas ou
desbalanceadas. Use qualquer um dos conectores para entrada mono.
Aceita tanto conectores de 1/4 de polegada ou como XLR macho.
⑩ Antena (BNC) Instale a antena fornecida. Se a montagem for feita
em bastidor, use um kit de montagem no painel frontal ou de montagem
remota da Shure.
level L R menu sync volume power
CLIP
sync
Transmissor para Unidade de Bastidor
Configurações de RF
RADIO (RÁDIO)
G
Ajusta o número do grupo
CH Ajusta o número do canal
888.888MHz Seleção manual de frequência
RF POWER (Potência de RF) Seleciona entre 10, 50 ou 100 mW
(varia conforme a região)
Configurações de Áudio
AUDIO (ÁUDIO)
MODE
(Modo) Seleciona o modo do mostrador
STEREO/MX
Transmite os dois canais
MONO Transmite um sinal mono ao
portátil
INPUT (Entrada) Ajusta o nível de entrada nominal
LINE +4 dBu
nível da linha
AUX –10dBV nível auxiliar
Configurações de Utilidades e do Mostrador
UTILITIES (UTILIDADES)
EDIT NAME
(Editar Nome) Altera o nome no mostrador LCD
(esse nome é carregado no portátil através de sync)
DISPLAY (Mostrador) Altera o formato do mostrador
CONTRAST (Contraste) Altera o contraste do mostrador
LOCK PANEL Bloqueia os controles do painel frontal. Para destra-
var, pressione exit (sair), selecione OFF (Desligar) e
pressione enter.
MENU+LEVEL
Bloqueia o menu e os con-
troles de nível.
MENU ONLY Bloqueia somente o menu de
configuração (controles de
menu).
MENU+SWITCH Bloqueia todos os controles
exceto os botões de nível
(incluindo as chaves de RF e
liga/desliga).*
ALL Bloqueia todos os controles
(incluindo as chaves de RF e
liga/desliga).*
* A RF é ativada automaticamente quando a uni-
dade é bloqueada. Quando você desbloqueia a
unidade, a RF e a alimentação são desligadas se as
chaves estiverem desligadas.
RX SETUP (Instalar RX) Estas configurações são enviadas ao
portátil durante a sincronização (quando o sentido
de sincronização vier do transmissor). O parâmetro
padrão KEEP (Manter) não altera as configurações
do portátil.
LOCK
(Travar) Trava o portátil
V LIMIT Limitador do volume
LIM VAL Valor do limitador do volume
MODE (Modo) Estéreo (ST) ou
MixMode (MX)
BAL MX Mixagem do CH. 1 (Canal 1)
(L) e do CH. 2 (Canal 2) (R)
para o MixMode
BAL ST Balanceamento esquerdo (L) e
direito (R) para o modo estéreo
HIBOOST reforço de alta frequência
CUSTOM GROUP (Personalizar Grupo) Para criar grupos de frequên-
cia personalizados
RESET SYSTEM Retorna todas as configurações aos padrões de
fábrica.
NO
Sair e não redefinir o sistema.
YES Redefinir as configurações do
sistema.
