Caractéristiques / Kenndaten /
Caratteristiche tecniche / Характеристики
Description fonctionnelle / Funktionsbeschreibung /
Descrizione funzionale / Функциональное описание
BBV35440-02 4/4
p Rete IT y 600 Va L-L max. o 345 Vc max.
p Alimentazione ausiliaria: 110-415jj Va (± 15 %), 45-440 Hz,
125/250 Vc (± 15 %)
p Consumo massimo < 12 VAa < 12 Wc
p Relè d’allarme: min. 12 Vc 100 mA, max. 250 Va 6 A / 24 Vc 6 A
p Temperatura di esercizio: -25...+55 °C (K55)
p Precisione di misura: 5 %
p Grado di protezione: IP52 pannello frontale, IP20 parte
posteriore della scatola
p Categoria d'installazione III, grado di inquinamento 2
p Norma prodotto: IEC 61557-8
p Norma di sicurezza: IEC 61010-1
p IT-Netz y 600 Va L-L max. oder 345 Vc max.
p Hilfsversorgung: 110-415jj Va (± 15 %), 45-440 Hz,
125/250 Vc (± 15 %)
p Maximale Stromaufnahme < 12 VAa < 12 Wc
p Alarmrelais: min. 12 Vc 100 mA, max. 250 Va 6 A / 24 Vc 6 A
p Betriebstemperatur: -25...+55 °C (K55)
p Messgenauigkeit: 5 %
p Schutzart: IP52 Vorderseite, IP20 Rückseite des Gehäuses
p Installation, Kat. III, Verschmutzungsgrad 2
p Produktnorm: IEC 61557-8
p Sicherheitsnorm: IEC 61010-1

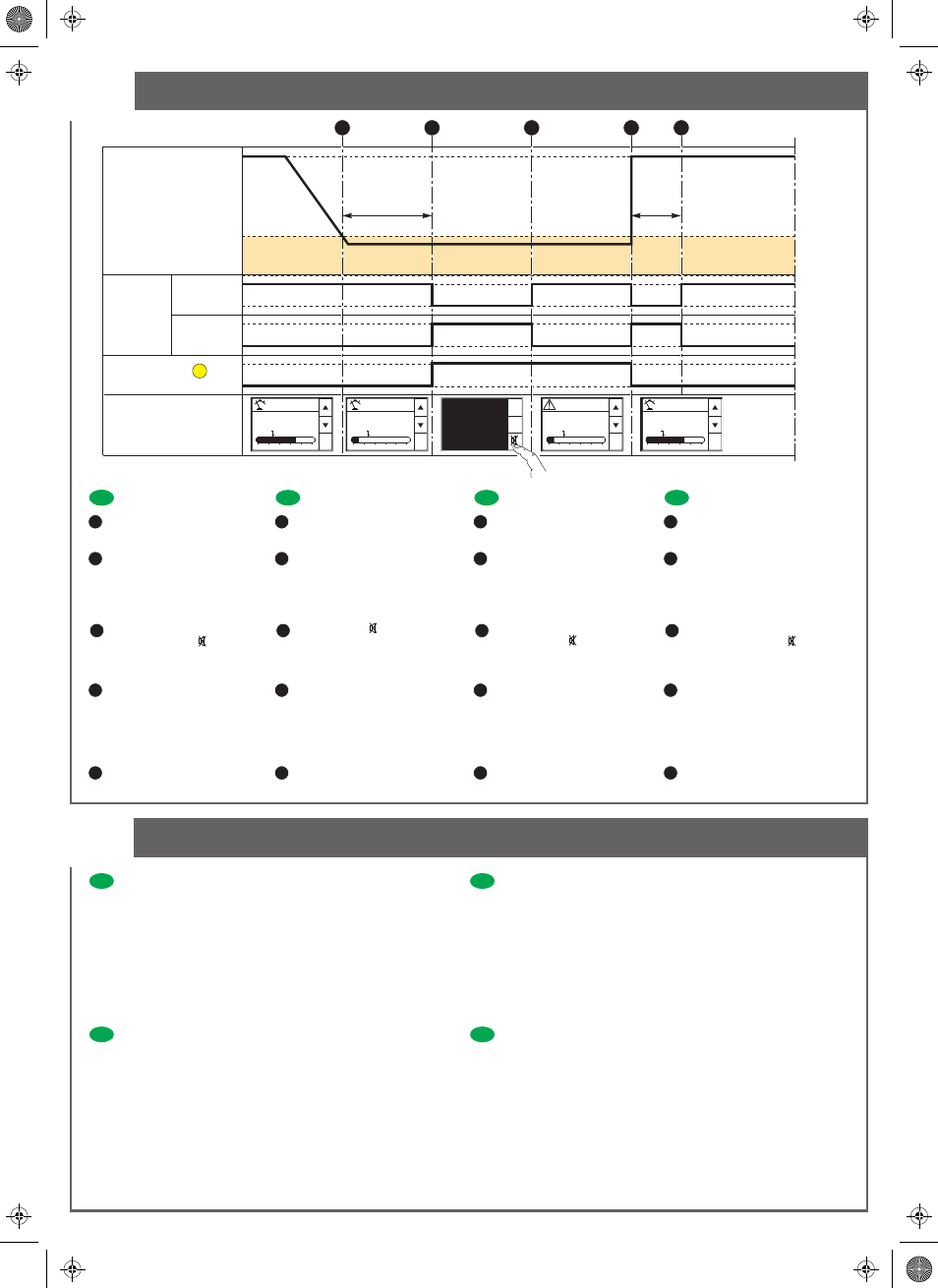

В сети обнаружен пробой
изоляции.
По истечении времени Т (задержка
сигнала аварии) IM10 переходит
в состояние тревоги. Реле тревоги
срабатывает, и загорается индикатор
тревоги.
Индикация тревоги сбрасывается
при нажатии на кнопку .
Реле тревоги возвращается в
исходное состояние.
Пробой изоляции устранен. Реле
тревоги срабатывает в течение
трех секунд, чтобы помочь
пользователю локализовать
пробой (поиск путем размыкания
выключателей).
Возврат к нормальному состоянию.
Es wird ein Isolationsfehler
im Netz festgestellt.
Nach Ablauf von T (Alarm-
verzögerung) wechselt das IM10
in den Alarmmodus.
Das Alarmrelais löst aus und
die Alarm-LED leuchtet auf.
Bei Drücken von wird der
Alarm quittiert.
Das Alarmrelais kehrt in den
Ausgangszustand zurück.
Der Isolationsfehler wird behoben
und das Alarmrelais löst 3 Sekunden
lang aus. Dadurch wird dem Benutzer
signalisiert, dass er den Isolations-
fehler lokalisiert hat (Fehlersuche
über Öffnung der Unterbrecher).
Rückkehr in den Normalzustand.
Guasto di isolamento rilevato
sulla rete.
Allo scadere di T (ritardo
allarme), l'IM10 passa allo
stato di allarme.
Il relè di allarme cambia stato e
la spia di allarme si accende.
L'allarme viene acquisito
premendo il tasto .
Il relè di allarme torna allo
stato iniziale.
Il guasto di isolamento viene
corretto. Il relè di allarme cambia
stato per 3 s per confermare
all'utente che ha individuato il guasto
di isolamento (caso di ricerca guasto
tramite apertura degli interruttori).
Ritorno allo stato di normalità.
3
4
5
3
4
5
3
4
5
OFF
OFF
OFF
ON
ON
Standard
ON
Failsafe
Alarm LED
Display
Alarm
1 2 3 4 5
3 s T
Alarm
relay
activation
Insulation
p Сеть IT y 600 В пер. тока L-L макс. или 345 В пост. тока макс.
p Внешнее питание : 110-415 В пер. тока (± 15 %), 45-440 Гц,
125/250 Vc (± 15 %)
p Максимальная потребляемая мощность: < 12 ВАa < 12 Wc
p Реле тревоги: мин. — 12 В пост. тока, 100 мА;
макс — 250 В пер. тока, 6 A / 24 В пост. тока, 6 A
p Рабочая температура: -25 °C...+55 °C (K55)
p Погрешность измерения: 5%
p Класс защиты: IP52 — передняя панель,
IP20 — задняя стенка корпуса
p Категория установки III, степень загрязнения окружающей среды 2
p Стандарт продукта: IEC 61557-8
p Стандарт безопасности: IEC 61010-1
ru it de
ru it
de
fr
Un défaut d'isolement est
détecté sur le réseau.
Au bout de T (délai d'alarme),
l'IM10 passe à l'état d'alarme.
Le relais d'alarme bascule
et le voyant d'alarme
s'allume.
L'alarme est acquittée lorsqu'on
appuie sur la touche .
Le relais d'alarme revient à
l'état initial.
Le défaut d'isolement est corrigé.
Le relais d'alarme bascule pendant
3 s et confirme à l'utilisateur qu'il
a localisé le défaut d'isolement
(cas de la recherche du défaut
par ouverture des disjoncteurs).
Retour à l'état normal.
fr
1
2
1
2
1
2
1
2
3
4
5
fr p Réseau IT y 600 Va L-L max. ou 345 Vc max.
p Alimentation auxiliaire : 110-415jj Va (± 15 %), 45-440 Hz,
125/250 Vc (± 15 %)
p Consommation maximale < 12 VAa < 12 Wc
p Relais d'alarme : min. 12 Vc 100 mA, max. 250 Va 6 A / 24 Vc 6 A
p Température de fonctionnement : -25...+55 °C (K55)
p Précision de mesure : 5 %
p Indice de protection : IP52 face avant, IP20 arrière du boîtier
p Catégorie d'installation III, degré de pollution 2
p Norme produit : CEI 61557-8
p Norme sécurité : CEI 61010-1
ALARM
T
INSULATION
FAULT
R = 0.5 KΩ
T
R = 500 KΩ
ISOLATION
100 1k 10k 100k 1M 10M
T
R = 0.5 KΩ
ISOLATION
100 1k 10k 100k 1M 10M
T
R = 500 KΩ
ISOLATION
100 1k 10k 100k 1M 10M
R = 0.5 KΩ
100 1k 10k 100k 1M 10M
