Ridge Tool Company 104
SeekTech
®
ST-510 - Transmissor de Linha

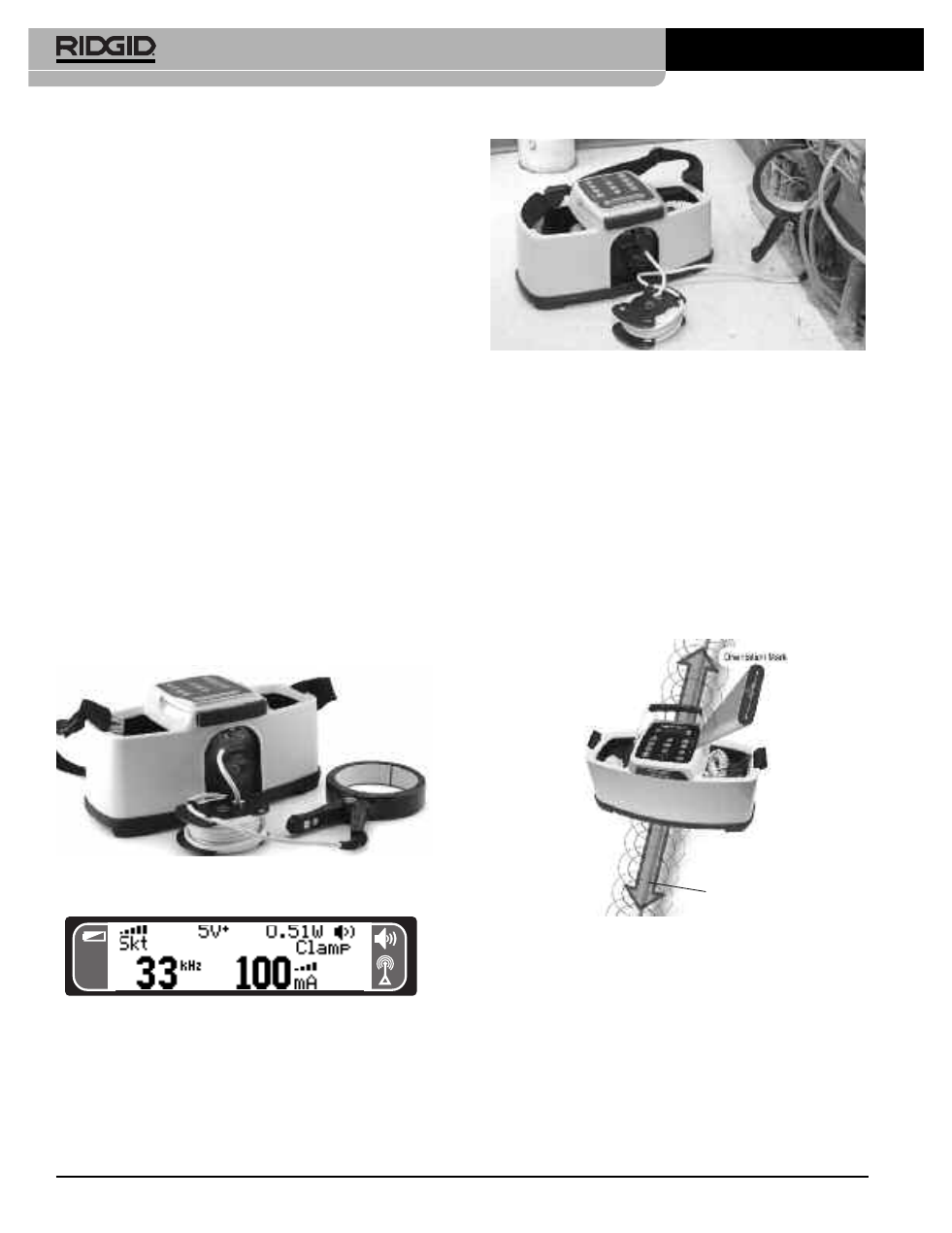

Figura 12 - Grampo de indução ligado ao condutor
6. Ligue o transmissor e seleccione a frequência para lo-
calização, verifique o circuito e ajuste a corrente.
(Consulte a página 106). Certifique-se de que o receptor
está definido para a mesma frequência. Normalmente, o
grampo de indução trabalha melhor com frequências por
volta de 33 kHz.
7. Assim que a localização estiver completa, DESLIGUE o
transmissor antes de desligar o grampo.
Modo Indutivo
1. Coloque adequadamente o transmissor em relação ao
condutor alvo. No cimo do transmissor, encontra-se
uma marca de orientação. A marca de orientação precisa
de ser alinhada com o condutor alvo. (Ver Figura 13).
Figura 13 - Orientação com a linha - Modo Indutivo
2. Prima o botão LIGAR/DESLIGAR no teclado paraLIGAR
o transmissor. Assim que se liga, o transmissor emite api-
tos ascendentes. Prima a tecla de Modo Indutivo. O
ecrã vai apresentar “INDUCTIVE MODE” (modo indu-
tivo). (Ver Figura 14). O transmissor emite um zumbido
curto quando mudar para o Modo Indutivo, e depois
disso, emite apitos duplos durante o funcionamento no
modo indutivo. Se desejar, desligue o apito premindo a
tecla de som (Ver Figura 4).
8. Assim que a localização estiver completa, prima o botão
LIGAR/DESLIGAR no teclado para desligar o transmis-
sor. Desligue sempre a unidade antes de desligar
os fios do cabo para reduzir o risco de choque eléc-
trico. Retire primeiro o fio do cabo do condutor alvo.
Desligue sempre primeiro o fio do cabo do condutor alvo
antes de retirar o fio do cabo da estaca de ligação à terra
para reduzir o risco de choque eléctrico. Desligue o fio do
cabo da estaca de ligação à terra. Guarde os cabos e a
estaca de ligação à terra quando transportar o equipa-
mento.
Método de Grampo de Indução
1. Este método necessita de um grampo de indução que
nгo й fornecido com o transmissor. Leia e siga todas as
instruções de utilização do grampo de indução.
2. Confirme que o condutor alvo NÃO está activo. O trans-
missor não foi concebido para ser ligado a condutores
activos.
3. Confirme que o transmissor se encontra DESLIGADO.
Caso seja necessário, prima o botão LIGAR/DESLIGAR
no teclado para desligar o transmissor. Nunca ligue o
transmissor antes de ligar o grampo de indução.
4. Insira a ficha do grampo de indução na entrada no
transmissor (por cima do compartimento das pilhas).
Quando a ficha do grampo de indução estiver no lugar,
o transmissor fica automaticamente no modo Grampo de
Indução, os fios do cabo desligam-se, e surge no ecrã
“Clamp” (grampo). (Ver Figura 11).
Figura 10 - ST-510 com Grampo de Indução.
Figura 11 - Transmissor em Modo de Grampo de
Indução
5. Fixe as maxilas do grampo de indução em torno do
condutor alvo. Assegure-se de que as maxilas do grampo
estão completamente fechadas. (Ver Figura 12).
Condutor Alvo
