306
HC-450/HC-300 Delik Açma (Panç) Makineleri
Standart Ekipman
• Delik Açma (Panç) Makinesi (Ana Birim ve Motor Gru-
bu)
• Sıkma Anahtarı
Özellikler
Kesme Kapasitesi.................................... 3” / 76 mm’ye kadar
Boruya Montaj Kapasitesi................... 1
1 /
4
” - 8” /
30 mm - 200 mm’ye kadar
Matkap Mandren Kapasitesi............. 1 /
16
” - 1 /
2
” /
2 mm - 13 mm’ye kadar
Matkap Mandren Devri....................... 360 Dev./Dak.
Motor Beygir Gücü................................. 1.2 HP / 900W
Akım Çekme Oranı................................. 115V’ta 11 Amper
230V’ta 5.5 Amper /
230V’ta 5,5 Amper
100V’ta 12 Amper
Boyutlar
Yükseklik...................................................... 12.8” / 32,5 cm
Uzunluk........................................................ 11.9” / 30,2 cm
Genişlik......................................................... 13.2” / 33,4 cm
Toplam Ağırlık........................................... 31 lb. / 14 kg
Ana Birim.................................................. 10 lb. / 4,5 kg
Motor Grubu.......................................... 21 lb. / 9,5 kg
Standart Ekipman
• Delik Açma Makinesi
• Sıkma Anahtarı
• 5 /
8
” / 16 mm Panç Çarkı Takviye Plakası ve 1 /
4
” /
6,3 mm Pilot Matkap ile
Model HC-300 Açıklama, Özellikler
ve Standart Ekipman
Açıklama
RIDGID® Model HC-300 Delik Açma Makinesi çelik bo-
ruya 3” / 76 mm delikler açmak için tasarlanmıştır. Çok-
lu delik boyutları Mekanik T’s®, Hookers®, Vic-O-Lets™,
Weld-O-Let™ ve diğer fittingler gibi basınçsız boru hat-
larında branşmanlar oluşturulabilir.
HC-300 3” / 76 mm çapına kadar tüm boyuttaki delikle-
re ve 7 /
16
” / 11 mm Hex ( 1 /
2
” / 13 mm mandren boyutu)
değerine kadar standart pançı çarklarına uyum sağla-
ması için 1 /
2
” / 13 mm kapasiteli bir mandrene sahiptir.
Bir tümleşik motor ve dişli hızı azaltma düzeneği per-
formansı, testere ömrünü ve kapasite aralığını optimi-
ze eder. Tekli besleme kolu ve AÇMA/KAPAMA anah-
tarı kolay kullanım sağlar. Kompakt iki parçalı tasarımı
HC-300 makinesinin dar köşelerde ve ulaşılması zor
alanlarda kullanmasını sağlar.
NOT! Mekanik T’s, Hookers, ve Vic-O-Lets Victaulic Tool
Şirketinin tescilli ticari markalarıdır.

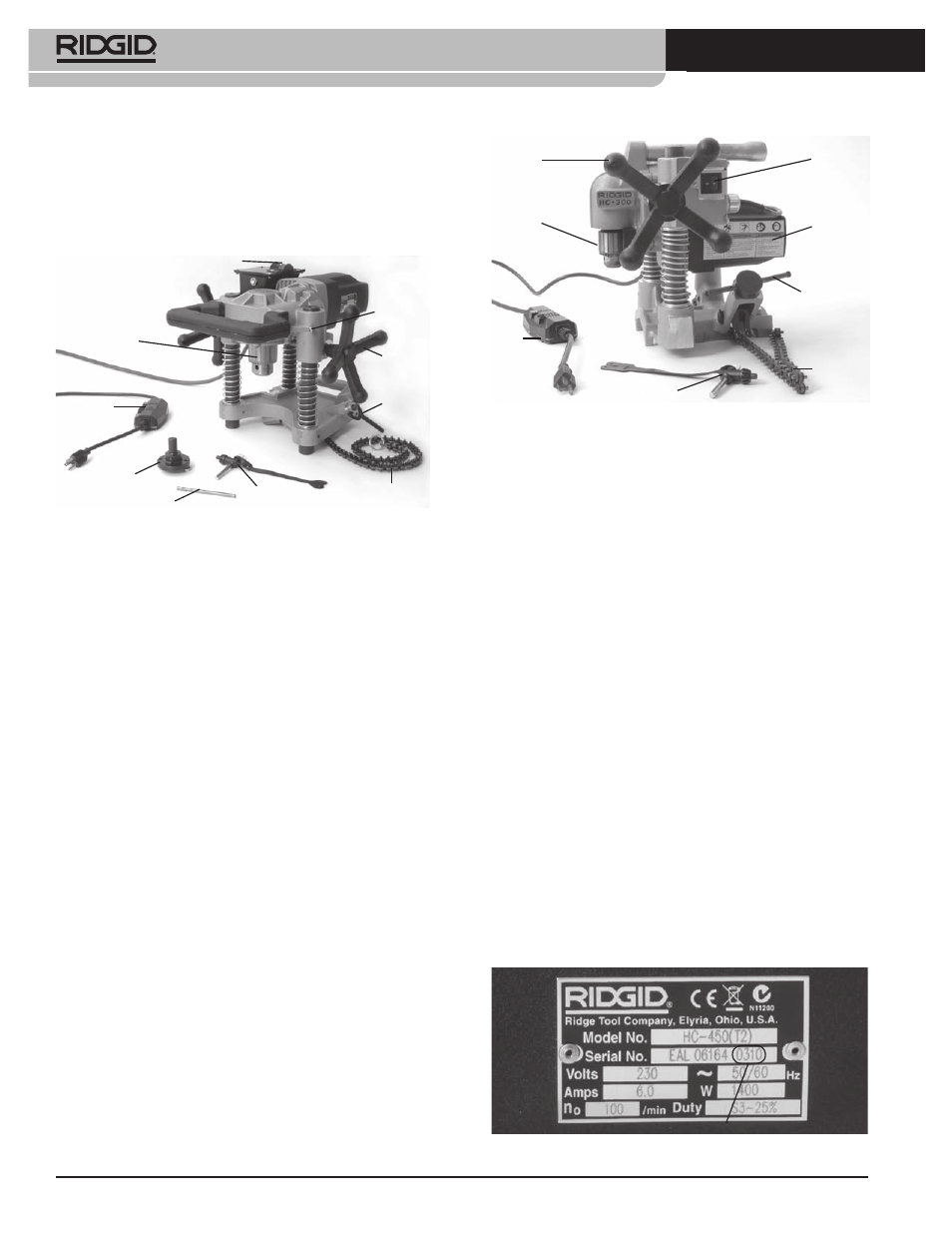

Şekil 1 – HC-450 Standart Ekipman İle
AÇMA/KAPAMA Anahtarı
Başlı Vida
Besleme
Kolu
Döner
Kol
Zincir
Sıkma Anahtarı
Pilot Matkap
Çark
GFCI
Mandren
Şekil 2 – Model HC-300 Standart Ekipman İle
Mandren
Besleme
Kolu
GFIC
AÇMA/
KAPAMA
Anahtarı
Uyarı Etiketi
Krank Vidası
Grubu
Zincir
Sıkma Anahtarı
Tarih Kodu
Şekil 3 – Makine Seri Numarası
