Narzędzia do wycinania otworów HC-450/HC-300
169
6. Wykonać procedurę mocowania w odwrotnej kolej-
ności w celu zdjęcia narzędzia do wycinania otwo-
rów z rury. Mocno chwycić narzędzie do wycinania
otworów przed poluzowaniem łańcucha lub włoże-
niem sworznia w modelu HC-300.
7. Jeśli konieczne jest usunięcie fragmentów rury z ob-
rotnicy, przed usunięciem upewnić się, że wyłącznik
ON/OFF jest w położeniu wyłączenia OFF i narzędzie
do wycinania otworów jest odłączone od zasilania.
Usunąć ostrożnie wycinek rury, może być on gorący,
a jego krawędzie ostre.
Instrukcje konserwacji
ostrzeżenIe
Przed rozpoczęciem jakichkolwiek czynności kon-
serwacyjnych lub regulacji upewnić się, że wyłącz-
nik on/oFF jest w położeniu wyłączenia oFF, a na-
rzędzie do wycinania otworów jest odłączone od
źródła zasilania.
narzędzie do wycinania otworów konserwować we-
dług poniższych procedur, aby zmniejszyć ryzyko
porażenia prądem, zaplątania się i innych wypad-
ków.
Czyszczenie
Po każdym użyciu zetrzeć miękką, czystą i wilgotną szmat-
ką wszystkie wióry lub olej, zwłaszcza z obszarów ruchu
względnego takich jak słupki. Usunąć cały pył i pozostało-
ści z odpowietrzników silnika.
smarowanie
Przekładnie narzędzia do wycinania otworów mają kon-
strukcję układu zamkniętego i nie wymagają dodatko-
wego smarowania, chyba że nastąpi znaczny wyciek. W
takich wypadkach narzędzia należy oddać do centrum
serwisowego.
Nie smarować łożysk przesuwających się na słupkach.
W łożyskach nie przewiduje się stosowania smarów,
smary mogą zbierać zanieczyszczenia, które z kolei
mogą uszkodzić łożyska.
W razie potrzeby można smarować łańcuch i zespoły śrub
lekkim olejem smarowym. Zetrzeć nadmiar oleju z odsło-
niętych powierzchni.
Wymiana szczotek
Szczotki silnika sprawdzać co pół roku i wymienić, jeśli
zetrą się do grubości mniejszej niż 1 /
2
cala / 1,3 cm.
1. Wykręcić śruby mocujące pokrywę silnika, zdjąć
pokrywę.
2. Za pomocą szczypiec wyciągnąć szczotki. Odłączyć
przyłącze. (Patrz Rysunek 12.)
3. Sprawdzić zużycie komutatora. W razie nadmierne-
go zużycia oddać narzędzie do serwisu.
4. Wcisnąć szczotkę w oprawę i włożyć do obudowy
silnika. Upewnić się, że arkusze izolacji są prawidło-
wo ułożone między uchwytem szczotki i obudową.
Założyć przyłącze i pokrywę silnika.
regulacja śruby blokującej
W modelu HC-450 zastosowano śruby blokujące umoż-
liwiające regulację oporu między zespołem podstawy
i zespołem silnika. Dokręcić lub poluzować śruby blo-
kujące w celu uzyskania żądanego ustawienia. (Patrz
Rysunek 13.)

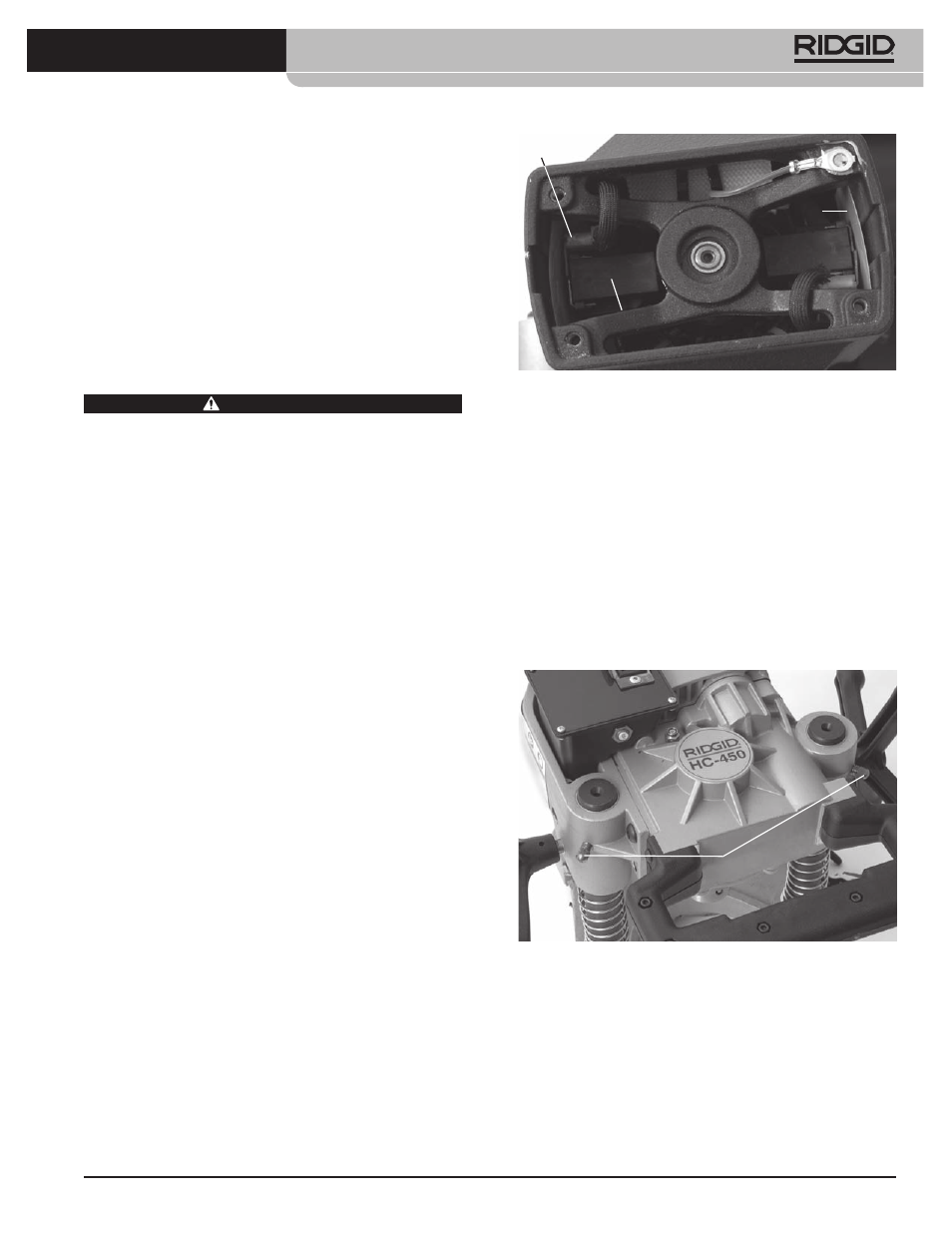

Rysunek 12 – Umiejscowienie szczotek - zdjęta pokrywa
silnika
Przyłącze
Szczotka
Arkusz
izolacji
Rysunek 13 – Regulacja śrub blokujących
Śruby
blokujące
