HC-450/HC-300 Alati za izrezivanje rupa na cevima
HC-300
HC-300 može biti montiran na cev ili kao kompletna
jedinica (slično kao kod HC-450) ili kao odvojeni bazni
sklop od alata, montiranjem podnožja na cev i zatim
montaže motornog sklopa na bazni sklop.
1. Kada je HC-300 alat za izrezivanje rupa na stabilnoj,
sigurnoj površini, povucite potisni pipak dalje od
levog stuba (slika 7) i podignite motorni sklop dalje
od baznog sklopa.
2. Vodite računa da lanac visi slobodno i da je zakretna
ručica potpuno otpuštena na baznom sklopu.
3. Postavite bazni sklop sa vođicama V oblika ispravno
cev u blizini lokacije izrezivanja. Vodite računa da
se lanac ne nalazi između cevi i osnove alata.
4. Uvek držite najmanje jednu ruku na baznom sklopu
da bi ga stabilizovali i navodili. Uhvatite kraj lanca i
povucite ga da se priljubi oko cevi. Kada navučete
lanac, opruga je sabijena na kraju za pričvršćivanje
lanca. Okačite najbližu kariku lanca na kuku za
lanac – napetost opruge pomaže da se lanac drži
povezan sa kukom za lanac. Čvrsto zategnite sklop
vijka sa ručicom da bi se bazni sklop držao na cevi.
(Pogledajte sliku 8.)
5. Pažljivo podignite motorni sklop i poravnajte otvore
stuba u sklopu motora sa stubovima baznog sklopa.
Natičite motorni sklop sve dok potisni pipak ne
zahvati stub da zadrži motorni sklop na osnovi.
Potvrdite da je motorni sklop bezbedno pričvršćen
na bazu. (Pogledajte sliku 9.)
6. Baza alata HC-300 obuhvata nekoliko mašinski
obrađenih ravnih površina koje se koriste sa
libelom za poravnanje ruka. (Pogledajte sliku 10.)

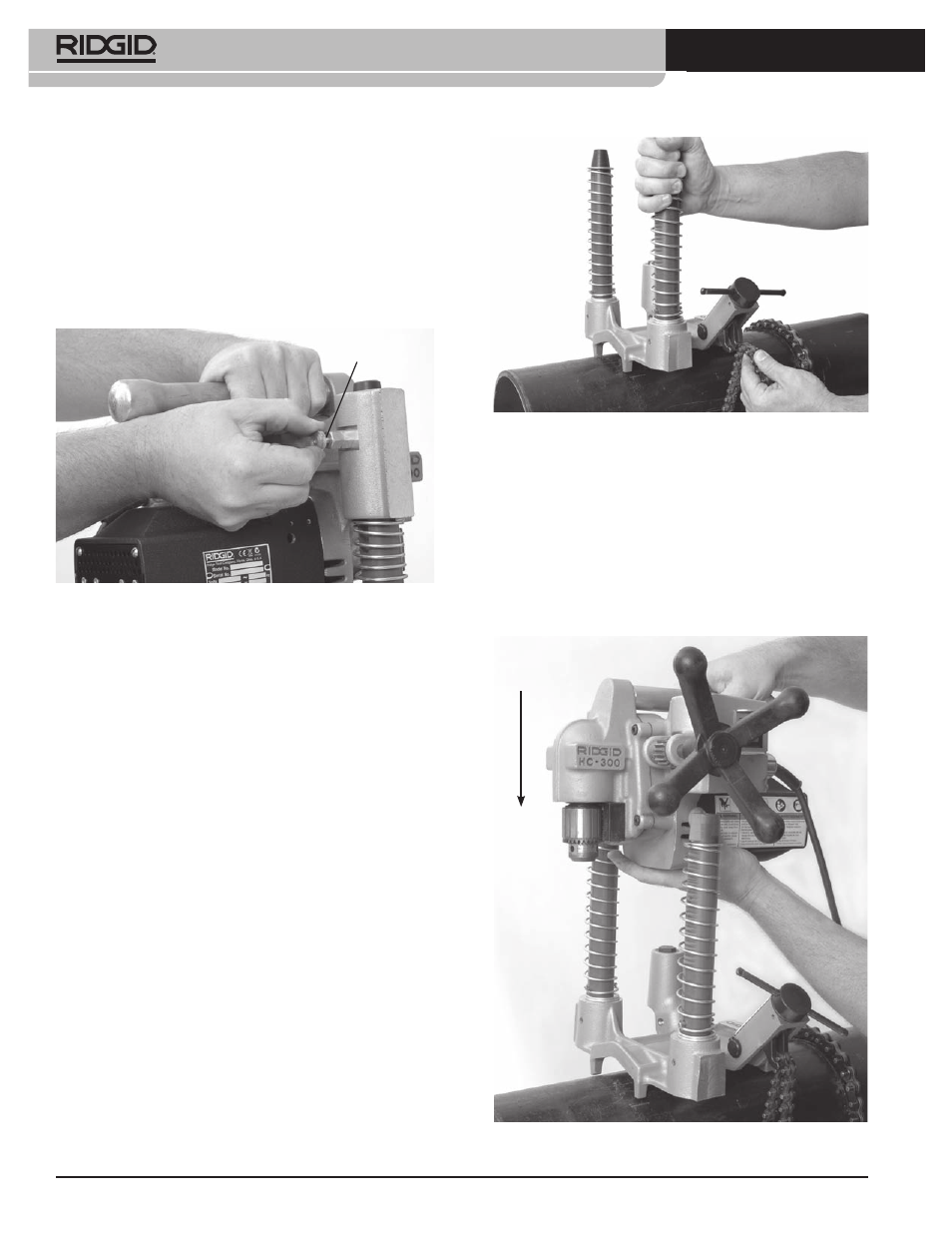

Slika 8 – Kačenje lanca
Slika 9 – Spajanje HC-300 motornog sklopa na bazni
sklop
Slika 7 – Odvajanje baznog i motornog sklopa
Potisni pipak
