中文
步骤 4：将臂组件安装到电视机上（第 II 部分）
警告：2.5 cm 直径管必须伸出两个显示器架的外侧边缘，显示器架中的 4 个虎钳组件以及臂组件中的 4 个虎钳组件 上的所
有艾伦螺钉都必须旋紧才能确保安装的安全！
调整臂组件 (b) 使臂组件上的钩状突起朝上（如图 4b 的详细视图所示）。调整位于臂组件另一端的显示器架 (e) 上的两个 2.5 cm
直径孔，使其与 2.5 cm 直径管 (d) 处于同一条直线上。继续将 2.5 cm 直径管穿过臂组件上的两个虎钳组件，然后再穿过另一
个显示器架。再次确保臂组件和第二个显示器架上的虎钳组件 (f) 的方向，以便 2.5 cm 直径管可从虎钳组件的钳口之间穿过。
2.5
cm 直径管放置到位后，即用内六角扳手 (l) 旋紧位于两个显示器架上的四个虎钳组件的艾伦螺钉，锁住电视机与支架。接下
来，将臂组滑动到两个显示器架之间所需的位置上，旋紧位于臂组上的虎钳组件的另外四个艾伦螺钉。请参见下面的图 4b。

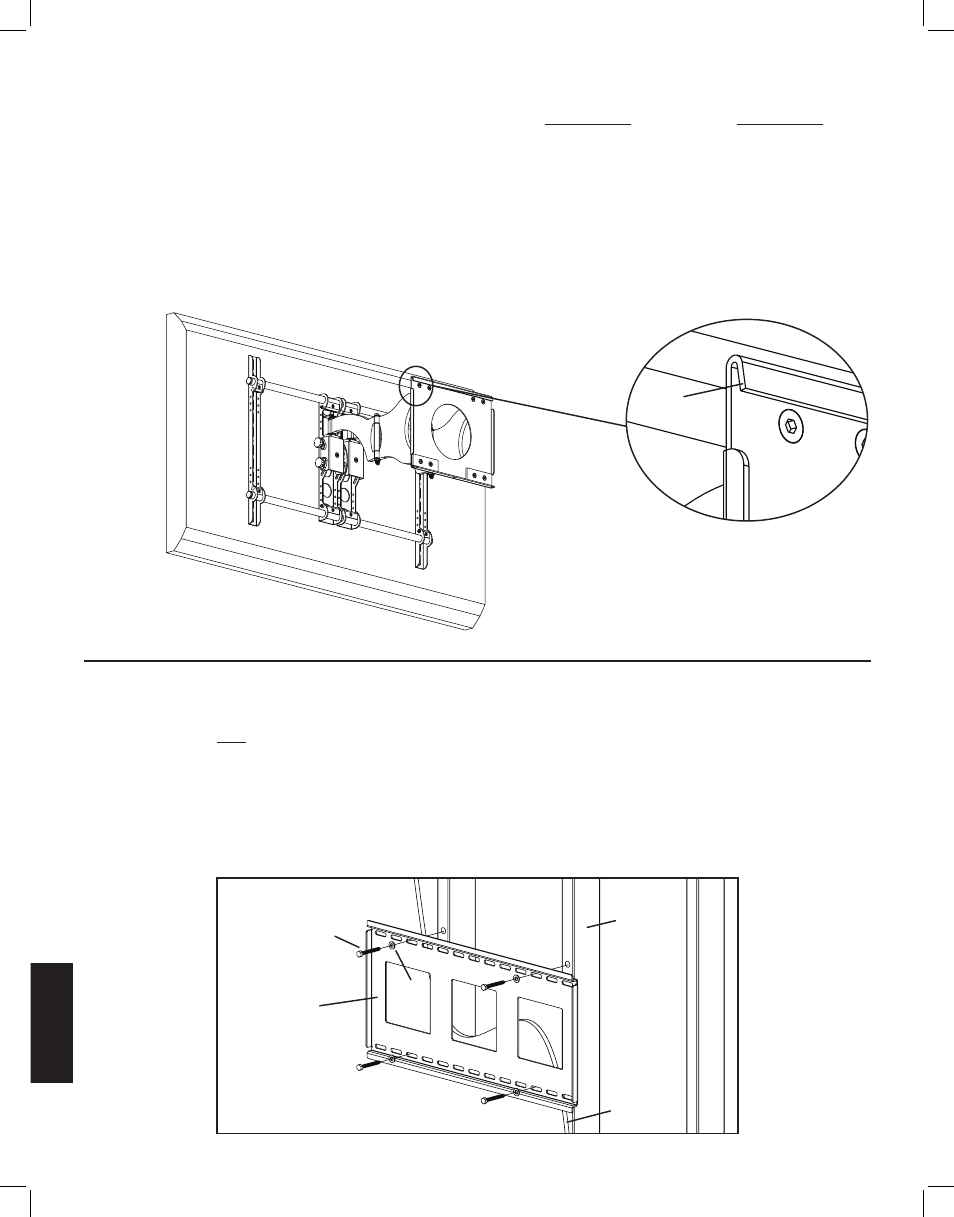

详细视图
图 4b
突起
注意：Sanus 建议将臂组件安装在两个显示器架之间的中央位置。
步骤 5：安装墙板：只能安装于木立筋之上。
警告：切勿将方头螺栓旋得过紧！旋紧方头螺栓 (i) 直至方头螺栓垫圈 (j) 贴紧墙板 (a) 即可。
墙板 (a) 必须安装在两根间距至少为 30.5 cm 的木立筋上。使用高品质墙筋传感器找到两根相邻墙筋的位置。建议用锥子或
细钉确定墙筋的位置。预先用
3/16 英寸钻头在每根墙筋的所需高度上钻出深度为 6.4 cm 的孔。请确保这些孔位于墙筋的中
心区域且相互齐平。以墙板为样板在每根墙筋上分别标出第二个孔的位置。用 3/16 英寸钻头在标记位置钻出深度为 6.4 厘
米的孔。然后用四个方头螺栓
(i) 和四片方头螺栓垫圈 (j) 将墙板安装到墙上。请确保墙板方向正确，即墙板中央的平面紧贴
墙面。请参见下面的图 5。
图 5
墙筋
i
j
a
去除石膏板
露出墙筋
