手順 8：防止装置を取り付ける
警告：手や指を挟まないよう注意してください。手や指を可動部品の間に入れないでください！

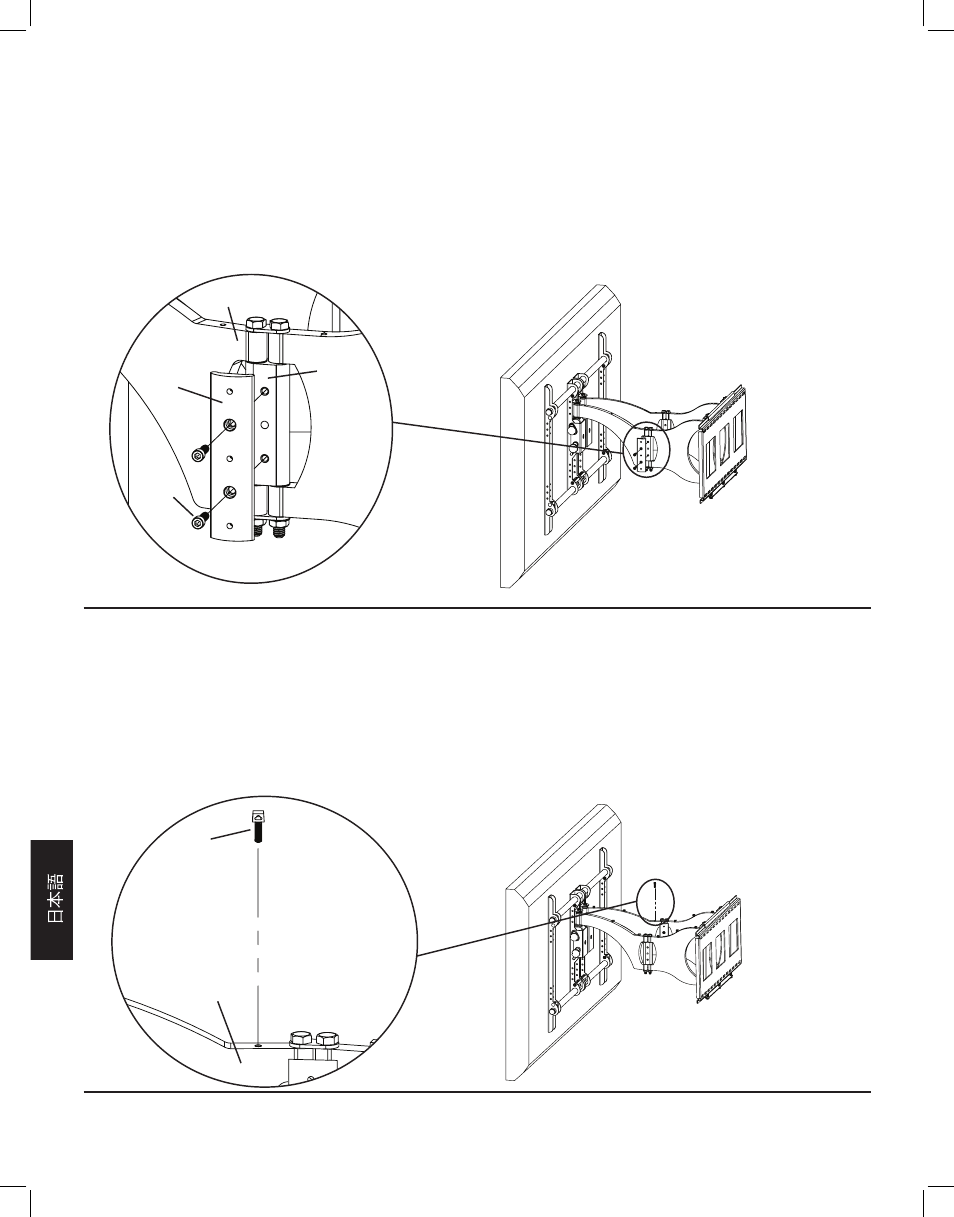

図 8 の詳細図のように、防止装置の平らな面がアイドラーに接するように配置します。防止装置を設置するには、防止装置ボル
ト (o) を防止装置に通し、アイドラーの穴に差し込みます。アレンキー (k) を使って 防止装置ボルトをしっかりと固定します。
詳細図 図 8
b
アイドラー
c
o
手順 9：配線の処理
警告：ケーブルを挟み込まないようにしてください！
配線処理を行う前に、テレビを壁面からできるだけ遠くに離しておきます。ケーブルを動かしている最中にケーブルコネクタを引
っ張らないように、ケーブルにある程度のたるみをもたせます。ケーブルが邪魔にならないよう、配線処理の結束ワイヤーを数か
所に取り付けます。配線結束クリップ (g) は、図 9 の詳細図 のように、所定の場所に押し込むだけで、アーム組立部品 (b) の上
部と下部、防止装置 (c) の側面、およびピローブロックの上部と下部にある穴に取り付けることができます。その後、配線結束ワ
イヤー (h) を両方の配線結束クリップ、あるいは、どちらかのモニター取付金具 (e) の側面にある穴に取り付けます。
詳細図 図 9
g
b
