手順 4：アーム組立部品をテレビに取り付ける (パート II)
警告：安全に設置するため、必ず、1 インチ径のパイプを両方のモニター取付金具の外側まで通し、4 つのバイス組立部品すべ
てのモニター取付金具とアーム組立部品の 4 つのバイス組立部品すべてのアレンボルトを締めてください！

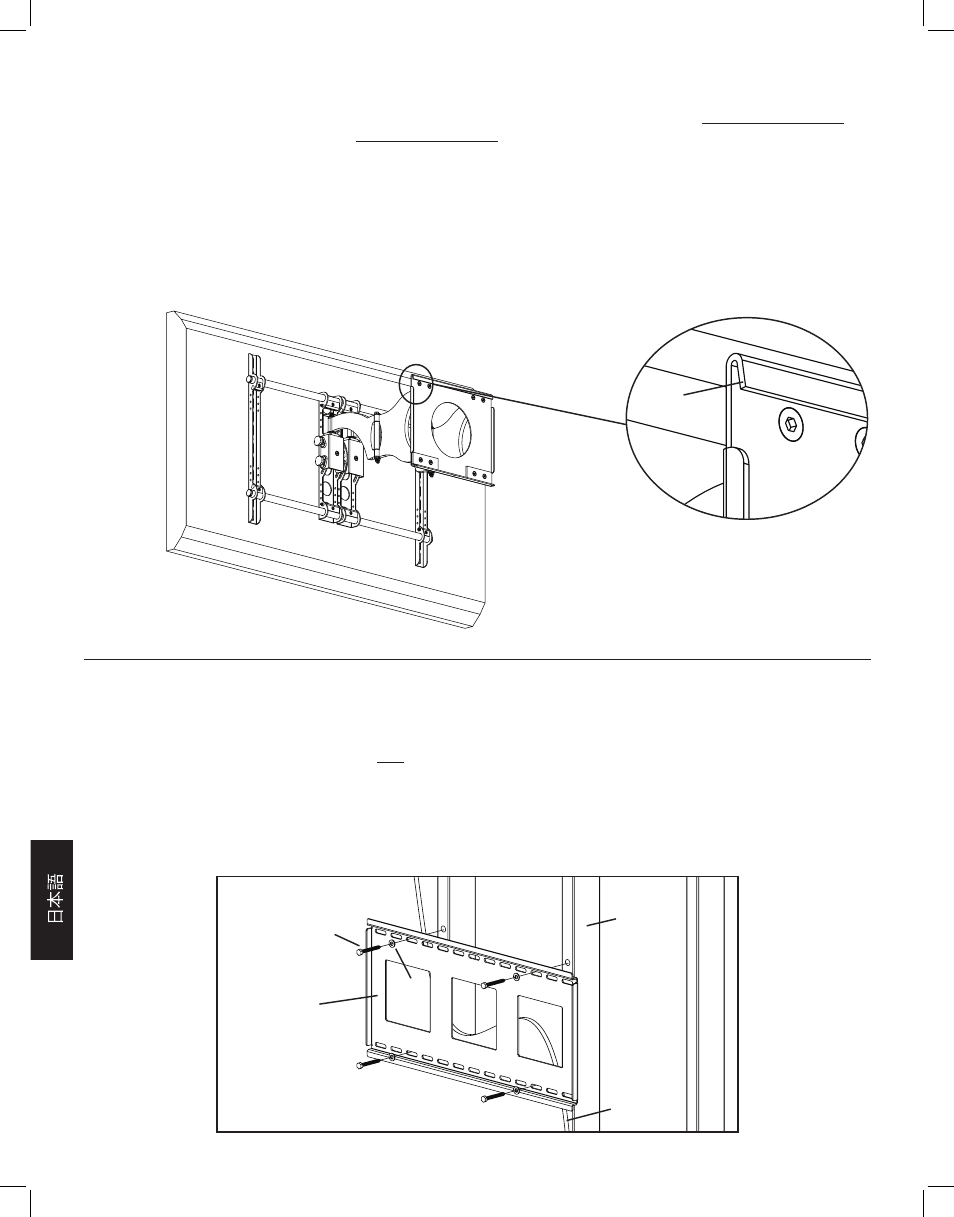

図 4b の詳細図に表示されているフック型のタブが上部にくるようにしてアーム組立部品 (b) を配置します。アーム組立部品のもう一
方にあるモニター取付金具 (e) の 1 インチ径の 2 つの穴を、1 インチ径のパイプ (d) に合わせます。1 インチ径のパイプをアー
ム組立部品のバイス組立部品の両方に通し、もう一方のモニター取付金具を貫通するまで押し続けます。この場合も同様に、1 イ
ンチ径のパイプがかみあいの間を通るように、アーム組立部品と 2 つめのモニター取付金具の両方についているバイス組立部品
(f) の配置を確認します。1 インチ径のパイプが所定の位置に収まったら、2 つのモニター取付金具の 4 つのバイス組立部品につ
いているアレンボルトをアレンキー (l) で締め付けます。次に、アームの組立部品を、2 つのモニター取付金具の間の適当な位置
にずらし、アーム組立部品に組み込まれているバイス組立部品の残りの 4 本のアレンボルトを締め付けます。下の図 4b をご覧く
ださい。
詳細図
図 4b
タブ
注意：Sanus では、アーム組立部品をモニター取付金具の中央に設置することを推奨しています
手順 5：壁面プレートの取り付け：木製間柱に設置する場合のみ。
警告：ラグボルトを締めすぎないようにしてください！ラグボルト (i) は、ラグボルトワッシャー (j) が壁面プレート (a) に密
着する程度に締めつけます。
壁面プレート (a) は、必ず 30.5 cm 以上離れた 2 本 の木製間柱に取り付けるようにしてください。高性能の間柱探知機を使って、
間柱の位置を調べます。千枚通しか細い釘で間柱の位置を再確認しておくとよいでしょう。3/16 インチのドリルビットを使って、それ
ぞれの間柱の適当な高さに、予め奥行き 6.4 cm の穴をあけておきます。これらの穴が間柱の中央にあり、穴同士が水平であることを
確認します。壁面プレートをテンプレートにして、各間柱にあける 2 つめの穴の位置に印を付けます。3/16 インチのドリルビットを使
って、印をした位置に奥行き 6.4 cm の穴を開けます。4 本のラグボルト (i) と 4 個のラグボルトワッシャー (j) を使って、壁面プレー
トを壁に取り付けます。プレート中央の平らな面が壁に接するように壁面プレートの向きを確認します。下の図 5 をご覧ください。
図 5
木製間柱
i
j
a
ライウォールの断面図
(間柱を表示)
