DEUTSCH
Schritt 4: Montage des Arms am Fernseher (Teil ll)
Vorsicht: Die Rohre mit 2,5 cm Durchmesser müssen über die Außenkanten der beiden Monitorhalterungen herausragen.
Die Inbusschrauben in allen 4 Spannvorrichtungen in den Monitorhalterungen und die 4 Spannvorrichtungen im
Schwenkarm müssen festgezogen werden, damit das Gerät sicher montiert ist!

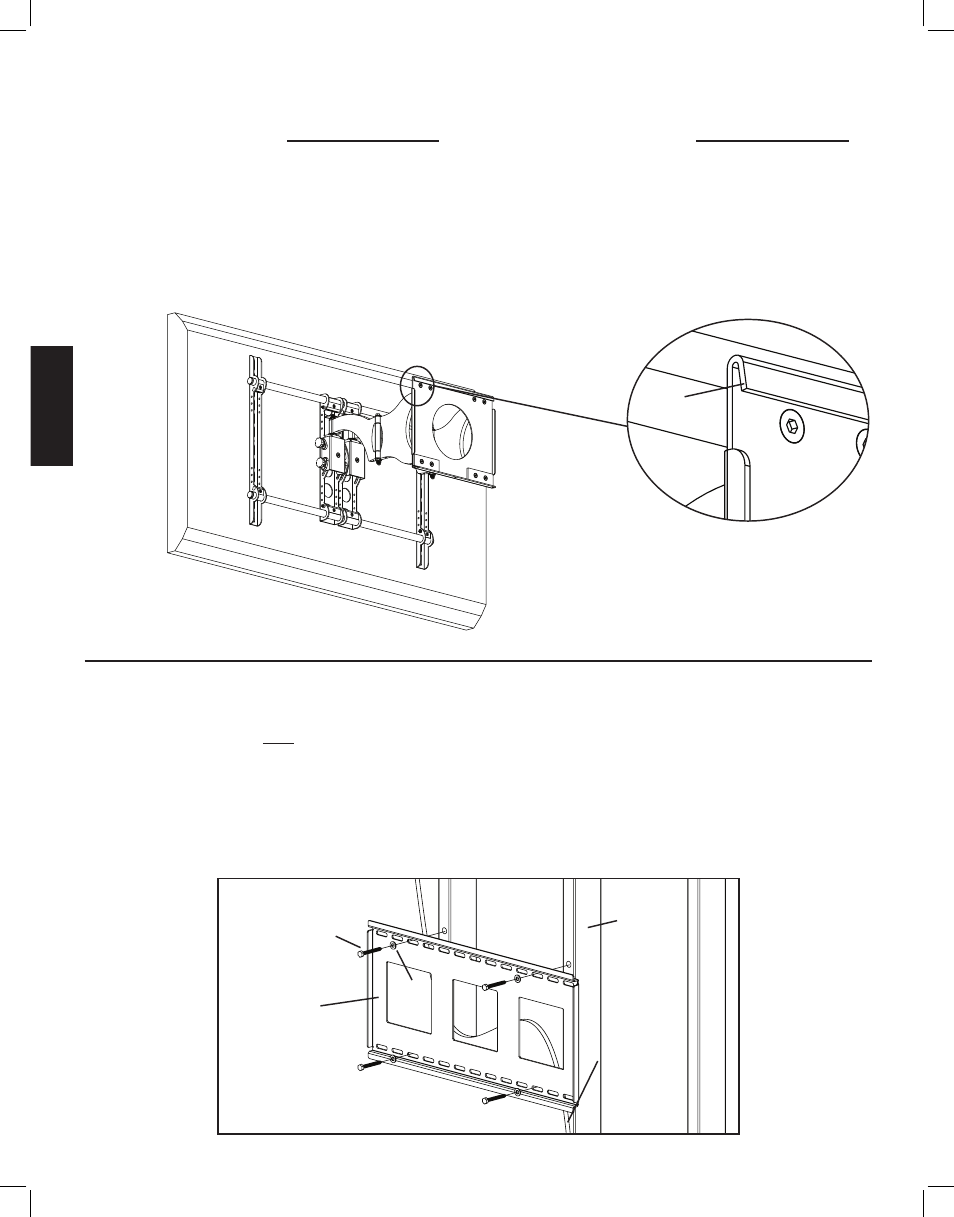

Den Schwenkarm (b) so positionieren, dass sich die hakenförmige Zunge in der Detailansicht von Abbildung 4b oben befindet. Die beiden
Bohrungen mit 2,5 cm Durchmesser in der Monitorhalterung (e) auf das andere Ende des Schwenkarms mit den Rohren mit 2,5 cm Durchmesser (d)
ausrichten. Die Rohre mit 2,5 cm Durchmesser weiter durch die Spannvorrichtungen am Schwenkarm und dann durch die andere Monitorhalterung
schieben. Die Spannvorrichtungen (f) am Schwenkarm und an der zweiten Monitorhalterung müssen so ausgerichtet sein, dass die Rohre mit
2,5 cm Durchmesser zwischen die Spannbacken passen. Sobald die Rohre mit 2,5 cm Durchmesser eingeschoben sind, alle Inbusschrauben
an den 4 Spannvorrichtungen in den beiden Monitorhalterungen mit dem Inbusschlüssel (l) festziehen, um den Fernseher an der Halterung zu
sichern. Anschließend den Schwenkarm zwischen den beiden Monitorhalterungen in die gewünschte Position schieben und die übrigen vier
Inbusschrauben in den Spannvorrichtungen im Schwenkarm festziehen. Siehe Abbildung 4b.
Detailansicht
Abbildung 4b
Zunge
Hinweis: Sanus Systems empfiehlt eine Zentrierung des Arms zwischen den Monitorhalterungen.
Schritt 5: Montage der Wandplatte: Nur für Montage an Trägerbalken.
Vorsicht: DIE HOLZSCHRAUBEN NICHT ÜBERDREHEN! Die Holzschrauben (i) nur so weit festziehen, dass die
Holzschraubenunterlegscheibe (j) fest gegen die Wandplatte (a) drückt.
Die Wandplatte (a)
muss an zwei Trägerbalken mit einem Mindestabstand von 30,5 cm angebracht werden. Mit einem
hochwertigen Sensor zwei benachbarte Trägerbalken suchen. Die Lage der Träger kann am besten mit einer Ahle oder einem dünnen
Nagel überprüft werden. An der entsprechenden Position in jedem Trägerbalken mit einem 3/16-Zoll-Bohrer ein Loch mit einer Tiefe
von 6,4 cm vorbohren. Diese Bohrungen müssen sich in der Mitte der Trägerbalken befinden und aufeinander ausgerichtet sein. Die
Wandplatte als Schablone zur Markierung der zweiten Bohrung in jedem Trägerbalken verwenden. An der Markierung mit einem
3/16-Zoll-Bohrer Löcher mit einer Tiefe von 6,4 cm bohren. Die Wandplatte mit vier Holzschrauben (i) und vier Holzschrau-
benunterlegscheiben (j) an der Wand montieren. Die Wandplatte muss so ausgerichtet sein, dass die flache Oberfläche in der Mitte der
Platte zur Wand zeigt. Siehe Abbildung 5.
Abbildung 5
Trägerbalken
i
j
a
Schnittbild der
Trockenwand zur
Darstellung der
Trägerbalken
