23 Italiano
Per ulteriori istruzioni sulla sicurezza, consultare il manuale N. 58-13-0000.
Informazioni sulla pressione acustica e le vibrazioni.
• Generalmente il livello di pressione acustica media ponderata dell'attrezzo è inferiore a 88 dB (A). Il livello di rumorosità durante il funzionamento può
superare 101 dB (A). Indossare le cuffie di protezione!
• L'accelerazione ponderata tipica è inferiore a 2,5 m/s 2 .
I livelli dichiarati sono ottenuti da prove di laboratorio secondo le normative vigenti, ma non possono essere utilizzati come valutazione di rischio. I livelli
misurati in differenti ambienti di lavoro possono risultare più elevati rispetto a quelli dichiarati. I livelli effettivi di esposizione e di rischio di infortunio sono
propri di ogni singolo impiego e dipendono dal modo d'uso da parte dell'operatore, dal tipo di applicazione e dalla postazione di lavoro, così come dal
tempo di esposizione e dalle condizioni fisiche dell'operatore.
La Milwaukee Electric Tool Corp. non può essere ritenuta responsabile delle conseguenze derivanti dal considerare i livelli dichiarati anziché i livelli reali
di esposizione, in singole valutazioni di rischio, nelle situazioni di lavoro su cui non abbiamo alcun controllo.
Pressa con trapano elettromagnetico compatto
A
B
D
Corrente alternata

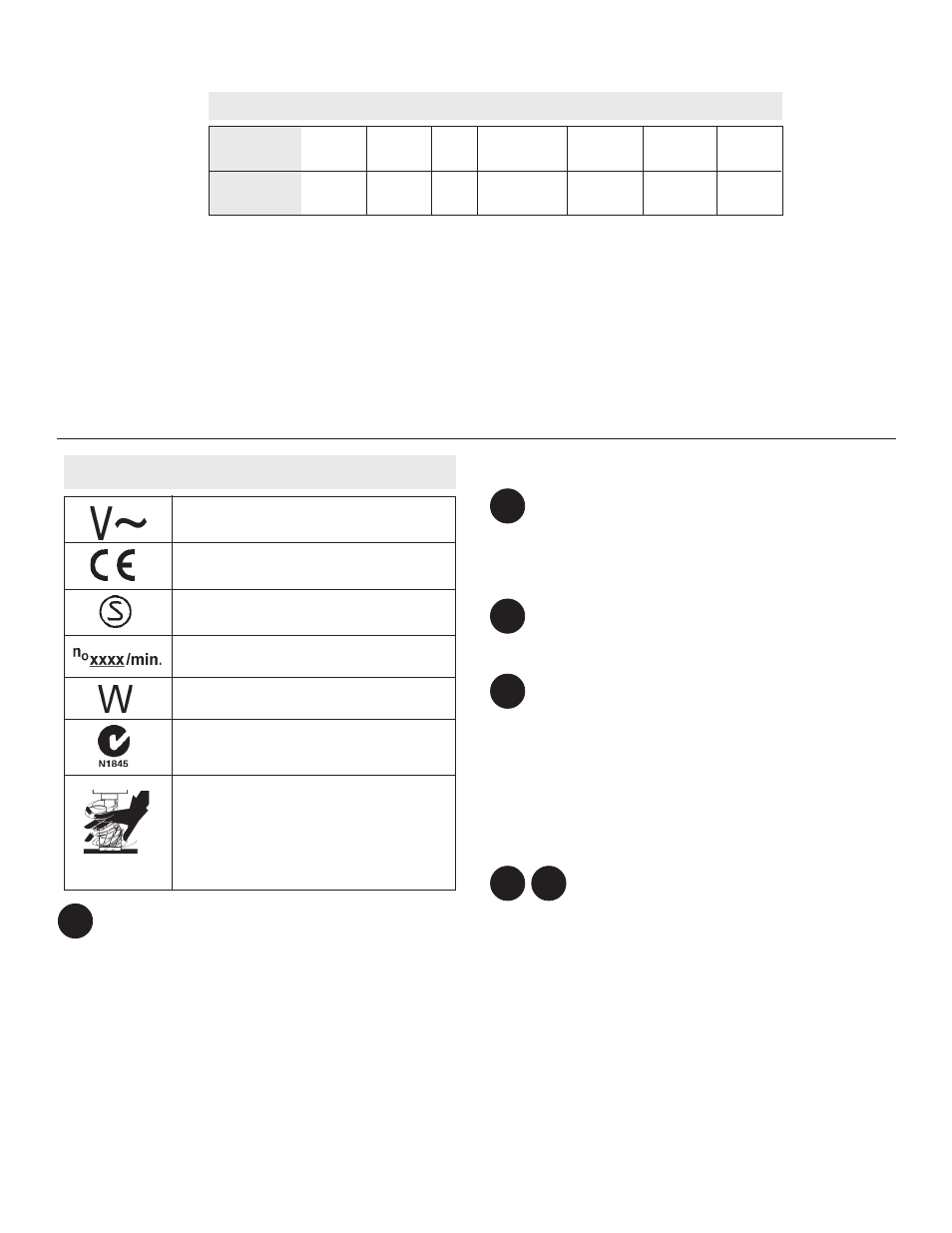

Simbologia
Watt
1 050
Specifiche
Alesaggio
albero
19 mm
N.
articolo
4270-50
Giri/minuto
senza carico
450
Volt c.a.
220-240
N. di
catalogo
MDE 38
Compact
Montaggio
Attacco dei manici di alimentazione e delle
impugnature
1. Attaccare i manici di alimentazione e le impugnature al mozzo. Serrare
bene.
2. Montare il mozzo su uno dei lati, allineando i due (2) perni di riferimento
sul mozzo con i fori nel pignone. Serrare la vite del manico.
Manopola di arresto
23 - Manopola di arresto
La manopola di arresto ferma il pattino, impedendogli di spostarsi. Per
installarla, serrarla nel punto indicato in figura.
Regolazione della guida di scorrimento
Per regolare la guida di scorrimento, allentarne le viti di fermo situato di
lato all'alloggiamento, usando la chiavetta esagonale da 3/32 pollici in
dotazione. Serrando le viti di fermo si aumenta la frizione sul pattino. La
guida di scorrimento va regolata in modo che sia in grado di sostenere il
peso del trapano in qualsiasi posizione. Tutte le viti di fermo vanno regolate
in modo da garantire uno spostamento omogeneo e non impedito sull'intera
lunghezza del pattino.
Le viti di fermo contengono una sezione in nylon che ne impedisce il
movimento libero. Con il tempo e l'utilizzo prolungato dell'attrezzo potrebbe
essere necessario regolare ulteriormente la guida di scorrimento.
Regolazione della staffa di supporto e del
distanziale per la profondità di taglio
24 - Distanziale
25 - Staffa di supporto
Questa unità viene spedita dalla fabbrica con un'impostazione di 1 pollice
per i coltelli di taglio (Figura E). Se si fa uso di coltelli da 2 pollici, installare
la staffa di supporto con il distanziale al fondo (Figura F).
NOTA: non usare un distanziale ed una staffa di supporto con un
adattatore per mandrino.
C
Punta
elicoidale
13 mm
Coltello
HSS
38 mm
1 - Motore
2 - Pattino
3 - Vano chiavi
4 - Manopola di arresto
5 - Pignone
6 - Mozzo
7 - Vite del manico
8 - Manico di
alimentazione
9 - Impugnatura
10 - Alloggiamento
11 - Cavo
PERICOLO! Per ridurre il rischio di lesioni,
tenere sempre mani, stracci, indumenti ecc.
lontano dalle parti e da scaglie in movimen-
to. Non tentare di togliere le scaglie con il col-
tello in movimento, in quanto appuntite,
e potrebbero tirare oggetti nelle parti in
movimento.
12 - Cintura di sicurezza
13 - Base magnetica
14 - Distanziale
15 - Alberino del trapano
16 - Staffa di supporto
17 - Serbatoio del fluido
di taglio
18 - Quadro di comando
19 - Indicatore luminoso
magnetico
20 - Interruttore magnetico
21 - Manopola di accensione
trapano
22 - Pompa a mano
E F
Marchio di conformità CE
Marchio de sicurezza SEMKO
Giri al minuto senza carico
Watt
Marchio australiano C-tick
