MONTAJE
Spanish – 13

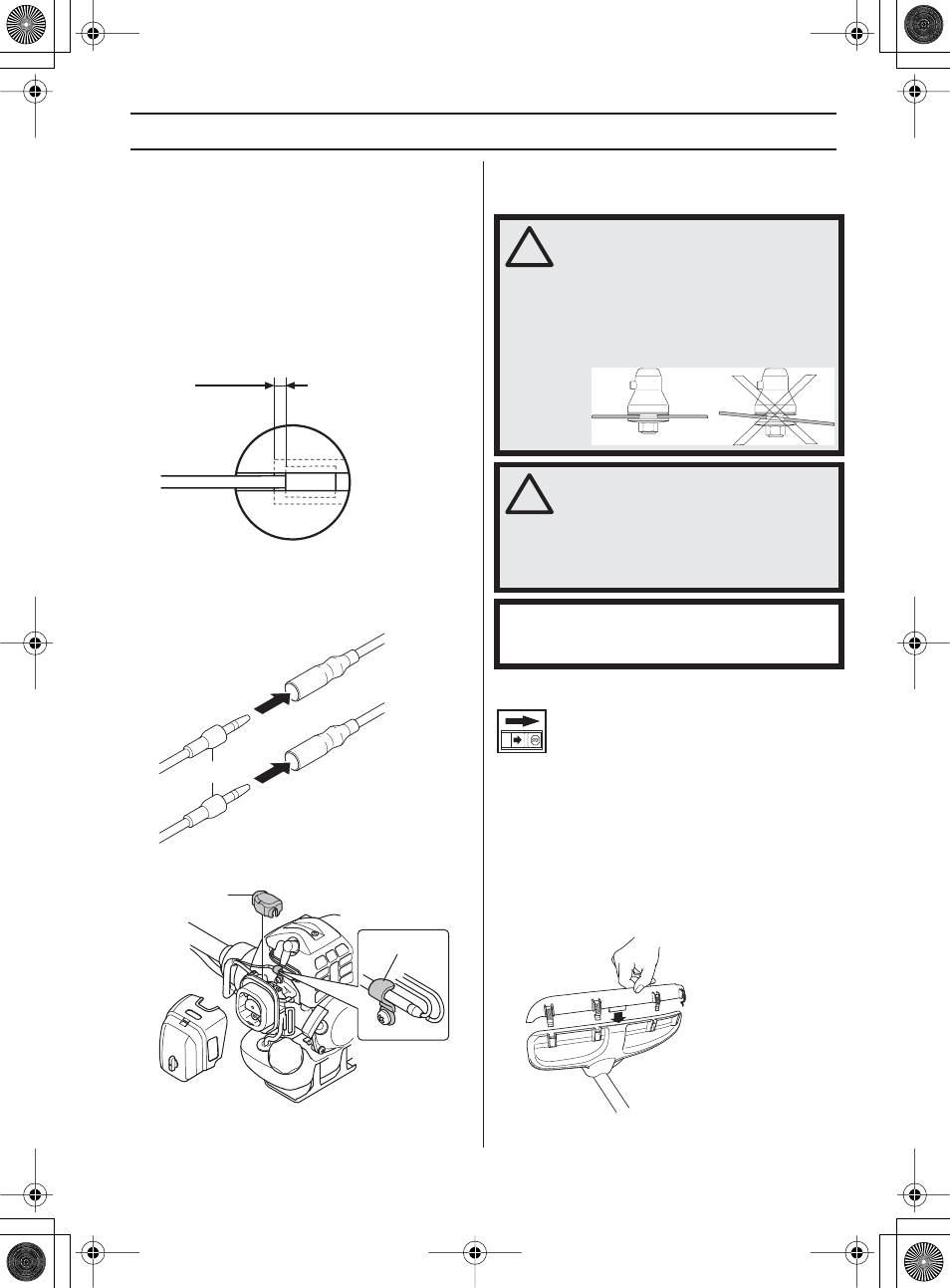

4 Gire la leva de la mariposa del carburador y pase el
cable de acelerador por la ranura del herraje
ranurado, asegurando que el talón del cable caiga en
el agujero embutido.
5 Presione el acelerador unas cuantas veces para
asegurarse de que funciona correctamente.
6 Ajuste el manguito de ajuste del cable de modo que la
leva del acelerador del carburador contacte
exactamente con la parada del acelerador y la
posición del cable mantenga una holgura de 1-2 mm
entre la orejeta del cable y el tornillo al apretar el
acelerador hasta el fondo.
7 Una vez ajustado correctamente el cable del
acelerador, apriete la contratuerca (G).
8 Conecte los cables del interruptor de parada (H) en
los conectores correspondientes del motor. Recuerde
que la polaridad de los cables no es importante.
9 Gire y fije los cables del interruptor de parada y los
conectores con la abrazadera (I).
10 Monte la cubierta antipolvo (J).
11 Monte la tapa del filtro de aire.
Montaje de la hoja y del cabezal
de corte
Montaje del manto protector
¡NOTA! El manto protector debe estar siempre montado
cuando se utiliza cabezal de recorte / cuchillas de plástico
y protección combinada. Cuando se utiliza hoja para
hierba y protección combinada, el manto protector debe
estar desmontado.
La protección de la hoja/protección combinada (A) se
engancha en la sujeción del tubo y se fija con un tornillo.
Introduzca la guía del manto protector en la ranura de la
protección combinada. A continuación, fije el manto
protector en la protección con los cuatro cierres rápidos.
1-2mm
H
J
I
!
¡ATENCIÓN!
Al montar el equipo de corte es
sumamente importante que la guía de la
pieza de arrastre/brida de apoyo quede
bien colocada en el orificio central del
equipo de corte. Un equipo de corte mal
montado puede causar daños
personales graves y/o mortales.
!
¡ATENCIÓN! Bajo ninguna circunstancia
se puede utilizar un equipo de corte sin
haber montado antes la protección
recomendada. Consultar el capítulo
Datos técnicos. Si se monta una
protección incorrecta o defectuosa, esto
puede causar daños personales graves.
¡IMPORTANTE! Para poder utilizar la hoja de sierra o de
hierba, la máquina debe tener colocados el manillar, la
protección de hoja y el arnés correctos.
