Installation guide ccr3 controller, Ccr3 controller, Heating solutions vi.d3.a2.02 den-smt/si – Danfoss CCR3 Controller User Manual

Page 3

background image

33

24 VAC

S0

CCR3 - CONTROLLER

V10

V9

V11 V12 V13 V14 V15 V16

V1 V2 V3 V4 V5 V6 V7 V8

C

C

M S1 S2 S3 S4 S5 S6 S7 S8

M S9 S10 S11 S12 S13 S14 S15 S16

M B1 M B2 M M A

C NC NO

T1 T2 0V 0V 24V

S0

B

ALARM

CCR3

CONTROLLER

outlet: actuators 1-8

Triac output

temperature sensors

S1-S8

Ausgang: Antriebe 1-8

Triac-Ausgang

Temperaturfühler

S1-S8

выход: приводы 1-8

Триак-выход

температурные

датчики S1-S8

temp.

sensor

S0

RS 485

Fbus

ModBus

do BMS

temp.

fühler

S0

RS 485

Fbus

ModBus

do BMS

темп..

датчик

S0

RS 485

FBus

шина ModBus

выполнить BMS

Supplay

voltage24

VAC

outlet: actuators 9-16

Triac output

temperature sensors

S9-S16

Netzspannung

24 VAC

Ausgang: Antriebe 9-16

Triac-Ausgang

Temperaturfühler

S9-S16

Напряжение

питания 24 В

пер. тока

выход: приводы 9-16

Триак-выход

температурные

датчики S9-S16

Installation Guide

CCR3 Controller

Heating Solutions

VI.D3.A2.02

DEN-SMT/SI

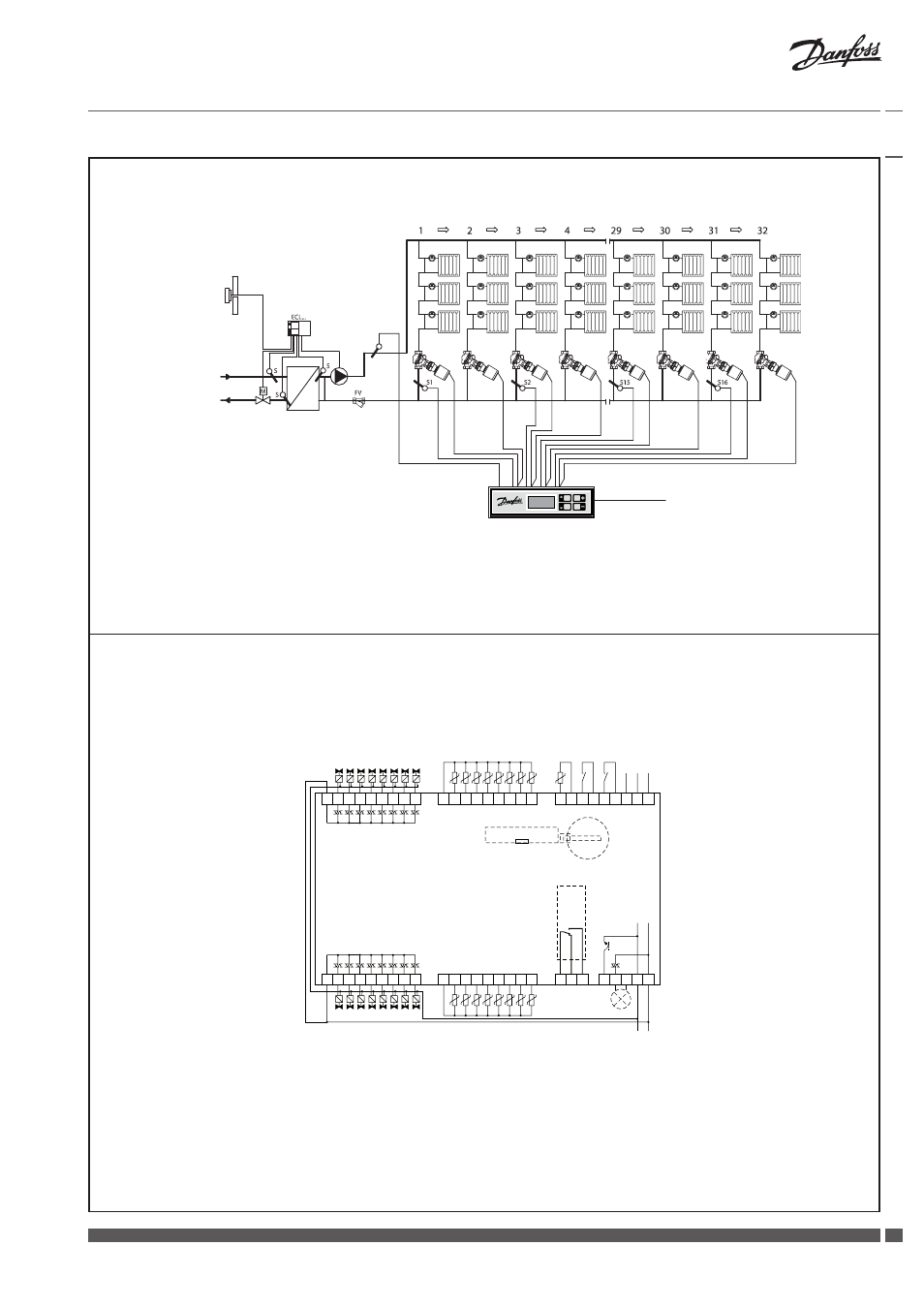

Fig. 4 CCR3 Controller: scheme with 32 risers
Abb. 4 CCR3 Regler: Anlage mit 32 Strängen
Рис.4 Контроллер CCR3: Схема с 32 стояками

Fig. 5 Wiring
Abb. 5 Verdrahtung
Рис.5 Подключение силовых цепей
