Superficie de control
43
DM2000 Version 2—Manual de Instrucciones
B Control STUDIO LEVEL
Este control se utiliza para ajustar el nivel del STUDIO MONITOR OUT. Consulte
“Monitorización en estudio” en la página 163 para más información.
C Control PHONES LEVEL
Este control se utiliza para ajustar el nivel del PHONES. Consulte “Monitorización de la
habitación de control” en la página 162 para más información.
D Jack PHONES
Este jack de auricular estéreo TRS envía la
señal Control Room para monitorizar a
través de un par de auriculares estéreo.
E Micrófono Talkback
Este micrófono integrado se utiliza para talkback. Consulte “Utilizar Talkback y Slate” en
la página 168 para más información.
F Control TALKBACK LEVEL
Este control se utiliza para ajustar el nivel del micrófono integrado de talkback. Consulte
“Utilizar Talkback y Slate” en la página 168 para más información.

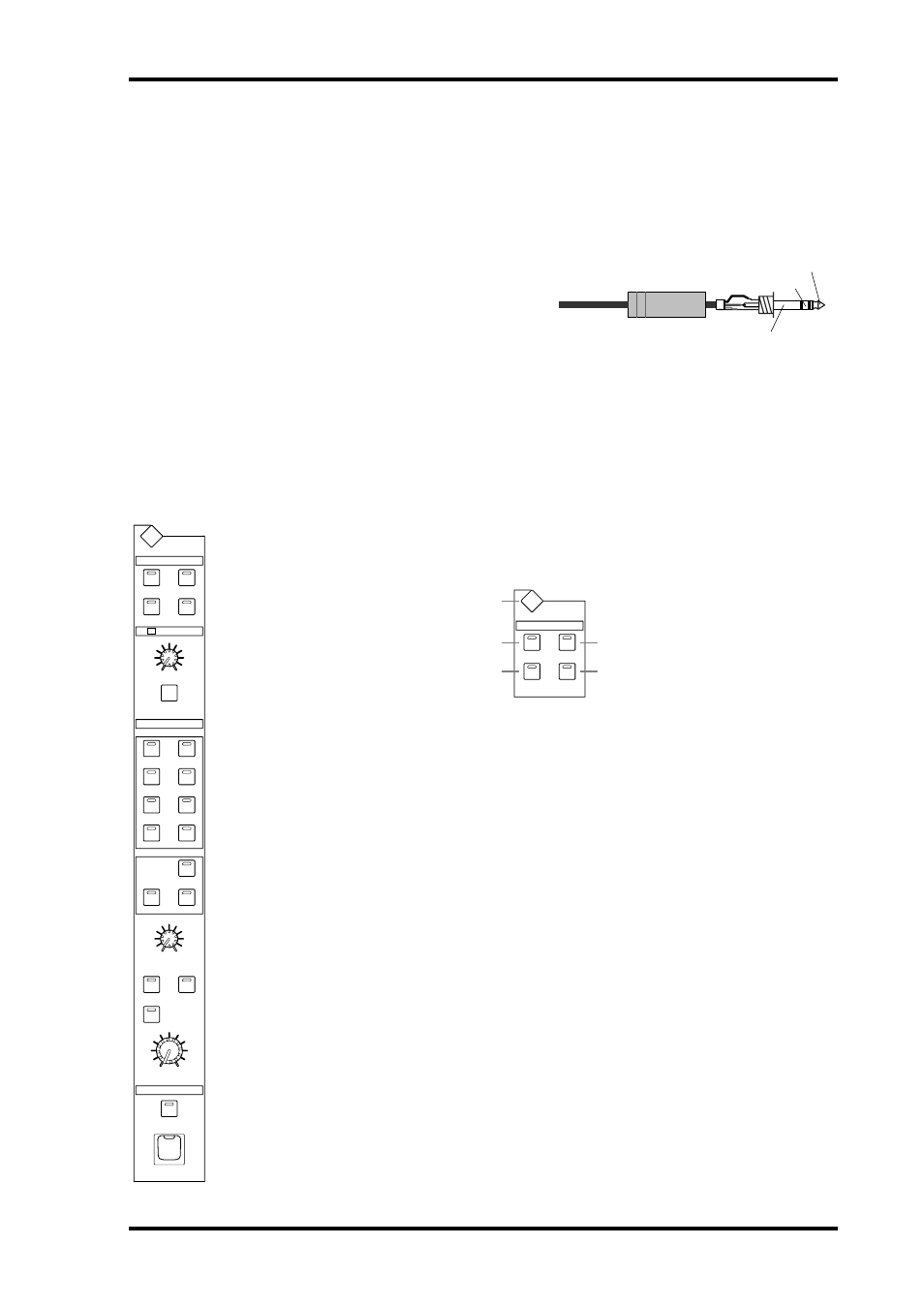

Sección MONITOR
Las distintas subsecciones de la sección MONITOR se explican a continuación.
STUDIO
A Botón MONITOR DISPLAY
Este botón se utiliza para seleccionar las páginas siguientes: Solo Setting, Control Room
Setup, Talkback Setup, Surround Monitor, Surround Monitor Setup, Surround Monitor
Patch, y Surround Monitor Library. Consulte “Configurar Solo” en la página 146,
“Monitorización de la habitación de control” en la página 162 “Utilizar Talkback y Slate” en
la página 168, y “Monitorización Surround” en la página 164 respectivamente para más
información.
B Botón CONTROL ROOM
Este botón selecciona la señal Control Room Monitor como origen de señal Studio
Monitor. Su indicador se ilumina cuando se selecciona este origen. Consulte
“Monitorización en estudio” en la página 163 para más información.
C Botón STEREO
Este botón selecciona la señal Stereo Out como origen de señal Studio Monitor. Su
indicador se ilumina cuando se selecciona este origen. Consulte “Monitorización en
estudio” en la página 163 para más información.
D Botón AUX 11
Este botón selecciona Aux Send #11 como origen de señal Studio Monitor. Su indicador se
ilumina cuando se selecciona este origen. Consulte “Monitorización en estudio” en la
página 163 para más información.
E Botón AUX 12
Este botón selecciona Aux Send #12 como origen de señal Studio Monitor. Su indicador se
ilumina cuando se selecciona este origen. Consulte “Monitorización en estudio” en la
página 163 para más información.
Conector phone TRS de 1/4"
Punta (izquierda)
Anillo (derecha)
Funda (masa)
STUDIO
CONTROL
ROOM
STEREO
AUX 11 AUX 12
CONTROL ROOM
SOLO
CLEAR
SOLO CONTRAST
2TR D1 2TR A1
2TR D2 2TR A2
2TR D3 STEREO
ASSIGN 1 ASSIGN 2
ASSIGN 1 ASSIGN 2
DIMMER
SMALL
MONO
SURROUND
MONITOR LEVEL
SLATE
TALKBACK
MONITOR
CONTROL ROOM LEVEL
BUS
TALKBACK
DISPLAY
STEREO
SURROUND
10 0
STUDIO
CONTROL
ROOM
STEREO
AUX 11 AUX 12
MONITOR
DISPLAY
1
2
4
3
5
