English

Français

58

gap is in the correct range. For a
replacement plug, use the correct type
specified by KOMATSU ZENOAH
.

Specified plug is

Champion RDZ19H

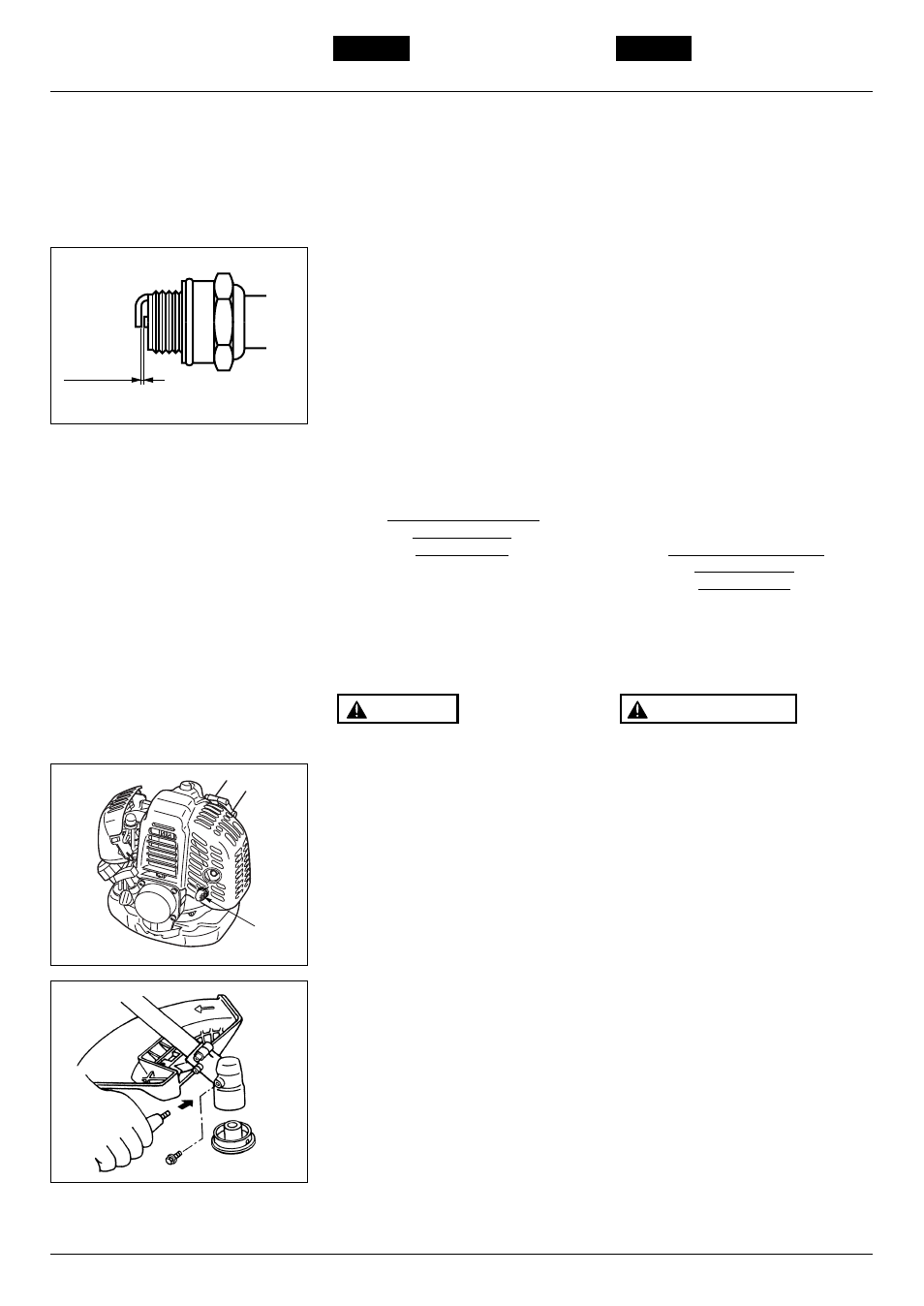

1. Stop the engine and allow it to cool. Pull

the wire off of the spark plug.

2. Clean around the spark plug and

remove it from the cylinder head. Use a
5/8 inch socket to remove the plug.

3. Clean the electrode.
4. Set the plug gap at 0.025 in. (0.655mm)

using a feeler gauge (MA17). Install a
correctly gapped spark plug into the
cylinder head.

• To install the spark plug, first turn the

plug until it is finger tight, then tighten it
a quarter turn more with a socket
wrench.

TIGHTENING TORQUE:

100 – 110 in-lbs

11,3 – 12,3 Nm

MUFFLER

• Inspect periodically, the muffler for

loose fasteners, any damage or
corrosion. If any sign of exhaust
leakage is found, stop using the
machine and have it repaired
immediately.

• Note that failing to do so may result

in the engine catching on fire.

SPARK ARRESTER (MA18)
• The muffler is equipped with a spark

arrester to prevent red hot carbon from
flying out of the exhaust outlet.
Periodically inspect and clean as
necessary with a wire brush.

(1) spark arrester

GEAR CASE (MA19)
• The reduction gears are lubricated by

multipurpose, lithium-based grease in
the gear case. Supply new grease
every 25 hours of use or more often
depending on the job condition.

• Remove the cutter holders before

installing new grease to arrange for old
grease to exit.

WARNING

encrassée. Vérifier l’état de la bougie et
le jeu de ses électrodes. Comme
bougie de rechange, n’utiliser que le
type approprié spécifié par
KOMATSU ZENOAH
.

TYPE DE BOUGIE SPECIFIE:

Champion RDZ19H

1. Arrêter le moteur et le laisser refroidir.

Débrancher le fil de bougie.

2. Nettoyer autour de la bougie et la

démonter. Utiliser une clй а bougie pour
la dévisser.

3. Nettoyer les électrodes.
4. Régler le jeu des électrodes à 0,655

mm à l’aide d’une cale d’épaisseur
(MA17). Installer une bougie dont le jeu
des électrodes est correct.

• Pour installer la bougie, la visser

d’abord complètement à la main et la
serrer sur un quart de tour avec une clй
а bougie.

COUPLE DE SERRAGE:

100 – 110 in-lbs

11,3 – 12,3 Nm

SILENCIEUX

• Vérifier régulièrement l’état du

silencieux : dommages, corrosion et
fixation. Si le silencieux fuit, arrêter
d’utiliser la machine et la faire réparer
immédiatement.

• Si l’on continue d’utiliser la machine

dans cette condition, le moteur
risque de prendre feu.

PARE-ETINCELLES (MA18)
• Le silencieux est équipé d’un pare-

étincelles pour empêcher les particules
de calamine portées au rouge de
s’échapper. Le vérifier périodiquement
et le nettoyer si nécessaire avec une
brosse métallique.

(1) Pare-etincelles

BOITIER DE RENVOI D’ANGLE

(MA19)

• Les engrenages du renvoi d’angle sont

lubrifiés par de la graisse au lithium se
trouvant dans le carter. Effectuer un
graissage toutes les 25 heures
d’utilisation ou plus souvent suivant les
conditions de travail.

• Démonter le porte-lame avant

d’effectuer le graissage pour permettre
l’évacuation de la vieille graisse.

AVERTISSEMENT

9. Maintenace

9. Entretien

(1)

MA18

.025 in
0.655mm

MA17

MA19
