English

Français

9. Maintenace

9. Entretien

48

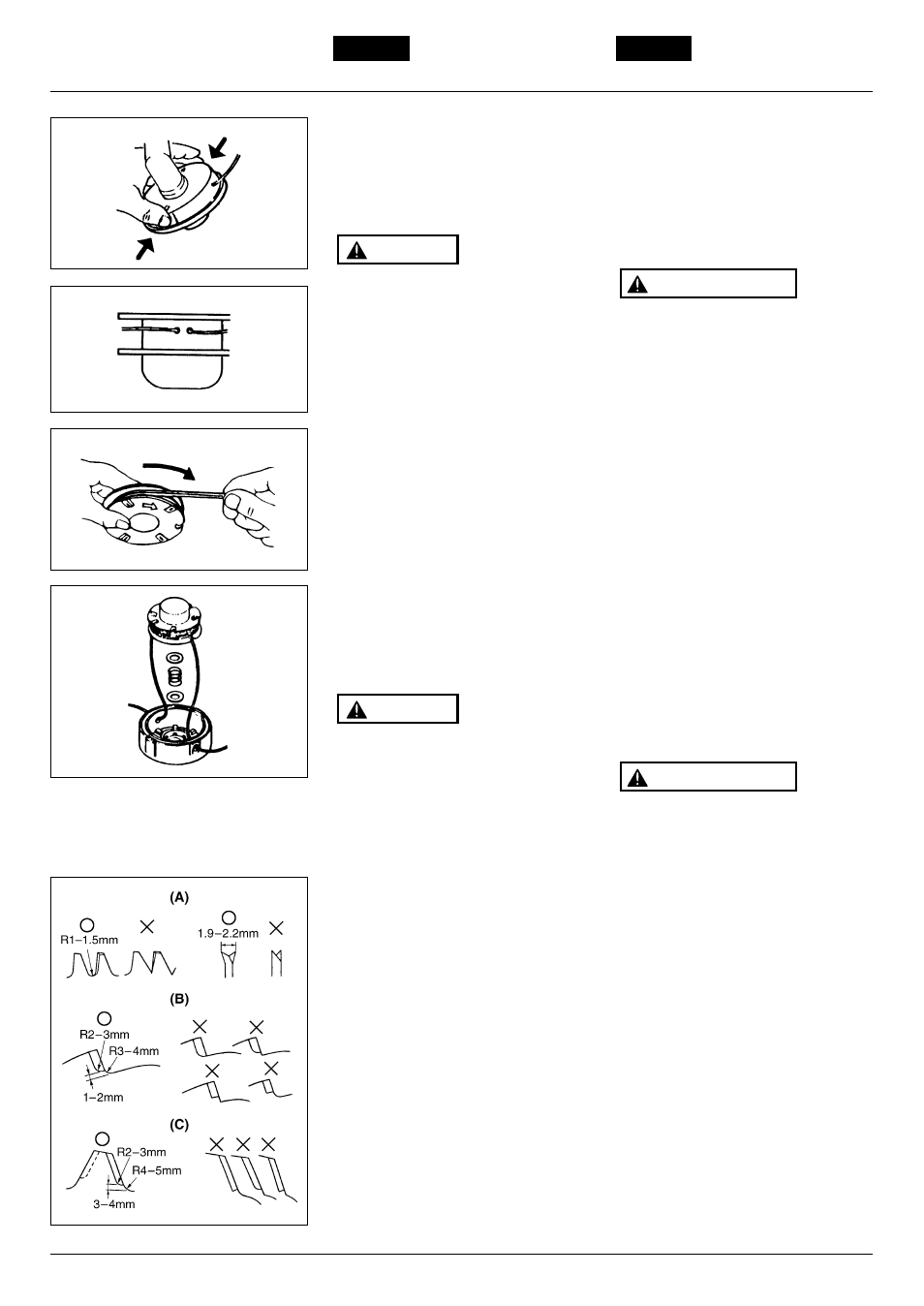

REFILLING TRIMMING LINE
1. For replacement line, use a diameter of

.095 in(2.4mm). The spool is capable
for a line upto 27ft(8 m)on the 4” head.
Avoid using a larger line as it may cut
down the trimming performance.

For safety reasons, do not use
metalreinforced line.

2. Pinch the slotted area on the both sides

of the spool housing to unhook the
bottom cap. (MA1)

3. Take out the spool and pull off the old

line. Put one end of new line through
the spool holes and pull it until the
length is equal between each part of the
line. (MA2)

4. Wind up the line in the correct direction

as indicated on the spool. (MA3)

5. Hook each end of the line in the slot on

the edge of the spool, and then put the
ends through the eyelets on the
housing. Make sure that the spring and
the washers are in place. (MA4)

6. While holding the spool against the

housing, pull the line ends to release
them from the slot.

7. Line up the slot on the bottom cap with

the hook on the housing, press the cap
against the housing until it clicks.

Make sure that the engine has stopped
and is cool before performing any
service to the machine. Contact with
moving cutting head or hot muffler may
result in a personal injury.

BLADE
• Check the blade and the fasteners for

looseness, cracking, or bending.

• Check the cutting edges and reform

with a flat file.

(A) Saw blade
(B) 8-teeth blade
(C) 4-teeth blade

Point (MA5):
1. Keep the end corner sharp.

WARNING

WARNING

REMPLACEMENT DU FIL DE COUPE
1. Pour le renouvellement, utiliser du fil de

2,4 mm de diamètre. La tête de 10 cm
de diamètre peut contenir jusqu’à 8 m
de fil et la tête de 15 cm jusqu’à 14 m.
Eviter d’utiliser un fil plus gros car cela
risque de diminuer les performances de
coupe.

Pour des raisons de sécurité, ne jamais
utiliser de fil à renfort métallique.

2. Pincer les parties encochées sur les

côtés de la tête pour décrocher le
couvercle inférieur (MA1).

3. Extraire la bobine et retirer le reste de

fil. Passer une des extrémités du fil à
travers les trous de la bobine et tirer
dessus jusqu’à ce que la longueur du fil
soit égale de chaque côté (MA2).

4. Embobiner le fil comme indiqué sur la

bobine (MA3).

5. Accrocher momentanément les

extrémités du fil dans les encoches du
bord de la bobine et les passer par les
trous du couvercle de la bobine. Vérifier
que les ressorts et rondelles sont en
place. (MA4)

6. Tout en maintenant la bobine contre le

couvercle, tirer sur les extrémités du fil
pour le libérer des encoches.

7. Aligner les encoches du couvercle

inférieur avec les crochets sur la tête et
appuyer sur le couvercle pour
l’enclencher.

Assurez-vous que le moteur est arrêté
et refroidi avant de commencer toute
maintenance sur l'appareil. Un contact
avec la lame tournante ou avec le
silencieux encore chaud pourraient
provoquer des blessures.

LAME
• Vérifier que la lame est bien serrée, ni

craquée ou tordue et que sa fixation est
en bon état.

• Vérifier le bord de coupe et l’affûter

avec une lime plate.

(A) Lame de scie
(B) Lame à huit dents
(C) Lame à quatre dents

Point (MA5):

AVERTISSEMENT

AVERTISSEMENT

MA5

MA1

MA2

MA3

MA4
