55
* Impedancia total
Cuando conecte dos o más cajas acústicas a la unidad, tendrá que tener en cuenta la impedancia total del sistema de altavoces.
Normalmente, una caja acústica tiene una impedancia de 4, 8, o 16Ω. Pero cuando se utilicen juntas dos o más cajas acústicas, la
impedancia total cambiará de acuerdo con la forma en la que se conecten dichas cajas acústicas.

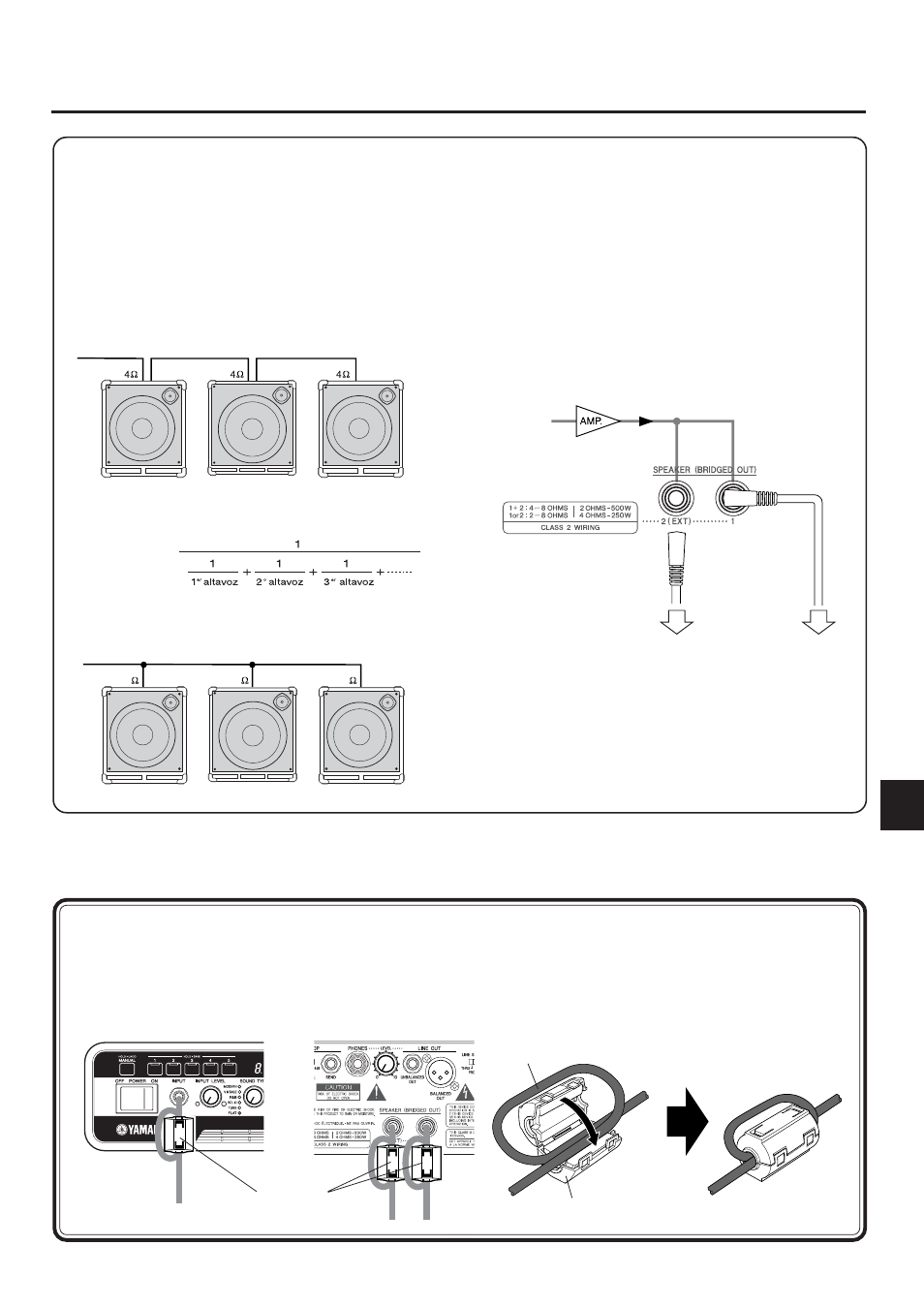

● Conexión en paralelo
Impedancia total =
La conexión de tres cajas acústicas de 4Ω en paralelo, como se
muestra abajo, resultará en una impedancia total de aproximada-
mente 1,3Ω.
4 4 4
Controles del panel y conexiones
Puesto que las dos tomas de altavoces del BBT500-115 y del
BBT500-110 están conectadas en paralelo dentro del amplifica-
dor, cuando se añade un altavoz externo de 4 Ω al altavoz interno
de 4 Ω se obtendrá una impedancia total de 2 Ω. Por lo tanto, para
mantener una impedancia mínima de 2 Ω, deberá utilizarse un
altavoz externo con una impedancia de 4 Ω o más.
Altavoz interno de
4 Ω Altavoz externo de
más de 4 Ω
● Conexión en serie
Impedancia total = 1.er altavoz + 2.o altavoz + 3.er altavoz …
La conexión de tres cajas acústicas de 4Ω en serie, como se mues-
tra abajo, resultará en una impedancia total de 12Ω.
● Montaje del filtro de abrazadera
(Sólo para los modelos para EE.UU. y Canadá)
Como protección contra ondas electromagnéticas, monte el filtro de abrazadera suministrado en el cable que conecta el bajo a la toma
INPUT del amplificador, y al cable que conecta el amplificador a un altavoz externo.
* El cable de conexión del altavoz interno (toma SPEAKER 1) está provisto de un filtro de abrazadera al salir de fábrica.
* Cuando monte el filtro de abrazadera, enrolle el cable una vuelta en torno al filtro de abrazadera tan cerca del BBT500 como sea posible.
Cable
Filtro de abrazadera
Filtro de abrazadera
