CAMBIO DE CINTA DEL IMPULSOR DE
LA CUCHILLA DE LA CORTADORA DE
CÉSPED
RETIRO DE CINTA DEL IMPULSOR DE LA
CORTADORA DE CÉSPED
1. Estacione la cortadora de césped sobre una
superficie nivelada.
2. Accione el freno de estacionamiento.
3. Baje la cortadora de césped a su posición
más baja.
4. Retire la cubierta del mandril desde la
plataforma de la cortadora de césped.
5. Retire la placa del motor posterior de la unidad.
6. Retire la sujeción de la cinta posterior de la
unidad.
7. Enrolle con cuidado la cinta sobre la parte
superior del mandril de la cuchilla de la
cortadora de césped.
8. Retire la cinta de las poleas guía.
9. Revise las poleas guía para ver que giren con
libertad.
10. Retire la cinta de la polea del impulsor posterior.
INSTALACIÓN DE CINTA DEL IMPULSOR DE
LA CORTADORA DE CÉSPED
Instale en reversa de acuerdo con las instruccio-
nes de la sección "RETIRO DE LA CINTA DEL
IMPULSOR DE LA CORTADORA DE CÉSPED".
VERIFICACIÓN DEL FRENO
Si la cortadora de césped requiere más de cuatro
(4) pies (1.219 metros) para detenerse a la velo-
cidad máxima sobre una superficie de concreto o
pavimento seco nivelado, entonces se debe dar
servicio al freno.
También se puede verificar el freno mediante las
siguientes acciones:
1. Estacione la cortadora de césped sobre una
superficie de concreto o pavimento seco nive-
lado, presione el pedal del embrague/freno
por completo y aplique el freno de estaciona-
miento.

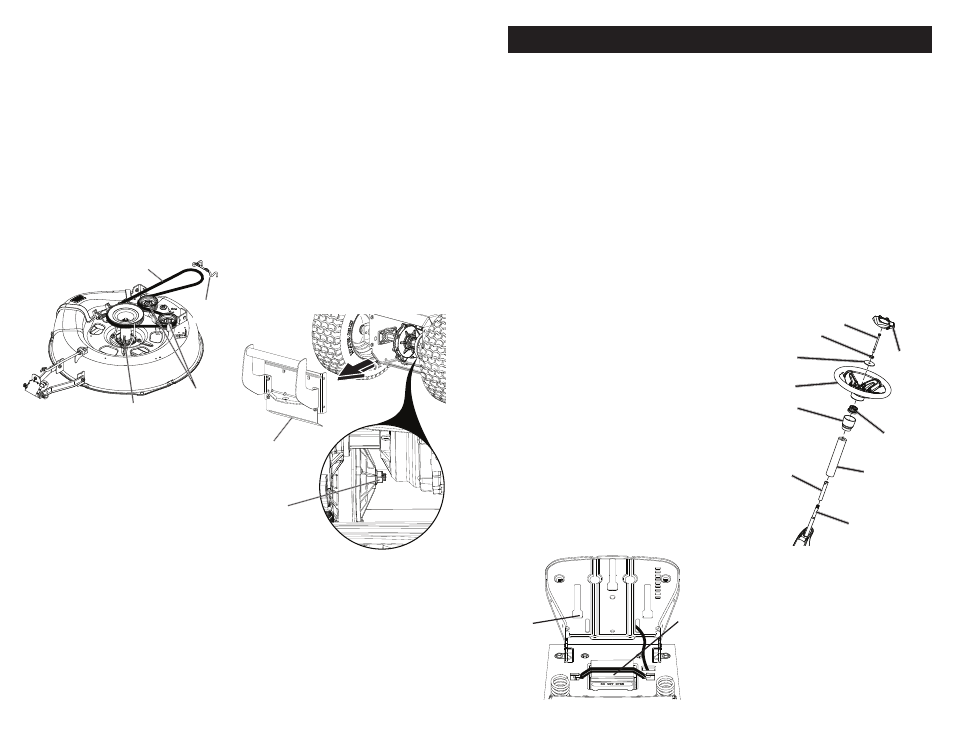

Mandril
Cinta de impulsor de la
cortadora de césped
Poleas guía
Sujeción
de cinta
2. Coloque la palanca de control de movimiento
en la posición neutral.
Las ruedas traseras deben bloquearse y patinar
cuando se intente empujar manualmente la cor-
tadora de césped hacia adelante. Si las ruedas
traseras giran, se debe dar mantenimiento al
freno. Comuníquese con un centro de servicios
autorizado.
AJUSTE DEL EMBRAGUE
Para asegurar el desempeño de conducción
apropiado, será necesario realizar el ajuste
periódico del embrague. Este ajuste sólo es
necesario cuando hay una reducción o pérdi-
da de la conducción. Consulte la sección de
mantenimiento de este manual para conocer los
intervalos recomendados.
1. Estacione la cortadora de césped en una
superficie nivelada.
2. Active el freno de estacionamiento.
3. Retire la cubierta del transeje posterior.
4. Con una llave de 9/16, apriete la tuerca de
ajuste del embrague 1/8 de vuelta.
PRECAUCIÓN: No apriete de más la tuerca de
ajuste del embrague. Sólo dé tantas vueltas de
1/8 como sea necesario.
5. Pruebe la cortadora de césped donde se
utilizará para cortar césped.
6. Si es necesario realizar un ajuste adicional,
regrese al paso 4.
7. Después de completar el ajuste, vuelva a
colocar la cubierta del transeje posterior.
Si el procedimiento de ajuste del embrague no
resulta eficaz, lleve su cortadora de césped a un
centro de servicio calificado para que la reparen
y/o ajusten.
Cubierta
del Transeje
Posterior
Tuerca
de Ajuste
del Embrague
7
Your new riding mower has been assembled at the factory with the exception of those parts
left unassembled for shipping purposes. To ensure safe and proper operation of your riding
mower all parts and hardware you as sem ble must be tightened securely. Use the correct
tools as nec es sary to ensure proper tightness.
TOOLS REQUIRED FOR ASSEMBLY
A socket wrench set will make assembly
easier. Stan dard wrench sizes you need
are listed below.
(1) 1/2" wrench
(1) Utility knife
(1) Tire pressure gauge
When right or left hand is mentioned in
this man ual, it means when you are in the
operating po si tion (seated be hind the steer-
ing wheel).
TO REMOVE RIDING MOWER FROM
CARTON
UNPACK CARTON
1. Remove all accessible loose parts and
parts boxes from carton.
2. Cut along dotted lines on all four panels
of carton. Remove end panels and lay
side panels flat.
3. Remove packing materials from riding
mower.
4. Check for any additional loose parts or
cartons and remove.
NOTE: Only cut carton with a short blade
utility knife, a long blade or saw can puncture
tires on unit.
ASSEMBLY/PRE-OPERATION
TO INSTALL STEERING WHEEL
1. Slide extension shaft onto steering shaft.
2. Slide steering shaft protective foam cover
over steering shaft.
3. Place steering boot over steering shaft
and push down to secure.
4. Position front wheels of the riding mower
so they are pointing straight forward.
5. Remove steering wheel adapter from
steering wheel and slide adapter onto
steering shaft.
7. Press steering wheel into position on
shaft, install large washer, lock washer,
bolt and tighten securely.
8. Snap steering wheel insert into center of
steering wheel securely.
Foam Cover
Adapter
Steering Wheel
Insert Washer
Lock Washer
Bolt
Steering Shaft
Steering Boot
Extension
Shaft
HOW TO SET UP YOUR RIDING
MOWER
CHECK BATTERY
Ensure battery is securely fastened, and that
all wires are securely connected.
• Battery is located under the seat.
• Battery has been fully charged from the
factory, before installation.
Seat
Battery
