6
Steering Wheel
Insert
Steering Wheel
Steering
Boot
Seat
Steering
Shaft Cover
Steering Shaft
Extension (1) Large Flat
Washer
(1) Large Flat
Washer
(1) Lockwasher (1) 5/16-18 x 4
Hex Bolt
Slope Sheet (2) Key
(1) Bolt
Steering Wheel
Adapter

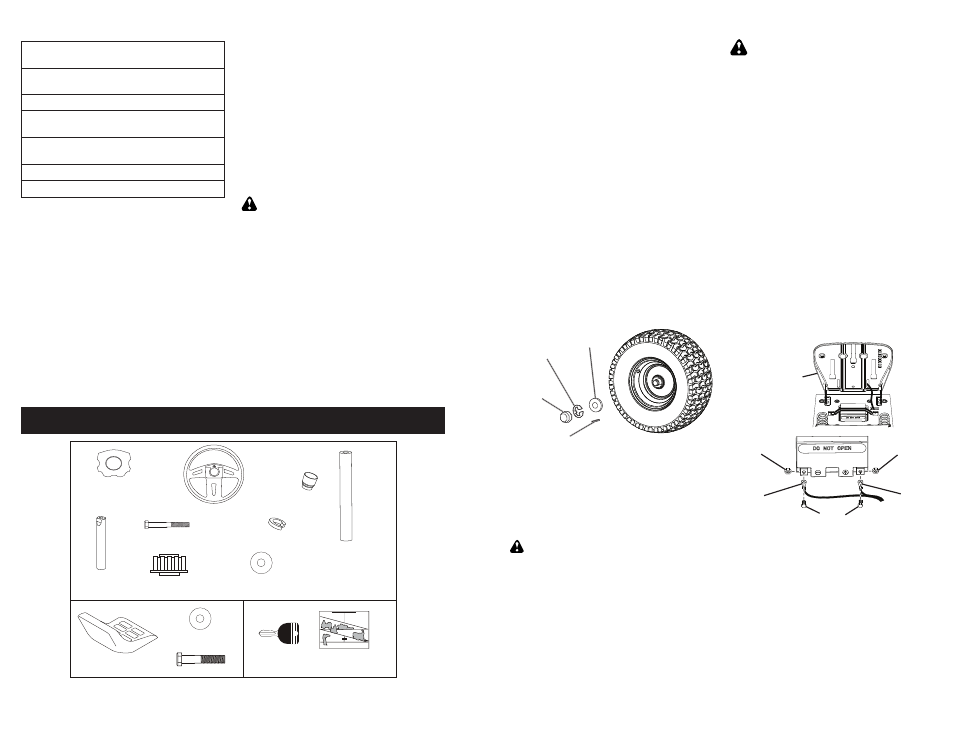

UNASSEMBLED PARTS
PRODUCT SPECIFICATIONS
Gasoline Capacity 1.5 Gallons
and Type: Unleaded Regular
Oil Type SAE 30 (Above 32°F)
(API SG-SL): SAE 5W30 (Below 32°F)
Oil Capacity: 48 Oz.
Spark Plug: Champion RC12YC
(Gap: .030")
Ground Speed Forward: 0 - 4
(Mph): Reverse: 0 - 2
Charging System: 3 Amps @ Battery
Blade Bolt Torque: 45-55 Ft. Lbs.
CONGRATULATIONS on your purchase of
a new riding mower. It has been designed,
engineered and manu fac tured to give you
the best possible dependability and per-
formance.
Should you experience any problem you
cannot easily remedy, please contact a
qualified service center. We have com pe tent,
well-trained representatives and the proper
tools to ser vice or repair this riding mower.
Please read and retain this manual. The
instructions will enable you to assemble and
maintain your riding mower prop erly. Always
observe the “SAFETY RULES”.
CUSTOMER RESPONSIBILITIES
• Read and observe the safety rules.
• Follow a regular schedule in main tain ing,
caring for and using your riding mower.
• Follow the instructions under “Main te-
nance” and “Stor age” sec tions of this
manual.
• Wear proper Personal Protective Equip-
ment (PPE) while operating this machine,
including (at a minimum) sturdy footwear,
eye protection, and hearing protection.
Do not mow in shorts and/or open toed
footwear.
• Always let someone know you are outside
mowing.
WARNING: This riding mower is
equipped with an internal com bus tion en-
gine and should not be used on or near any
un im proved forest-covered, brush-covered
or grass-cov ered land unless the engine’s
exhaust system is equipped with a spark
arrester meeting applicable local or state
laws (if any). If a spark arrester is used, it
should be maintained in effective working
order by the operator.
In the state of California the above is required
by law (Section 4442 of the California Public
Resources Code). Other states may have
similar laws. Federal laws apply on federal
lands. A spark arrester for the muffler is
available through your nearest authorized
service center.
51
AJUSTE DE LA ALINEACIÓN DEL
VOLANTE
Si los travesaños del volante no están en posición
horizontal (de izquierda a derecha) cuando las
ruedas estén en posición recta hacia adelante, re-
tire el volante y reensámblelo de acuerdo con las
instrucciones de la sección “INSTALACIÓN DE
LA COLUMNA DE DIRECCIÓN” de este manual.
CAMBIO DE RUEDA PARA REPARACIÓN
RUEDA FRONTAL
1. Bloquee bien el eje frontal.
2. Retire la cubierta para polvo, el anillo de
retención y la arandela para poder retirar la
rueda.
3. Repare la llanta y vuelva a ensamblarla.
4. Vuelva a colocar bien la arandela y el anillo
de retención en la ranura del eje.
RUEDA POSTERIOR
1. Bloquee bien el eje posterior.
2. Retire la cubierta para polvo, el anillo de reten-
ción, la arandela y la llave cuadrada mientras
jala la llanta hacia afuera.
3. Repare la llanta y vuelva a ensamblarla.
4. Vuelva a colocar la llave cuadrada mientras
coloca de nuevo la llanta y después vuelva a
colocar bien la arandela y el anillo de retención
en la ranura del eje.
NOTA: Para sellar las pinchaduras de las llantas
y evi tar que éstas se desinflen debido a las fugas
lentas, compre y use sellador para llantas. El
sellador de llantas también pre viene la podredura
en seco y la corrosión de las llantas.
ARRANQUE DEL MOTOR CON UNA
BATERÍA DESCA RGADA
PRECAUCIÓN: Las baterías de plomo
ácido gen er an gases ex plo sivos. Mantenga los
ma te ri ales que producen chispas, flamas y humo
lejos de las bat er ías. Use siempre una pro tec ción
para los ojos cuando esté cerca de las baterías.
Si su batería está demasiado baja como para
arrancar el motos, ésta se debe recargar. (Con-
sulte la parte de “BATERÍA” en la sección de
Mantenimiento de este man u al).
Esta unidad está equipada con un sistema de
arranque manual del motor que se puede usar
si la batería está demasiado descargada como
para arrancarlo. Consulte la parte de “SISTEMA
DE ARRANQUE MANUAL” en la sección de
Operación de este manual.
MOTOR
La velocidad del motor se ha configurado en la
fábrica. No intente incrementar la velocidad del
motor porque puede sufrir una lesión personal.
Si usted cree que el motor está funcionando
demasiado rápido o demasiado lento, lleve su
cortadora de césped a un centro de servicios
autorizado para su reparación y/o ajuste.
CAMBIO DE LA BATERÍA
ADVERTENCIA: No produzca un corto en las
termi nales de la ba te ría al per mi tir que una llave
inglesa o cualquier otro objeto entre en contacto
con ambas terminales al mismo tiempo. Antes de
con ect ar la batería, retírese cualquier brazalete
de metal, pulsera de re loj, anillos, etc.
La terminal positiva se debe conectar primero
para evitar que se produzcan chis pas por hacer
tierra en forma ac ci den tal.
1. Levante el asiento para tener acceso al perno.
2. Desconecte el cable NEGRO de la batería y
luego el cable ROJO de la batería.
3. Desconecte el cable NEGRO de la batería,
después el cable ROJO de la batería, la correa
de la batería y retire con cuidado la batería de
la cortadora de césped.
4. Retire el perno de la abrazadera de la batería.
5. Instale la nueva batería con las terminales
hacia la derecha y lejos del asiento conforme
se muestra.
6. Renistale la abrazadera y el perno de la
batería.
7. Conecte primero el cable ROJO de la batería
en la terminal positiva (+) de la batería.
8. Conecte el cable de la tierra NEGRO en la
terminal negativa (-) de la batería.
DISPOSITIVOS DE SEGURIDAD Y RELÉS
El cableado suelto o dañado puede causar que
la cortadora de césped funcione mal, deje de
avanzar o no arranque.
• Revise el cableado. Asegúrese de que todo
el cableado y los conectores estén bien
colocados.
Anillo
retenedor
Cubierta
de polvo
Arandela
Llave cuadrada
(sólo en la rueda posterior)
Base
Del Asiento
Tuerca Tuerca
Perno
Ca ble
Negativo
(Negro)
Cable
Positivo
(Rojo)
