Su nueva cortadora de césped se ha ensamblado en la fábrica con excepción de aquellas partes
que se dejan sin ensamblar para el envío. Para asegurar la operación segura y correcta de la corta-
dora de césped, todas las partes y la ferretería que usted en sam ble se deben apretar bien. Use las
herramientas correctas nec es arias para ase gurar un ajuste apropiado.
HERRAMIENTAS NECESARIAS PARA
EL ENSAMBLADO
El ensamblado será más simple si cuenta con
un conjunto de llaves de cubo. Los tamaños de
llave estándar que necesita se indican en seguida.
(1) Llave de 1/2"
(1) Herramienta de cuchilla
(1) Calibrador de presión para llantas
Cuando se menciona la derecha o la izquierda
en este man ual, esto significa cuando usted se
encuentra en la po si ción de operación (sentado
a l vol ante).
RETIRO DE LA CORTADORA DE
CÉSPED DE LA CAJA DE CARTÓN
DESEMPACADO DE LA CAJA DE CARTÓN
1. Retire todas las partes sueltas accesibles y
las cajas de las partes del cartón.
2. Corte las líneas punteadas de los cuatro
paneles de la caja de cartón. Retire la caja
de cartón y el marco superior como una sola
pieza.
3. Retire los materiales de empaque de la cor-
tadora de césped.
4. Revise si hay cualquier parte suelta o cartones
adicionales y retírelos.
NOTA: Sólo corte la caja de cartón con una
herramienta de cuchilla corta, pues una de
cuchilla larga o una sierra pueden pinchar las
llantas de la unidad.
ENSAMBLADO/PREOPERACIÓN

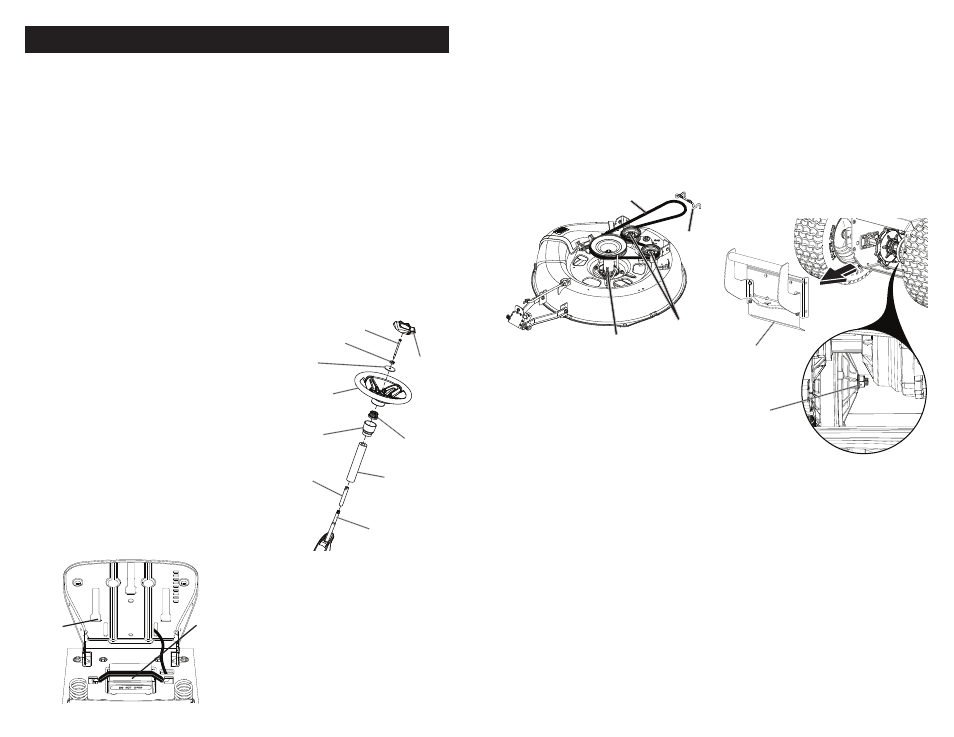

PARA INSTALACIÓN DE COLUMNA DE
DIRECCIÓN
1. Deslice el eje de extensión sobre el eje de
dirección.
2. Deslice la cubierta de espuma de protección
del eje de dirección sobre el eje de dirección.
3. Coloque el manguito de dirección sobre el
eje de dirección y empúlejo hacia abajo para
asegurarlo.
4. Coloque las ruedas delanteras de la cortadora
de césped de modo que apunten en línea
recta hacia adelante.
5. Retire el adaptador del volante y deslice el
adaptador sobre el eje de dirección.
7. Presione el volante en su posición sobre el
eje, instale la arandela grande, bloquee la
arandela y apriete bien el perno.
8. Coloque bien el inserto del volante en el centro
del volante.
Cubierta de
espuma
Adaptador
Volante de dirección
Cubierta
de la dirección
Eje de
extensión
Eje de
dirección
Inserto
Arandela de seguridad
Arandela
plana grande
Perno
REVISE LA BATERÍA
Asegúrese de que la batería esté bien sujetada,
y que todos los cables estén bien conectados.
• La batería está ubicada debajo del asiento.
• La batería se ha cargado por completo en la
fábrica antes de su instalación.
ANTES DE REMOVER EL TRACTOR DE
LA CORREDERA
Batería
Asiento
23
TO CHECK BRAKE
If riding mower requires more than four (4)
feet to stop at highest speed in highest gear
on a level, dry concrete or paved surface,
then brake must be serviced.
You may also check brake by:
1. Park riding mower on a level, dry con-
crete or paved surface, depress clutch/
brake pedal all the way down and engage
parking brake.
2. Place motion control lever in neutral
position.
The rear wheels must lock and skid when
you try to manually push the riding mower
forward. If the rear wheels rotate, then the
brake needs to be serviced. Contact a quali-
fied service center.
TO REPLACE MOWER BLADE DRIVE
BELT
MOWER DRIVE BELT REMOVAL
1. Park riding mower on a level surface.
2. Set parking brake.
3. Lower mower to its lowest position.
4. Remove mandrel cover from mower deck.
5. Remove rear engine plate from unit.
6. Remove rear belt keeper from unit.
7. Carefully roll belt over the top of the
mower blade mandrel.
8. Remove belt from idler pulleys.
9. Check idler pulleys to see that they rotate
freely.
10. Remove belt from rear drive pulley.
MOWER DRIVE BELT INSTALLATION
Install in reverse order following instruc-
tions in "MOWER DRIVE BELT REMOVAL"
section.
Belt
Keeper
Mower Drive Belt
Idler Pulleys
Mandrel
Rear
Transaxle
Cover
Clutch
Adjustment
Nut
TO ADJUST CLUTCH
To ensure proper drive performance, periodic
adjustment of the clutch will be needed.
This adjustment is only necessary when
there is a reduction or loss of drive. Refer
to the maintenance section in this manual
for recommended intervals.
1. Park riding mower on a level surface.
2. Set parking brake.
3. Remove rear transaxle cover.
4. Using a 9/16th wrench, tighten the clutch
adjustment nut by 1/8th of a turn.
CAUTION: Do not over-tighten the clutch
adjustment nut. Only make as many 1/8th
turns as needed.
5. Test riding mower where it will be used
to cut grass.
6. If further adjustment is needed, return to
step 4.
7. After adjustment is completed, replace
rear transaxle cover.
If the clutch adjustment procedure is not ef-
fective, take your riding mower to a qualified
service center for repair and/or adjustment.
