Network Camera User’s Guide
78/95
8
Alarm Input #1 (A). Max 24VDC, 12mA.

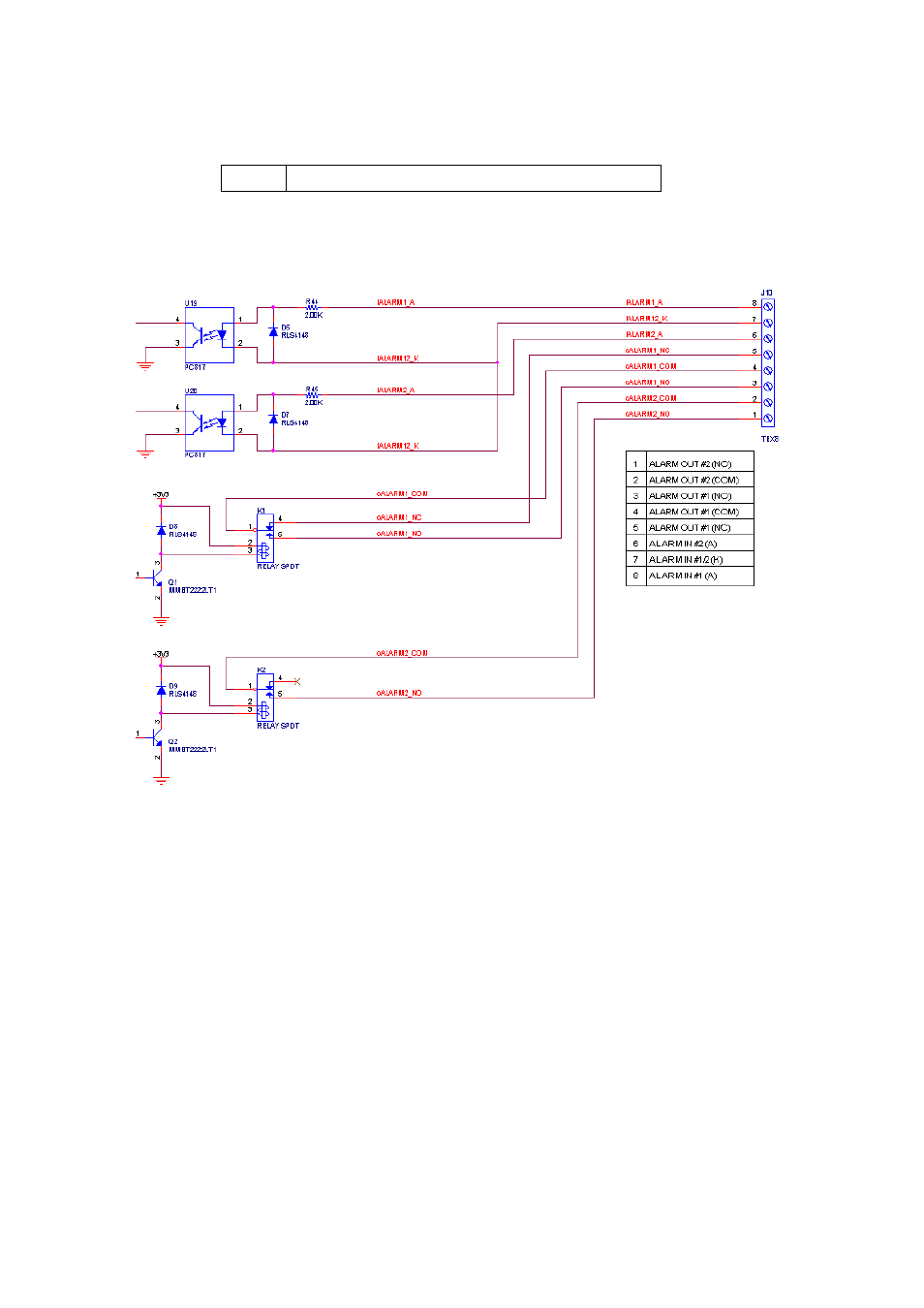

Explanation of External I/O Circuit Diagram Example


CAUTION!
• THE LOW VOAGE/CURRENT CIRCUITS AND HIGH VOAGE/ CURRENT CIRCUITS
ARE IN THE NETWORK CAMERA CIRCUIT. THE QUALIFIED ELECTRICIAN
SHOULD DO THE WIRING NOT BY YOURSELF. INCORRECT WIRING COULD
DAMAGE NETWORK CAMERA. YOU COULD RECEIVE THE FATAL ELECTRIC
SHOCK.
• THE EXTERNAL I/O IS NOT CAPABLE OF CONNECTING DIRECTLY TO DEVICES
THAT REQUIRE LARGE AMOUNTS OF CURRENT. IN SOME CASES, A CUSTOM
INTERFACE CIRCUIT (CUSTOMER PROVIDED) MAY HAVE TO BE USED. SERIOUS
DAMAGE TO NETWORK CAMERA MAY RESU IF A DEVICE IS CONNECTED TO
THE EXTERNAL I/O THAT EXCEEDS ITS ELECTRICAL CAPABILITY.
