Ansluta en komponentvideokälla
Undersök din videokälla för att avgöra om den har en uppsättning tillgängliga
komponentvideoutgångar:
• Om den har det kan du fortsätta med denna procedur.
• Om inte får du överväga på nytt vilken metod du kan använda för att ansluta enheten.
För att ansluta projektorn till en komponentvideokälla:
1. Ta en adapterkabel för komponentvideo till VGA (D-Sub) och anslut änden med 3 RCA-
anslutningar till videokällans komponentvideoutgångar. Avpassa kontakternas färger med
uttagens färger; grönt med grönt, blått med blått, och rött med rött.
2. Anslut den andra änden av adapterkabeln för komponentvideo till VGA (D-Sub) (med en
kontakt av D-Sub-typ) till D-SUB/COMP IN-uttaget på projektorn.
3. Om du vill använda dig av projektorns inbyggda högtalare (mixat monoljud) tar du lämplig
ljudkabel och ansluter ena änden till ljudutgången på datorn och den andra änden till
ljuduttaget i projektorn.

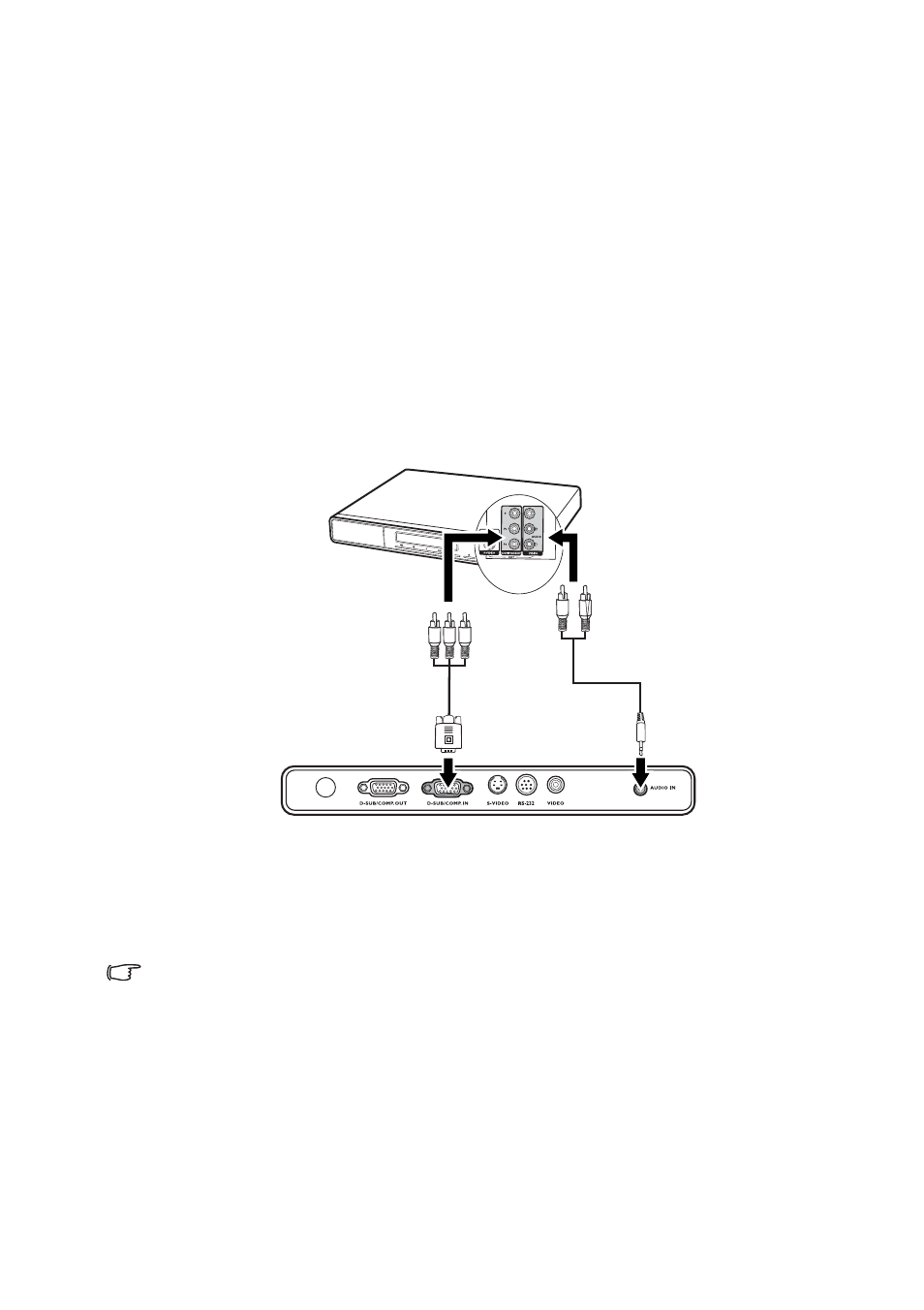

Den slutgiltiga anslutningsvägen bör se ut som enligt följande diagram:
Om du ansluter projektorn till en högdefinitions-TV (HDTV)-box, stöds följande
standarder:
• Projektorn kan endast spela upp mixat monoljud, även om en insignal med stereoljud är
ansluten. Se
"Ansluta ljud" på sida 13 för detaljer.
• Komponentvideo är den enda videoutgång som levererar bilder med äkta 16:9 bildförhållande.
• Om den valda bilden inte visas trots att du slagit på projektorn och valt rätt videokälla,
kontrollera att källenheten är påslagen och fungerar som den ska. Kontrollera även att
signalkablarna är ordentligt anslutna.
• 480i • 480p
• 576i • 576p
• 720p (50/ 60 Hz) • 1080i (50/ 60 Hz)
Ljudkabel
A/V-enhet
Adaptersladd för
komponentvideo
till VGA (D-Sub)
