Русский

Установка

Комплект поставки

Функциональные возможности

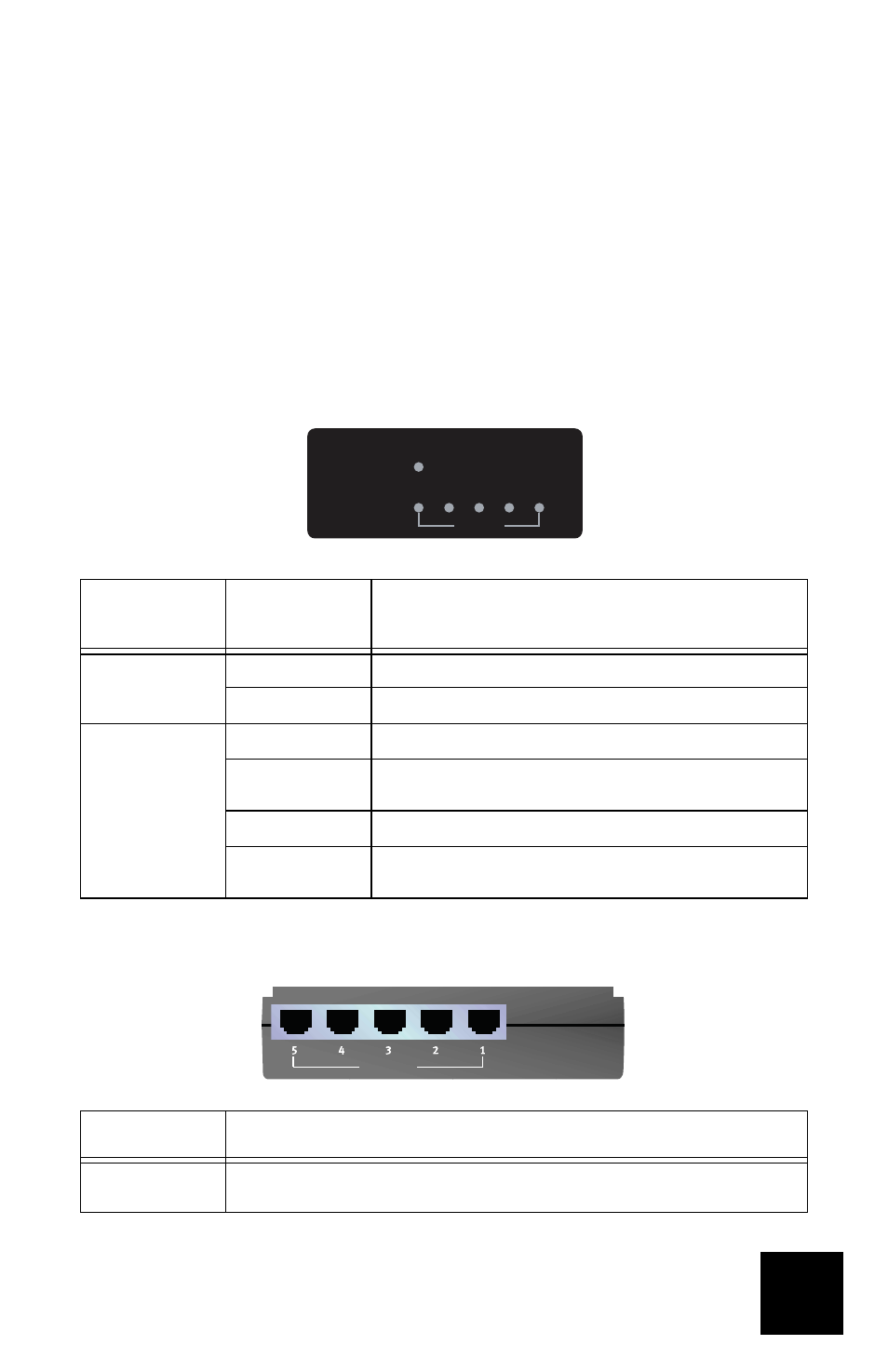

Вид спереди
На коммутаторе имеются следующие индикаторы состояния:

Задняя панель
На задней панели коммутатора имеются следующие разъемы:

Коммутатор Ethernet с четырьмя
портами 10/100 Мбит/с

- Краткое руководство по

установке

- Адаптер питания

Индикатор

Цвет -

Операция

Функция

Power (Питание)

Горит зеленым

Питание подается

Не горит

Питание не подается

Link/Act 1-5

(Каждый индикатор
соответствует
сетевому порту на
задней панели.)

Зеленый

Скорость соединения LAN 100 Мбит/с

Мигает зеленым

Прием и передача данных через соответствующий сетевой порт
со скоростью 100 Мбит/с

Оранжевый

Скорость соединения LAN 10 Мбит/с

Мигает оранжевым

Прием и передача данных через соответствующий сетевой порт
со скоростью 10 Мбит/с

Порты

Функция

Сетевые порты
с 1 по 5

Используются для подсоединения устройств Ethernet к Коммутатор Ethernet с четырьмя
портами 10/100 Мбит/с

5 Port 10/100Mbps Ethernet Switch

Link/Act

Power

AUTO-MDIX
