49
Portuguęs
Instalação
Conteúdo da embalagem
- 5-Port 10/100Mbps Ethernet Switch - Manual de Instalação Rápida - Adaptador de corrente

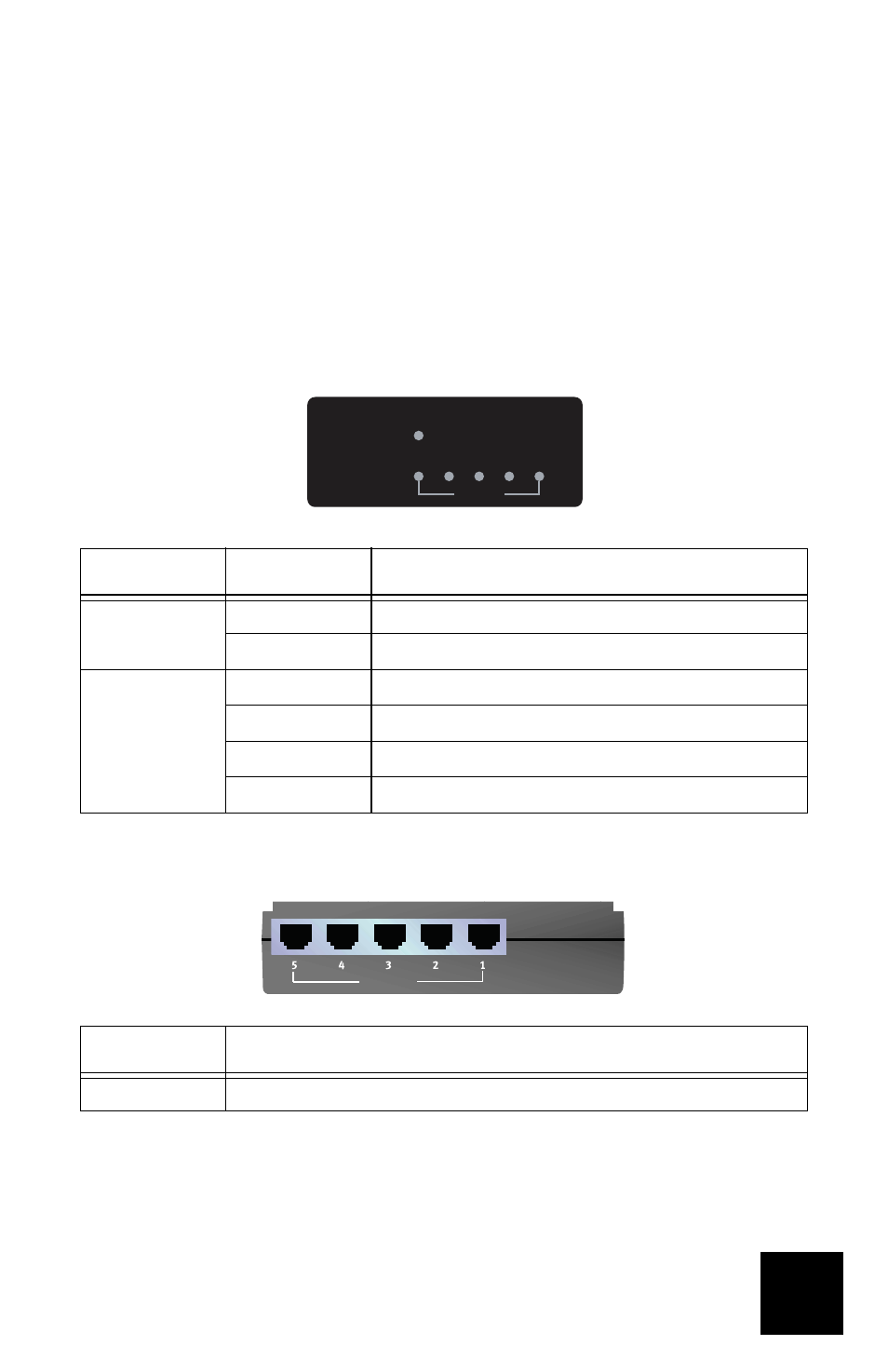

Características físicas
Frente
O comutador com com os seguintes LEDs de estado:
Traseira
O painel traseiro do comutador conta com os seguintes conectores:
LED Cor - Acção Função
Power (Alimentation) Verde sólido A receber energia
Desligado Não está a receber energia
Link/Act 1-5
(Cada LED
corresponde a uma
porta LAN no painel
traseiro.)
Verde Ligação à LAN de 100 Mbps
Verde intermitente A enviar e receber dados a 100 Mbps na porta LAN correspondente
Laranja Ligação à LAN de 10 Mbps
Laranja intermitente A enviar e receber dados a 10 Mbps na porta LAN correspondente
Portas Função
Portas LAN 1 a 5 Utilizada para ligar dispositivos Ethernet ao 5-Port 10/100Mbps Ethernet Switch
5 Port 10/100Mbps Ethernet Switch 5 Port 10/100Mbps Ethernet Switch
Link/Act Link/Act
Power Power
1 2 3 4 5
AUTO-MDIX
