17
Deutsch
Installation
Packungsinhalt
- 5-Port 10/100Mbps Ethernet Switch - Installationsanleitung - Netzteil
Technische Merkmale

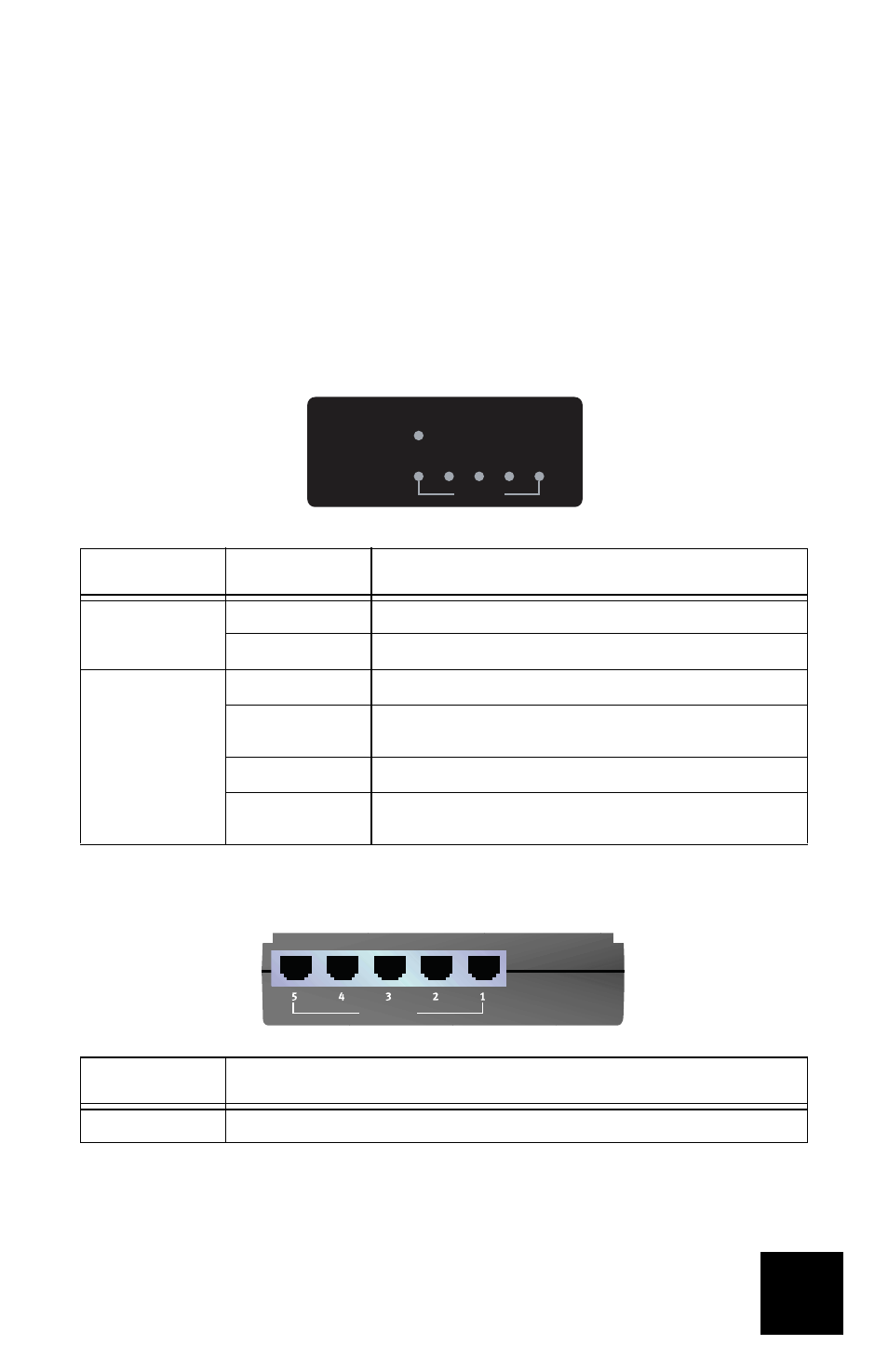

Vorderseite
Am Switch befinden sich die folgenden Status-LEDs:
Rückseite
An der Rückseite des Switch befinden sich die folgenden Anschlüsse:
LED Farbe - Vorgang Funktion
Power Grün Stromzufuhr aktiv
Aus Keine Stromzufuhr
Link/Act 1-5
(Jede LED entspricht
einem LAN-Anschluss
an der Rückseite des
Geräts.)
Grün 100 Mbps LAN-Verbindung
Grün - blinkend Senden und Empfangen von Daten (100 Mbps) am entsprechenden
LAN-Anschluss
Orange 10 Mbps LAN-Verbindung
Orange - blinkend Senden und Empfangen von Daten (10 Mbps) am entsprechenden
LAN-Anschluss
Anschlüsse Funktion
LAN-Anschlüsse 1 bis 5 Zum Verbinden von Ethernet-Geräten mit 5-Port 10/100Mbps Ethernet Switch
5 Port 10/100Mbps Ethernet Switch 5 Port 10/100Mbps Ethernet Switch
Link/Act Link/Act
Power Power
1 2 3 4 5
AUTO-MDIX
