9
Français
Installation
Contenu de la boîte
- 5-Port 10/100Mbps Ethernet Switch - Guide d'installation rapide - Adaptateur secteur

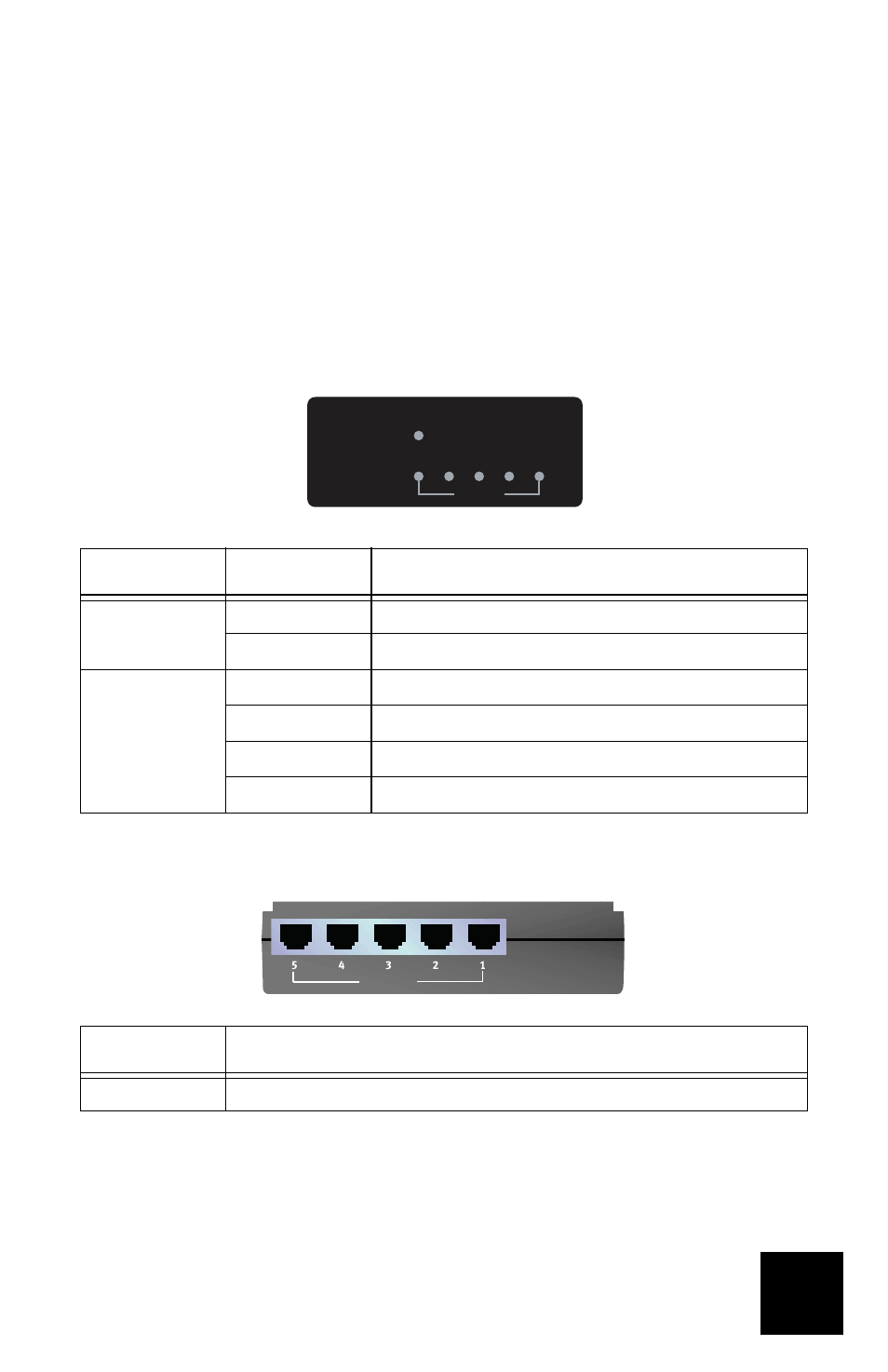

Caractéristiques matérielles
Face avant
Le commutateur comporte les voyants de statut suivants :
Face arrière
L'arrière du commutateur comporte les connecteurs suivants :
Voyant DEL Couleur - Action Fonction
Power (Alimentation) Vert continu Sous tension
Eteint Hors tension
Link/Act (de 1 à 5)
(Chaque voyant
correspond à un port
LAN situé à l'arrière).
Vert Connexion LAN 100 Mbits/s
Vert clignotant Envoi et réception de données à 100 Mbits/s au port LAN correspondant
Orange Connexion LAN 10 Mbits/s
Orange clignotant Envoi et réception de données à 10 Mbits/s au port LAN correspondant
Ports Fonction
Ports LAN 1 à 5 Utilisé pour connecter des périphériques Ethernet au 5-Port 10/100Mbps Ethernet Switch
5 Port 10/100Mbps Ethernet Switch 5 Port 10/100Mbps Ethernet Switch
Link/Act Link/Act
Power Power
1 2 3 4 5
AUTO-MDIX
