Espańol

Instalación

Contenido de la caja

- 5-Port 10/100Mbps Ethernet Switch

- Guía breve de instalación

- Fuente de alimentación

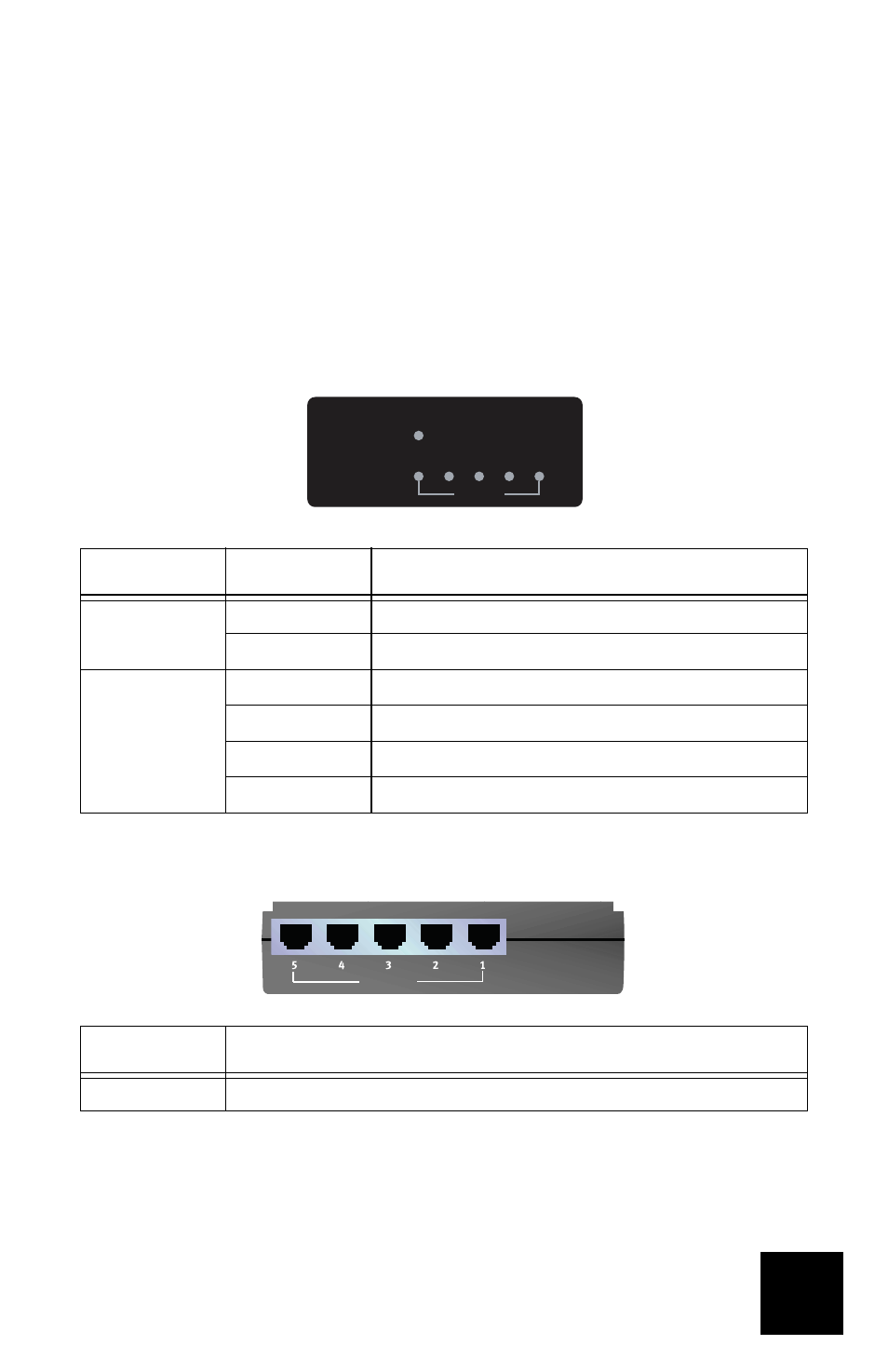

Características físicas:

Parte frontal
El conmutador cuenta con los siguientes LED de estado:

Atrás
La parte posterior del conmutador cuenta con los siguientes conectores:

LED

Color y estado

Función

Power (Alimentación)

Verde fijo

Recepción de corriente

Apagado

Sin recepción de corriente

Link/Act 1-5

(A cada LED le
corresponde uno
de los puertos LAN
situados en la parte
posterior.)

Verde

Conexión LAN a 100 Mbps

Verde intermitente

Envío y recepción de datos a 100 Mbps en el puerto LAN correspondiente

Naranja

Conexión LAN a 10 Mbps

Naranja intermitente

Envío y recepción de datos a 10 Mbps en el puerto LAN correspondiente

Puertos

Función

Puertos LAN del 1 al 5

Se utilizan para conectar dispositivos Ethernet al 5-Port 10/100Mbps Ethernet Switch

5 Port 10/100Mbps Ethernet Switch

Link/Act

Power

AUTO-MDIX
