microfiltre sur le câble reliant votre routeur ADSL à la prise téléphonique, à moins que le
microfiltre ne dispose d'une prise pour le routeur et pour le téléphone.
Etape 2. Branchement des câbles

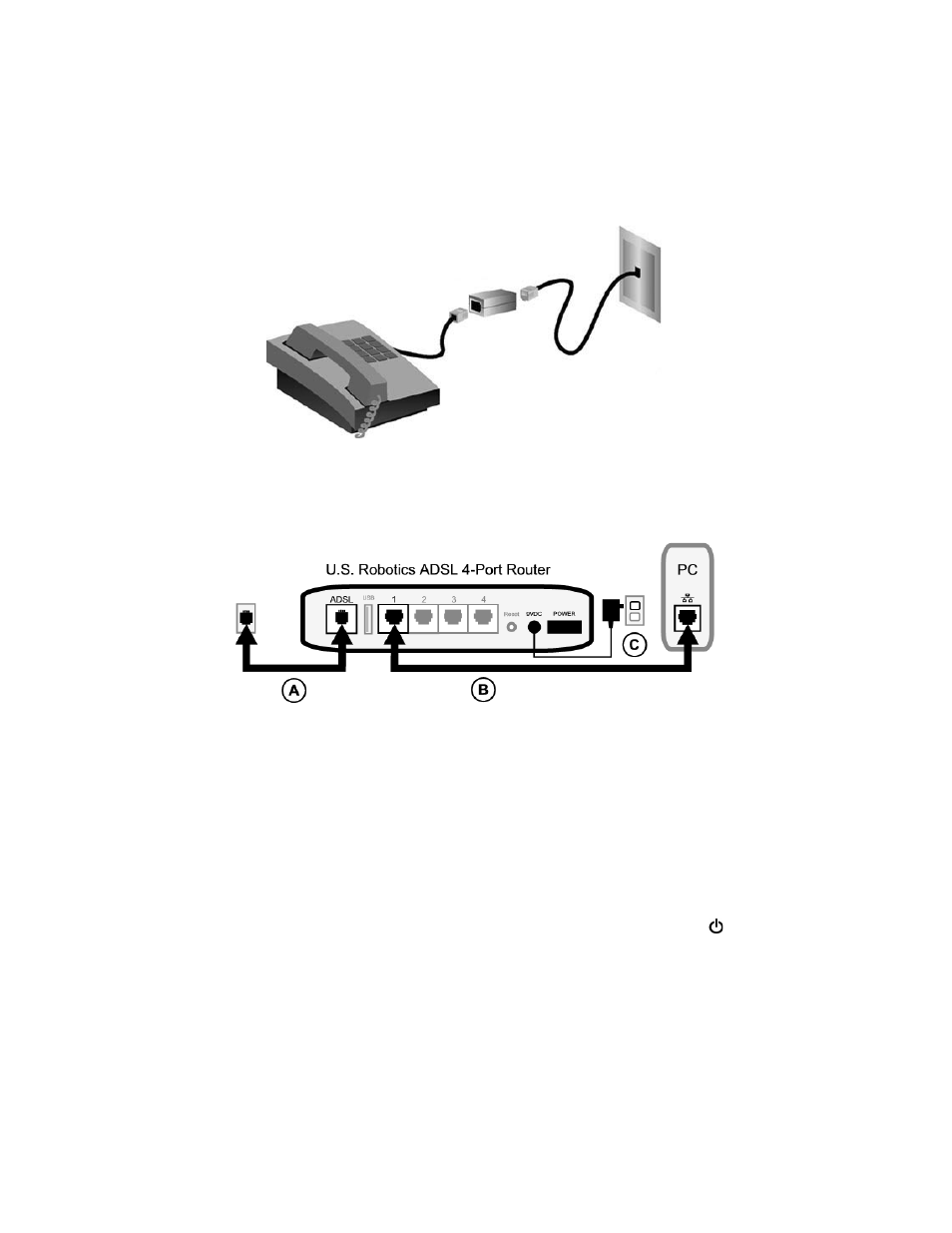

Reliez le routeur à l'ordinateur à l'aide du câble Ethernet fourni. Le schéma ci-dessous
vous montre toutes les connexions entre les périphériques une fois l'installation
terminée.
Pour effectuer les connexions requises, procédez comme suit :
A. Branchez une extrémité du cordon téléphonique gris au port téléphonique ADSL
situé à l'arrière de votre routeur. Branchez l'autre extrémité à la prise téléphonique
murale.
B. Connectez le câble Ethernet. Même s'il est possible de connecter jusqu'à quatre
systèmes de cette manière, nous vous conseillons de ne connecter les
périphériques supplémentaires qu'une fois l'installation initiale terminée. Branchez
une extrémité du câble Ethernet à l'un des ports (
1, 2, 3 ou 4) situés à l'arrière du
routeur. Branchez l'autre extrémité au port Ethernet de la carte d'interface réseau
de votre ordinateur.
C. Branchez une extrémité de l'adaptateur secteur AC dans la prise 9VDC à l'arrière de
votre routeur et l'autre extrémité à une prise murale standard. Si le voyant DEL
situé à l'avant du routeur est éteint, appuyez sur l'interrupteur Power (Alimentation)
à l'arrière du routeur.
