Conexión del Puerto DB9
—Opcional—*
Usando el cable suministrado por
Tripp Lite, conecte el puerto DB9 de
su servidor principal de archivos al
puerto DB9 rotulado “SMART”
(Inteligente), el cual provee
comunicaciones completas e
inteligentes tipo RS-232.**
Si usted desea conectar
computadoras
adicionales:
Conéctelas a los puertos DB9 rotulados
“BASIC” (Básicos o secundarios) los
cuales incluyen capacidad básica de
cierre.
Coloque los interruptores “LAN Interface
Jumper” (Conexiones de Interfases para
Redes) correspondientes a los puertos
básicos o secundarios en la posición
“ACTIVAR” (Habilitar, hacia abajo).
Refiérase al diagrama para determinar
los puertos que controla cada
interruptor***
a.
b.

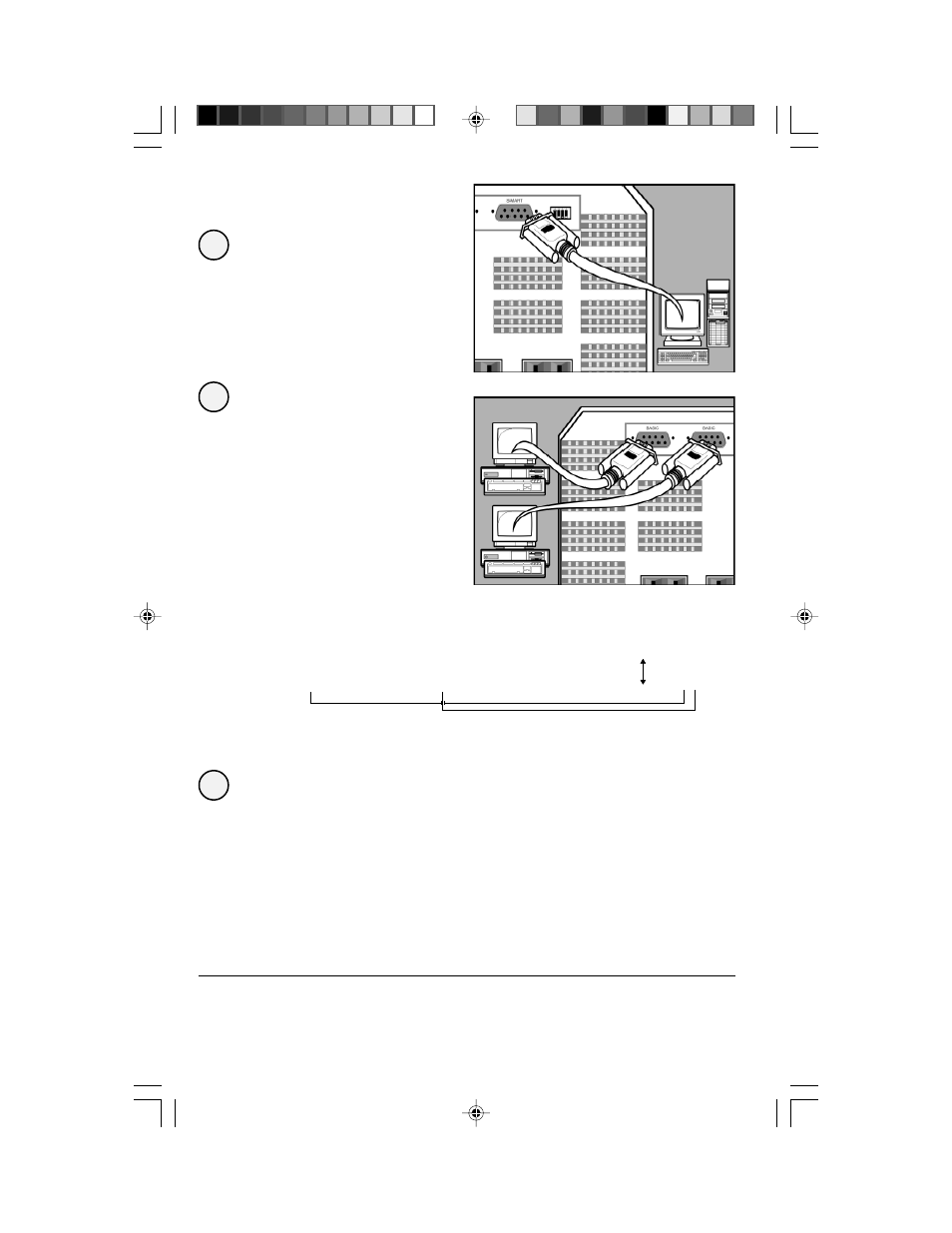

2a. Panel Posterior
* La conexión a los puertos seriales es opcional. Este sistema UPS funcionará adecuadamente aún sin estas conexiones.
** El puerto DB9 “SMART” (Inteligente) está siempre activado y no es controlado por los interruptores “LAN Interface
Jumper” (Conexiones de Interfases para Redes).
*** Si usted no desea conectar computadoras a todos los puertos DB9 “BASIC” (Básicos o secundarios), coloque los
interruptores “LAN Interface Jumper” (Conexiones de Interfases para Redes) correspondientes a los puertos secundarios
en la posición “DESACTIVAR” (Inhabilitar, hacia arriba). Nota: “Jumper #3” (Conexión No. 3) no cumple función alguna.
Instale el software ejecutando el programa de instalación
apropiado para su sistema operativo.
2b. Panel Posterior
Conmutador #2 Y # 1
(Interuptores de Interfase Para Redes)
DESACTIVAR
ACTIVAR
