Divisor de Señal 1-a-2 para
Acoplamiento Sencillo a DVI

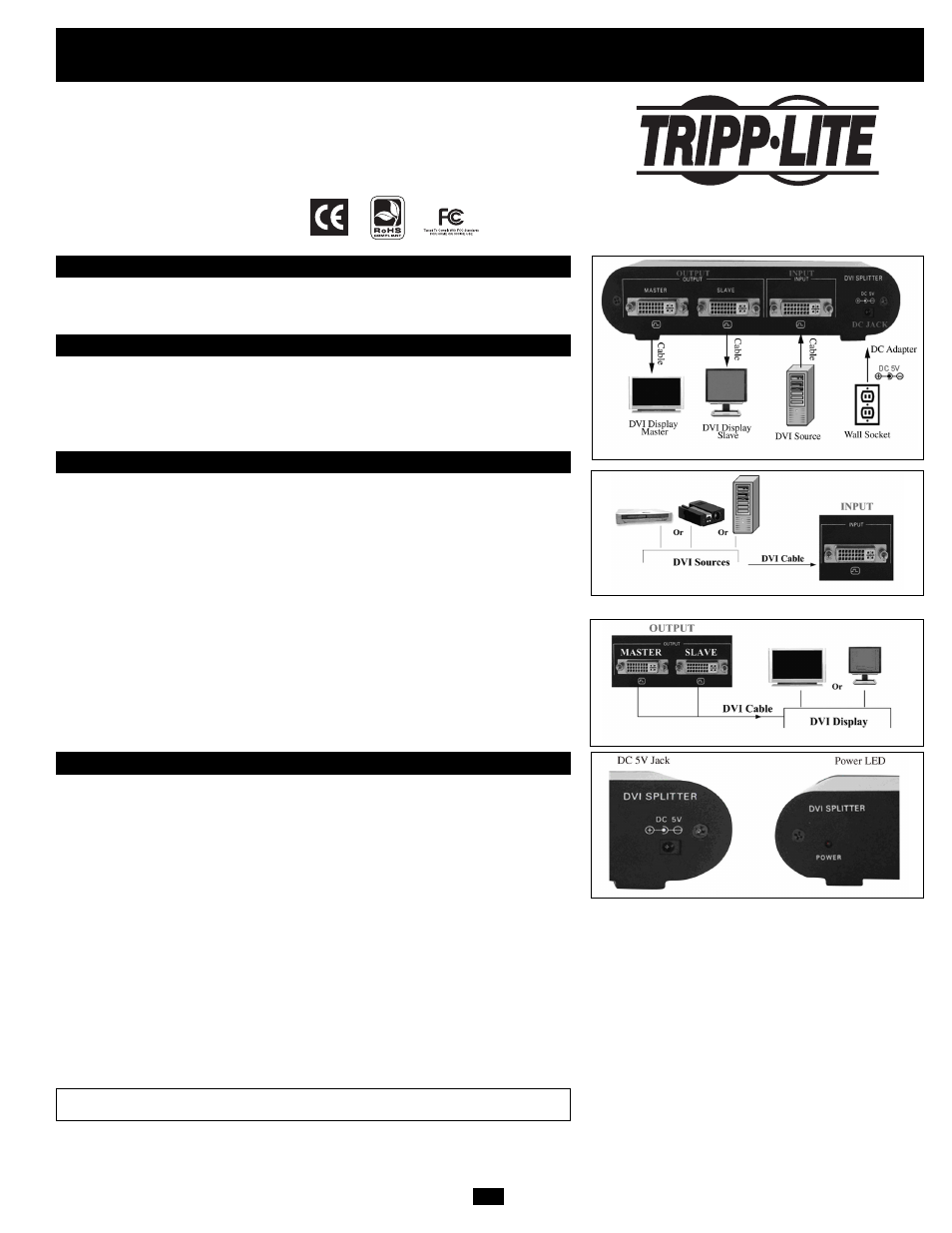

Figura 1.
Figura 2.
Figura 3.
Figura 4.
• Divisor de Señal 1-a-2 para Acoplamiento Sencillo a DVI B116-002
• Adaptador CA (100-240V), Salida de 5V 0.5A
• Manual del Propietario
Características y Descripción del Producto
El Divisor de Señal 1-a-2 para Acoplamiento Sencillo a DVI B116-002 permite que una
sola fuente DVI sea dividida y proyectada en dos monitores DVI simultáneamente. Las
características principales del producto son:
• Consumo de 5V 0.5A• Soporta resoluciones a UXGA
• Velocidad de píxeles hasta 165 MHz
Instalación
Figura 1: Ubicación de las Conexiones de Entrada y Salida
1. Conecte el dispositivo fuente del DVI al divisor marcado INPUT [ENTRADA] en el
B116-002. (Figura 2)
Figura 2: Conexión de la Fuentes del DVI
2. Conecte los cables del DVI entre las pantallas DVI y el divisor de señal B116-002
marcados OUTPUT MASTER [SALIDA MAESTRA] y OUTPUT SLAVE [SALIDA
ESCLAVA]. Asegúrese que los cables de la fuente DVI están conectados al puerto
INPUT [ENTRADA] y que los cables de la pantalla DVI están conectados a los puertos
OUTPUT [SALIDA]. (Figura 3)
Figure 3: Conexión de la pantalla DVI
3. Conecte el cable del adaptador CD al enchufe CD 5V y conéctelo a la toma de corriente en
la pared. El LED POWER[ENCENDIDO], al frente, se iluminará. (Figura 4)
Figure 3: Conexión del Adaptador CD
4. Encienda su pantalla DVI antes de encender sus fuentes del DVI.
Solución de Problemas
Si está teniendo problemas con su Divisor de Señal B116-002, intente las siguientes
soluciones:
• Asegúrese que los cables de la fuente y la pantalla están trabajando adecuadamente.
Conecte un cable DVI entre la fuente y la pantalla para verificar que el cable es
funcional. Repita la prueba con todos los cables.
• Si los cables del DVI están funcionando adecuadamente, use dos cables para probar los
puertos en el Divisor de Señal B116-002. Conecte un cable entre la fuente del DVI y el
puerto INPUT [ENTRADA]. Use el Segundo cable para conectarlo entre el puerto
OUTPUT MASTER [SALIDA MAESTRA] y la pantalla DVI. Usando la misma
pantalla, continué probando conectando la pantalla a OUTPUT SLAVE. [SALIDA
ESCLAVA] Si todos los puertos trabajan, el B116-002 está funcionando correctamente.
• Si la unidad está conectada pero el LED de encendido no está iluminado, verifique que
el suministro de corriente eléctrica esté funcionando. Use un Voltímetro para medir la
salida del adaptador CD para cerciorarse de que hay 5V. Si la salida es de 5V, el
adaptador CD es funcional y el B116-002 ha fallado. Nota: El positivo (+) está en
medio de la clavija y la tierra (-) está en la parte externa de la clavija.
Contenido del Empaque
Nota: Siga estas instrucciones y procedimientos de operación para asegurar un rendimiento correcto y prevenir daños a esta unidad o a los dispositivos conectados.
