Tripp Lite APS 912 INT - Manual (Page 36)

36
9
3
15
6 1
13
5 4 14 8 2
12
9
11
13
15
1 6 5 4 14 8 2
10 9
7

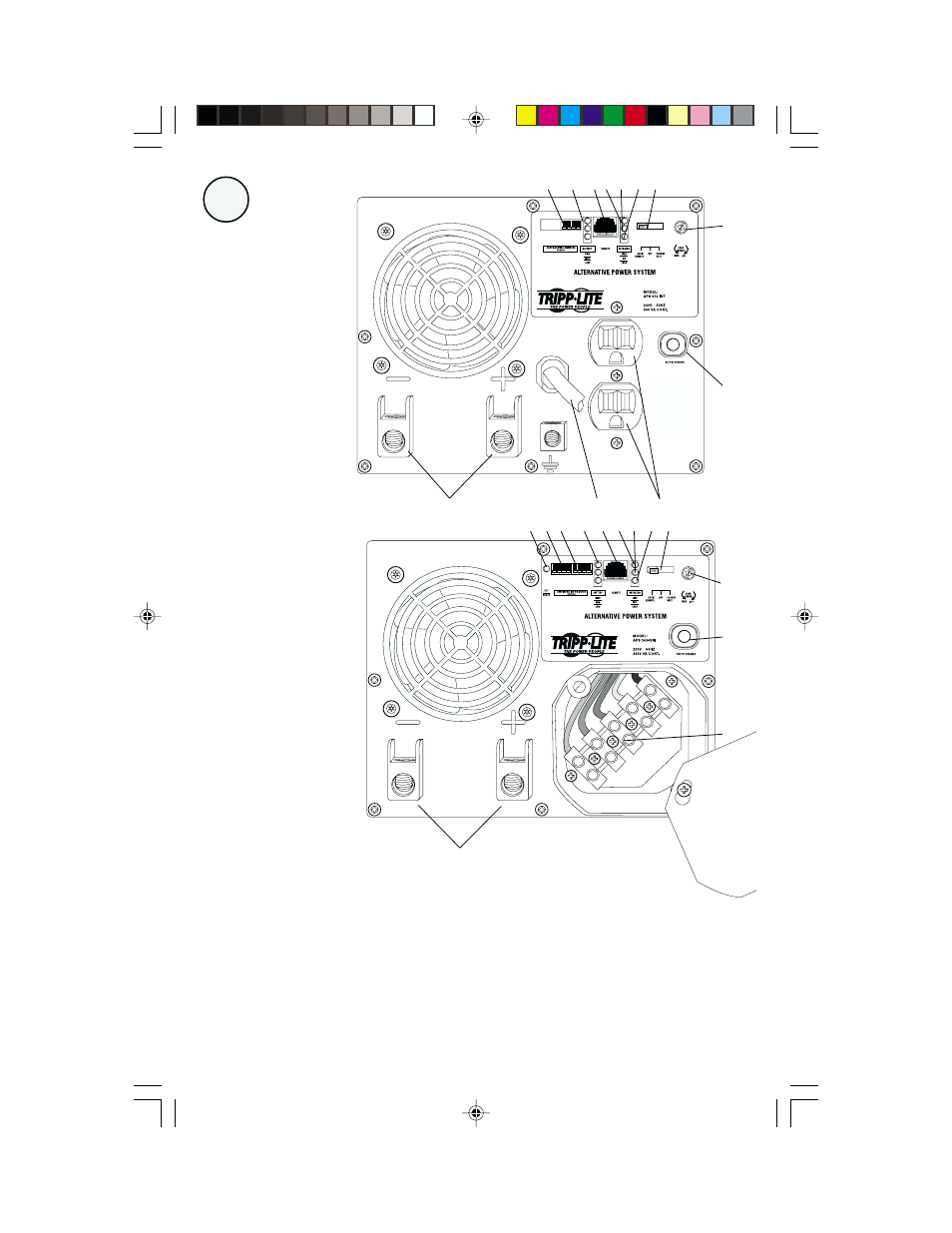

1. Operating Mode Switch (All models)
2. DIP Switch Group A (All models)
3. DIP Switch Group B (Select models only)
4. “LINE” (All models)
5. “INV” (Inverting—all models)
6. “LOAD” (All models)
7. “CUT/BOOST” (VR models only)
8. “BATTERY HI/MED/LO” (All models)
9. DC Input Terminals (All models)
10. AC Receptacles (Corded models only)
11. Fixed AC Input Line Cord fixed (Corded models only)
12. AC Input/Output Terminal Strip (Hardwire models only)
13. Resettable Circuit Breaker (All models)
14. Remote Module Connector (All models)
15. Load Sense Potentiometer (All models)
1. Interruptor “Operating Mode”
(Modo de operación)
2. Grupo A de Interruptores DIP
(Todos los modelos)
3. Grupo B de Interruptores DIP
(Modelos selectos únicamente)
4. “LINE” (Línea)
(Todos los modelos)
5. “INV” (Inversor )
(Todos los modelos)
6. “LOAD” (Carga Conectada)
7. “CUT/BOOST” (disminuyendo / elevando)
(Modelos VR solamente)
8. “BATTERY HI/MED/LO”
(Carga de Baterías Alta/Media/Baja)
(Todos los modelos)
9. Terminales de Entrada de CD (Todos los modelos)
10. Receptáculos de CA
(Solamente en los modelos con cable de CA)
11. Cable de Línea de CA
(Solamente en los modelos con cable de CA)
12. Barra de Terminales de Toma Directa a Entrada/Salida
de CA (Modelos con toma directa al circuito solamente)
13. Interruptor de Circuito con Restablecimiento
14. Conector para el Módulo de Control Remoto
(Todos los modelos)
15. Potenciómetro Sensor de Carga Conectada
(Todos los modelos)
B. Hardwired Model
Modelo con Toma Directa al Circuito
A. Corded Model
Modelo con Cable
93-1425 (9906057) 03/00
9906058 230V APS MV-cabinet--Spanish.p65 3/21/00, 4:41 PM 36
