4

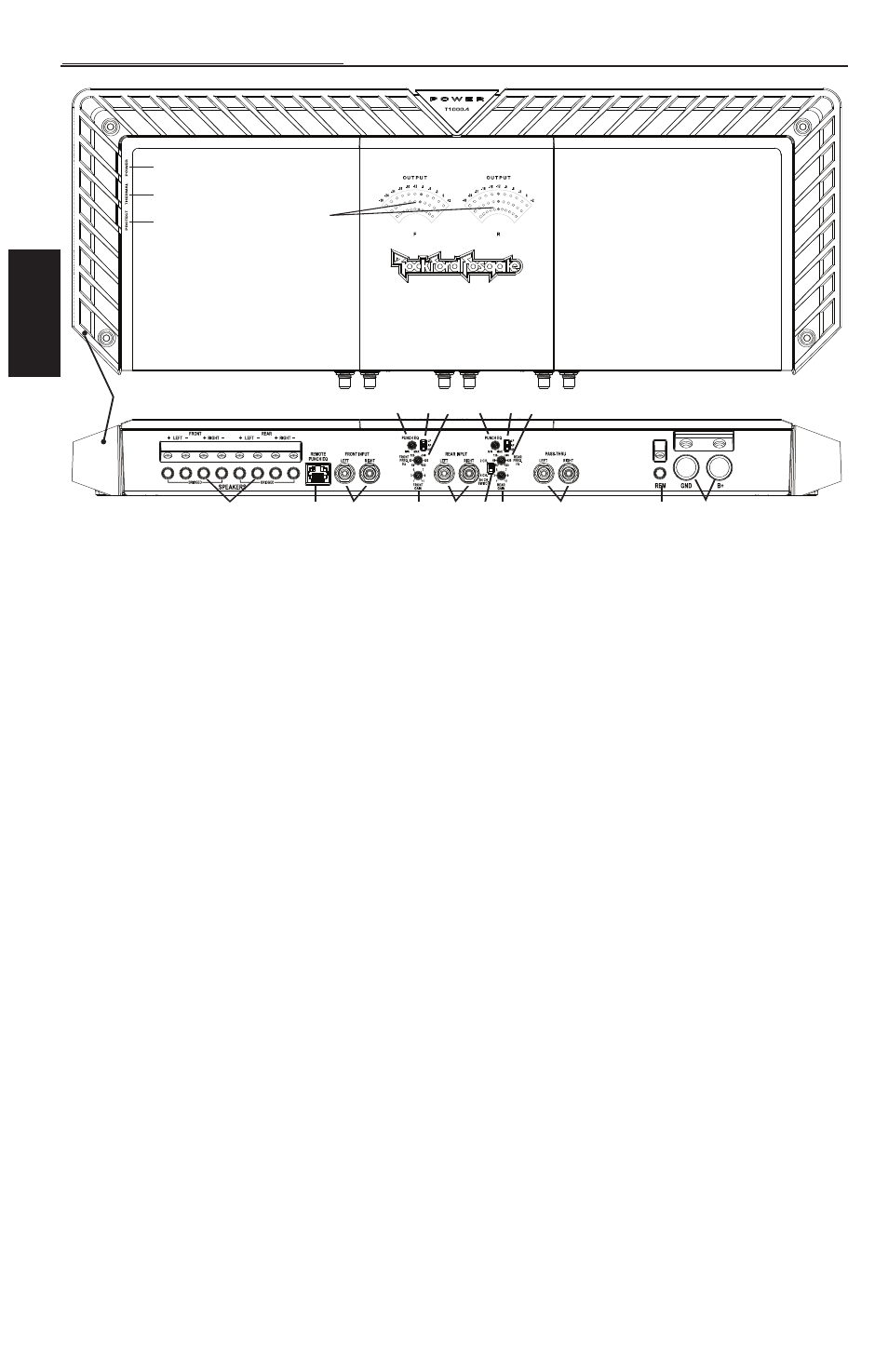

Español
C
ARACTERÍSTICAS DEL
D
ISEÑO
1
2
3 4
5
67 8 8
9 10 11 11 10
12 12 13 14 15 16
9
1. LED de alimentación (Parte superior de la unidad) – Este LED azul se ilumina cuando se enciende
la unidad.
2. LED de temperatura (Parte superior de la unidad) – Este LED rojo se ilumina si el amplificador
llega a la tercera etapa de protección térmica. El amplificador se apagará para enfriarse si esto sucede.
3. LED de protección (Parte superior de la unidad) – Este LED amarillo se ilumina si se detecta un
corto circuito o una impedancia demasiado baja en las conexiones del altavoz. El amplificador se apagará
automáticamente si esto sucede.
4. Visualización de la salida (parte superior de la unidad) - Esta visualización de LED que imita
agujas muestra la salida delantera y trasera en tiempo real del amplificador desde - 00 (infinito) hasta
+2dB. Durante el funcionamiento normal el indicador no debe llegar a +2dB, pues esto indica recorte.
5. Disipador térmico de aluminio fundido - El disipador térmico de aluminio fundido del amplificador
Power disipa el calor generado por los circuitos.
6. Terminales de altavoz - Estos conectores para cable de servicio pesado niquelados (+ y -) aceptarán
cables de calibre 8 a 16 AWG.
7. Remote Punch EQ (Controlador Opcional) - La conexión del Remote Punch EQ se hace usando
cable RJ-45 y se puede instalar en una variedad de maneras distintas para tener acceso fácil para el control.
Se usa el control para reforzar información de baja y/o alta frecuencia para vencer el ruido de la calle. El
remoto omite el Punch EQ en el amplificador cuando está conectado.
NOTA:
Los controles remotos Punch Bass y Para-Punch previos (anteriores a 2007) no funcionarán con estos
amplificadores.
8. Conectores RCA de entrada - Los conectores RCA de audio profesionales montados en el panel
proporcionan una fácil conexión para la entrada del nivel de las señales. Están niquelados para resistir el
deterioro de las señales causado por la corrosión. Su diseño reduce el esfuerzo creado en los tableros
cuando se conectan o desconectan los cables RCA.
9. Punch EQ - Un Punch EQ basado en girador que elimina el desplazamiento de la frecuencia con el
refuerzo. Esto funciona junto con el interruptor de cruce en el amplificador.Cuando está ajustado para la
operación en Pasa Bajos (Low Pass,LP) esto es un Refuerzo de Bajos variable.Cuando está ajustado para la
operación en Pasa Altos (High Pass,HP) esto es un Refuerzo de Bajos Medianos y Agudos variable.Cuando
está ajustado para la operación en Todos Pasan (All Pass,AP),se refuerzan ambas frecuencias Bajas y Altas.
10. Interruptor de cruce - Se usa para seleccionar funcionamiento Pasa Altos (HP), Pasan Todos (AP) o Pasa
Bajos (LP).
11. X-Over (transición) variable – Los amplificadores tienen un filtro Butterworth de 24dB/octava
incorporado, con un punto de transición variable de 50Hz a 500Hz.
12. Control de ganancia - el control de ganancia de entrada está precalibrado para que iguale la salida de la
mayoría de las unidades fuente. Se puede ajustar para que iguale los niveles de salida de una variedad de
unidades fuente.
