29

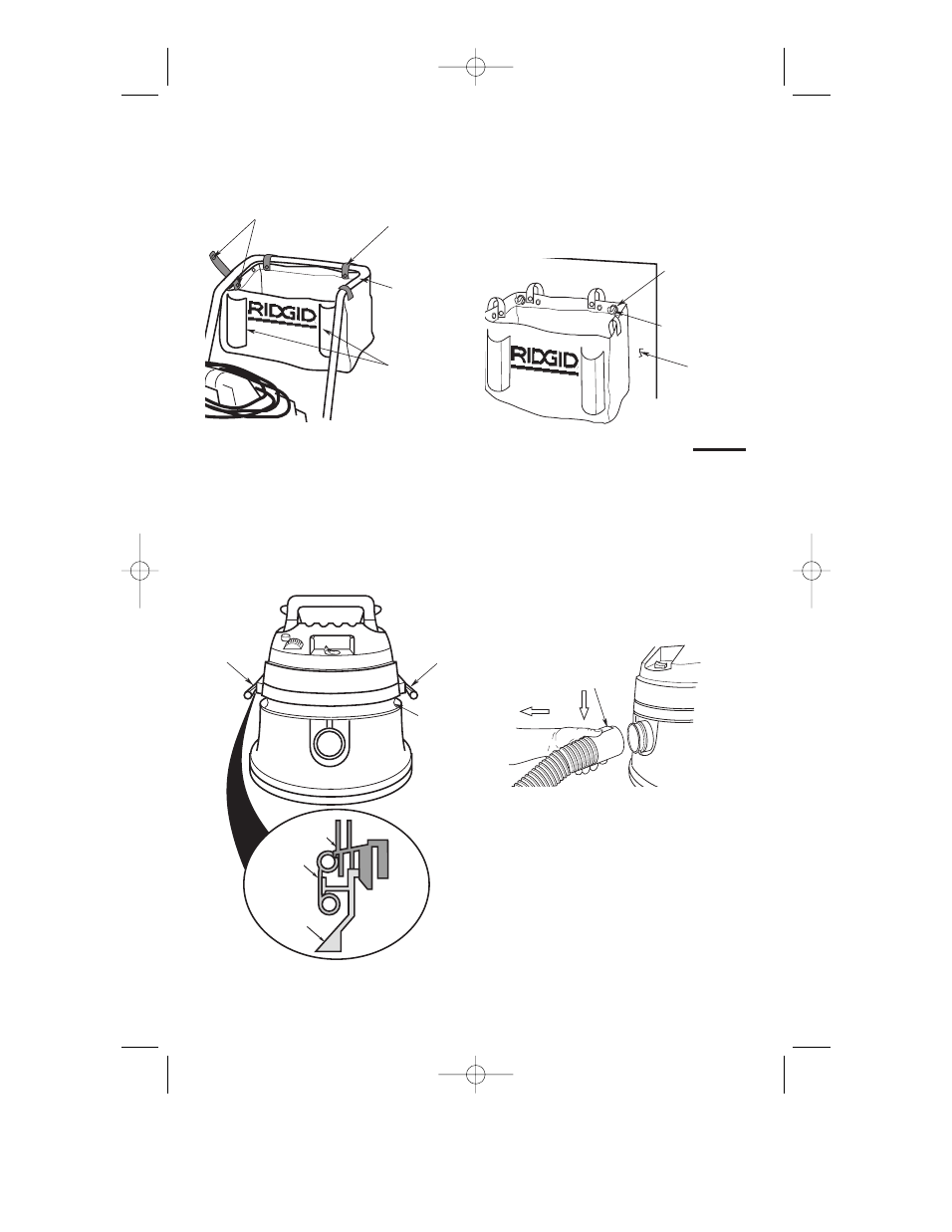

Ensamblaje de la aspiradora para mojado/seco
1. Posicione el ensamblaje del cabezal del motor
sobre el ensamblaje del tambor/base de soporte,
de la manera que se muestra en la ilustración
(ensamblado antes).
2. Gire ambos pestillos hacia abajo y presione hasta
que los oiga acoplarse a presión sobre las
pestañas del tambor.
Wall Mount
Hook
Grommet
Wall
Tote Snaps
Tote
Straps (4)
Handle
Extension
Wand
Storage
Locations
Drum
Latch Drum
Latch
Drum
Flange
Latch
Drum
Powerhead
Assembly
Instalación del portaherramientas
1. Instale el portaherramientas de la manera que se
muestra en la ilustración, con los portatubos
extensores orientados hacia la unidad.
Introduzca la manguera
Introduzca el extremo con botón pulsador de la
manguera “arrastrable” en la entrada de la aspiradora.
La manguera debe acoplarse a presión en su sitio.
Para quitar la manguera de la aspiradora, oprima el
botón de liberación que está en el ensamblaje de la
manguera y tire de la manguera hasta sacarla de la
entrada de la aspiradora, de la manera que se muestra
en la ilustración.
Release
Button Press
and
Pull
2. Como solución alternativa de almacenamiento, el
portaherramientas puede colgar de una pared. Se
deben sujetar firmemente a la pared dos ganchos
de montaje (no suministrados) de la manera que
se muestra en la ilustración (los ganchos se
venden por separado).
Acopladores
de la bolsa Correas de la
bolsa (4)
Asa
Pestillo
del tambor Pestillo
del tambor
Pestaña
del tambor
Oprima el
botón y
tire de la
manguera
Botón de
liberación
Aro interior
Gancho de
montaje
en la pared
Pared
Ubicaciones de
almacenamiento
de los tubos
extensores
Pestillo
Tambor
Ensamblaje
del cabezal
del motor
