27
Si cualquiera de las piezas falta o está dañada,
póngase en contacto con Servicio al Cliente.
No monte la aspiradora hasta que tenga todas las
piezas.

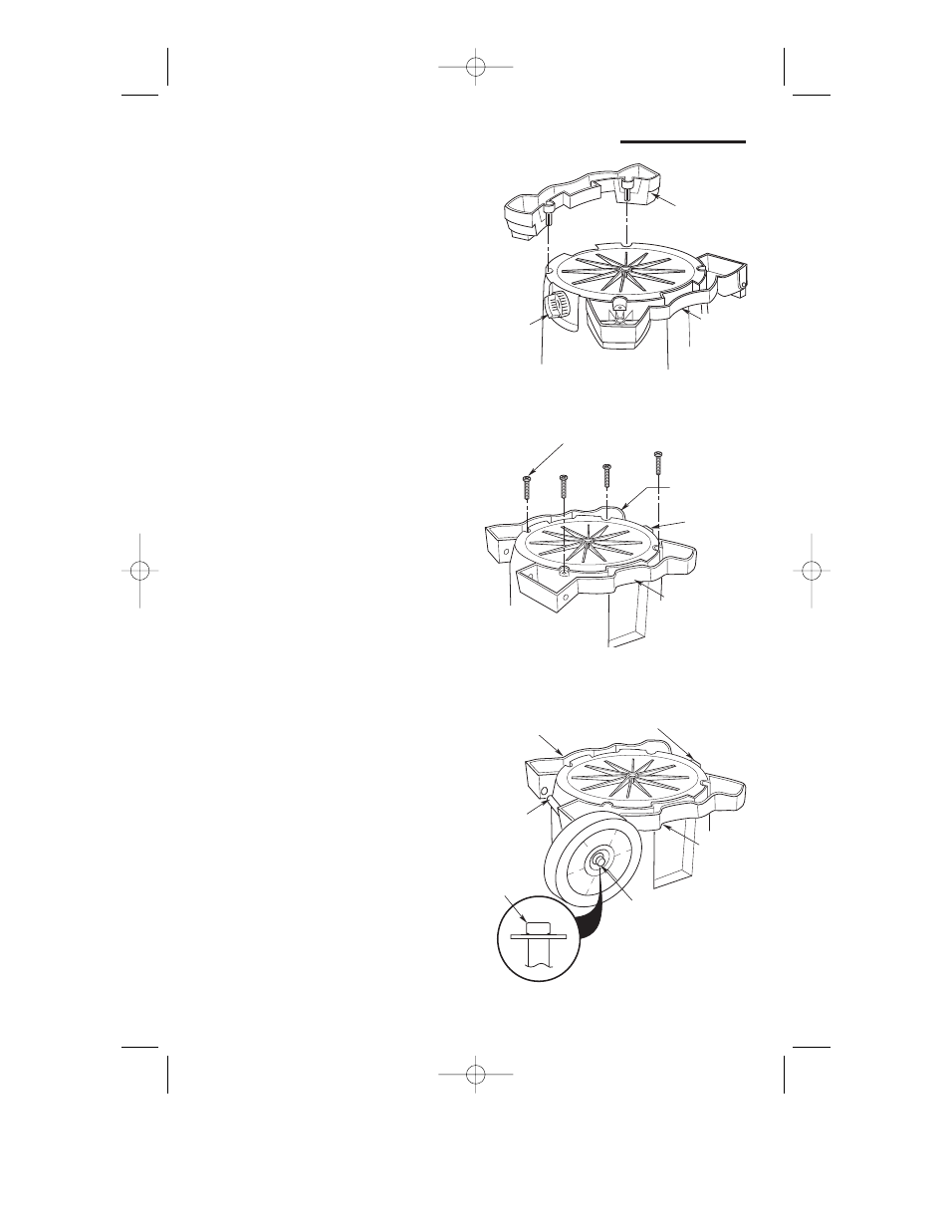

1. Introduzca la base de soporte izquierda y la base
de soporte derecha en la parte inferior del tambor,
de la manera que se muestra en la ilustración. Es
posible que se necesiten unos golpes ligeros con
un mazo o un martillo para asentar completamente
ambas bases de soporte.
2. Instale (4) tornillos No. 10 x 1-3/4 pulgadas en los
agujeros correspondientes ubicados tanto en el
lado derecho como en el lado izquierdo de la base
de soporte, sujetándolos firmemente a la parte
inferior del tambor. Apriete los tornillos sólo hasta
que queden perfectamente ajustados. No los
apriete demasiado, ya que esto podría tender a
deformar las bases de soporte.
3. Instalación de la tuerca de tapa
a. Coloque la tuerca de tapa en el extremo del eje.
b. Golpee ligeramente la tuerca de tapa con el martillo
hasta que esté completamente asentada.
c. Coloque la rueda en el eje con la parte lisa de la
rueda orientada hacia afuera.
Ensamblaje del tambor/base de soporte
Caddy
Right
Drain
Caddy
Left
NOTE: Smooth side of the
wheel to the outside.
Caddy Left Drain
Axle
w/Wheel
Caddy
Right
Open
End
Cap
Nut
Right
Caddy
Assembly
Left Caddy
Assembly
Drain
#10 x 1-3/4"
Screw (4)
Base de
soporte
derecha
Base de
soporte
izquierda
Tornillo No. 10
x 1-3/4 pulg. (4)
Ensamblaje de
la base de
soporte
izquierda
Ensamblaje de
la base de
soporte
derecha
Drenaje
Drenaje
Drenaje
Eje con
rueda
NOTA: El lado liso de la rueda
hacia el exterior.
Base de soporte
izquierda
Extremo
abierto
Tuerca
de tapa
Base de
soporte
derecha
