Ensamblaje del tambor/base de soporte
(continuación)
4. Deslice el extremo abierto del eje a través de la
base de soporte izquierda, asegurándose de que la
ranura de la pata se alinee con el agujero de la
cuna. Deslice dicho extremo completamente a
través de la base de soporte derecha. Es posible
que se requieran golpes ligeros con un mazo para
introducir completamente el eje.
5. Instale la segunda rueda en el eje con la parte lisa
de la rueda orientada hacia afuera.
6. Instale la segunda tuerca de tapa. Golpee ligera-
mente la tuerca de tapa hasta que esté firmemente
asentada.

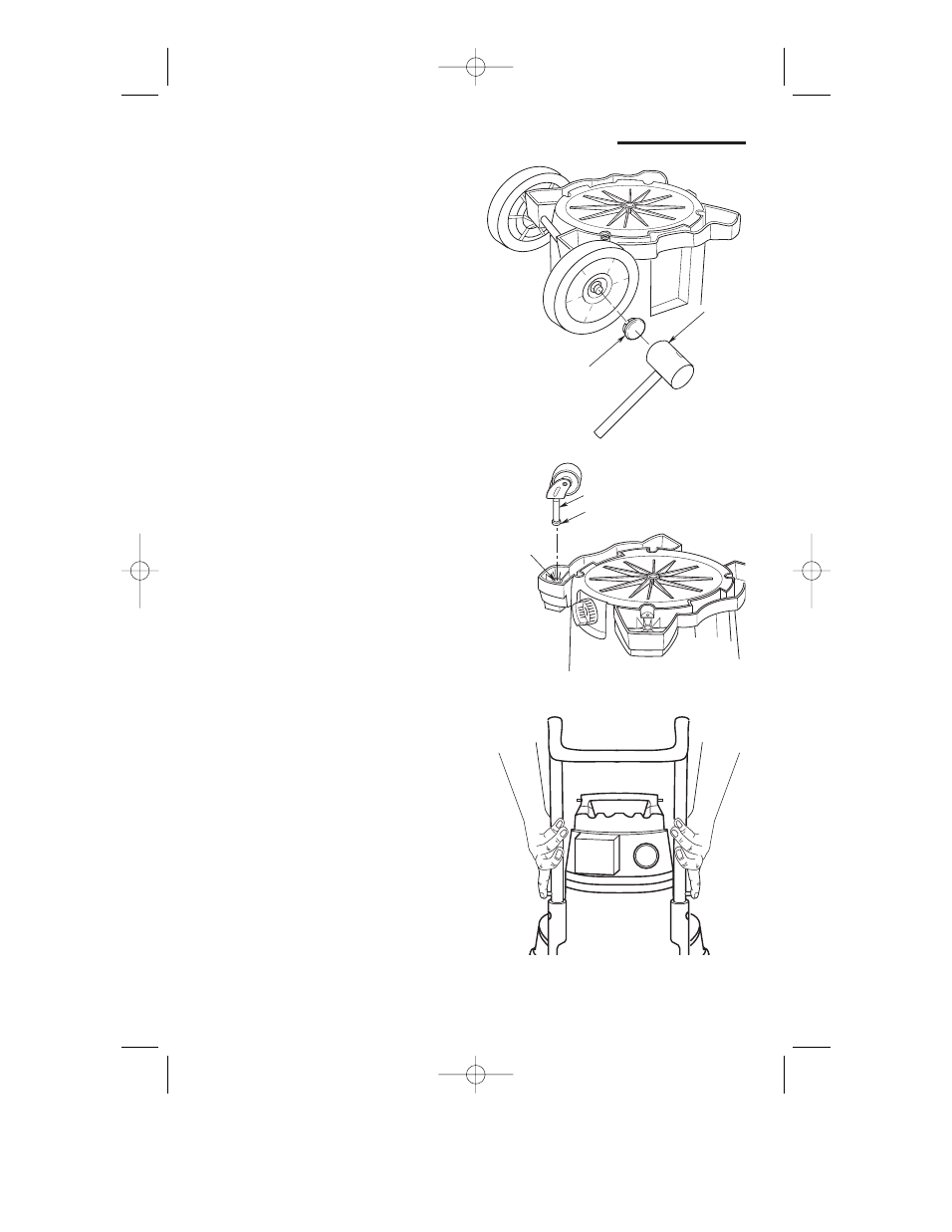

7. Utilizando un mazo de goma o un martillo, golpee
suavemente la tapa de la rueda sobre la rueda
derecha hasta que dicha tapa de la rueda esté
firmemente asentada en la rueda. Se requiere
hacer esto tanto en los lados izquierdo como
derecho.
8. Introduzca el vástago de la ruedecilla en el
receptáculo del pie de ruedecilla, de la manera que
se muestra en la ilustración (ruedecilla delantera
solamente).
9. Empuje sobre la ruedecilla hasta que la bola del
vástago de la ruedecilla esté introducida completa-
mente en el receptáculo. Usted podrá oír como la
bola se acopla a presión en el receptáculo y la
ruedecilla girará fácilmente cuando el posiciona-
miento sea correcto.
Instalación del asa
Oprima y mantenga oprimidos los botones de
liberación mientras instala el asa en los receptáculos
para el asa ubicados en el tambor (vea la ilustración).
NOTA: Un chasquido audible de los botones de
liberación indica un acoplamiento exitoso del asa.
Remoción del asa
Oprima y mantenga oprimidos los botones de libera-
ción, de la manera que se muestra en la ilustración.
Mientras oprime firmemente los botones de libera-
ción, tire del asa hacia arriba hasta quitarla (vea la
ilustración).
Mallet
Wheel
Cap
Socket
Caster Stem
Caster Ball
Mazo
Receptáculo
Tapa de
la rueda
Vástago de la ruedecilla
Bola de la ruedecilla
