Español- 55
Reverso de TV
Conectando aparato con salida YPbPr (Mejor Calidad de Video)
Para conectar un aparato componente, tal como un reproductor DVD, siga los pasos siguientes:
1. Conecte terminal COMPONENT 1,2 Y/Pb/Pr al costado de la TV a la salida de video del aparato via cable de video (verde,
azu y rojo).
2. Conecte terminales COMPONENT 1,2 AUDIO-IN L y R del costado de la TV a la salida de audio del aparato via cable de
audio. Nota la terminal y entrada de canal izquierdo son blancas y del derecho son rojos.

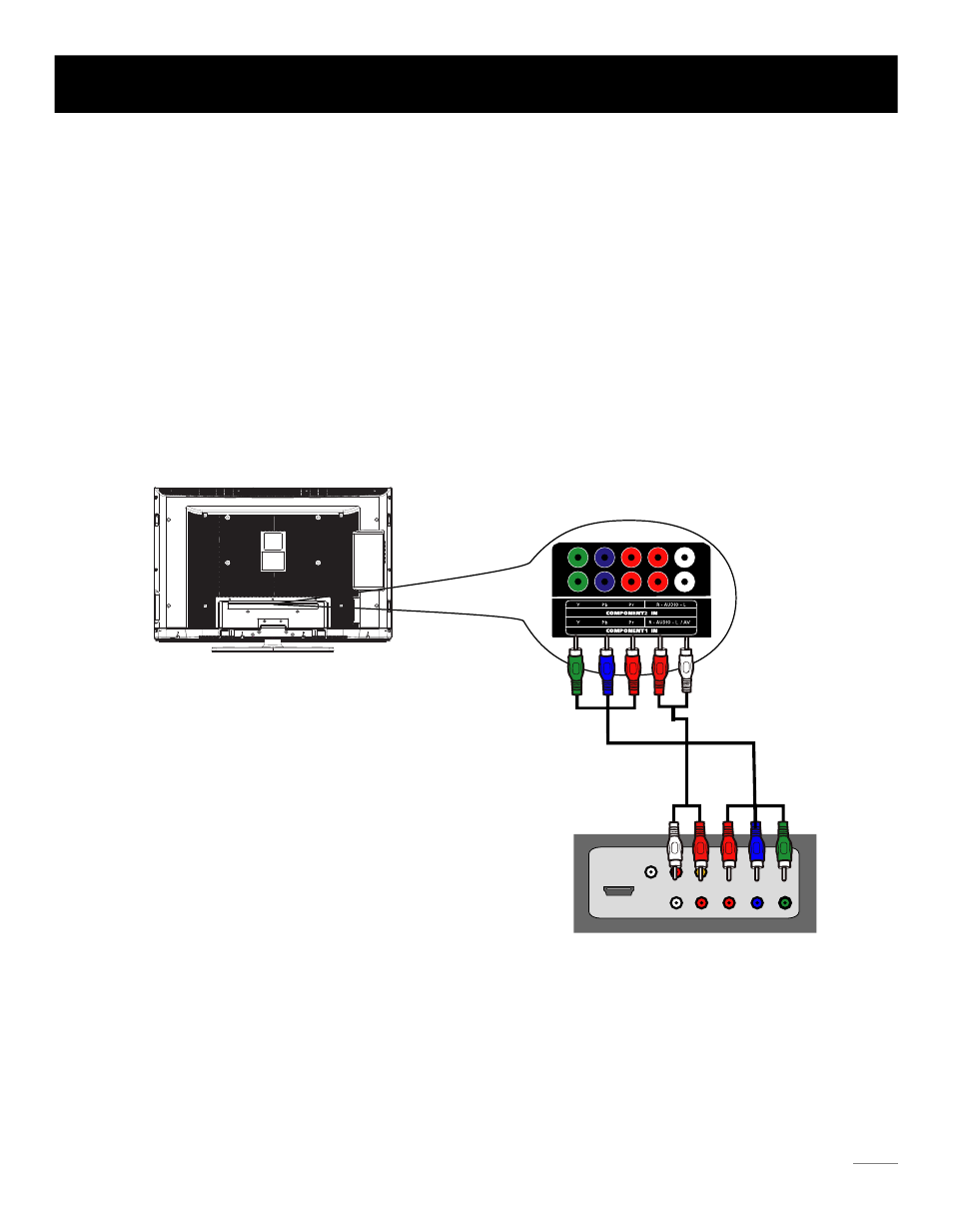

Conexion del Componente de Video
La imagen de abajo es un ejemplo de una conexion usando el componente de video.
Nota: terminales Y/Pb/Pr del componente de video. Esta señal de video tiene calidad de imagen.
Audio
L R
Audio
L R Y Pb Pr
Video
HDMI
Panel de salida de otro aparato
Conexiones traseras
