Conexiones traseras
Conexion Aparato Compuesto AV (Buena Calidad de Video)
Para conectar un aparato compuesto AV, como un reproductor DVD, siga los siguientes pasos:
1. Conecte la entrada Video In al costado de la TV a la salida video del aparato via cable de video (amarillo).
2. Conecte las terminales AUDIO-IN L y R al costado de la TV a la salida audio del aparato via cable de audio.
Nota las salidas y entradas del canal izquierdo son blancos y del derecho son rojos.

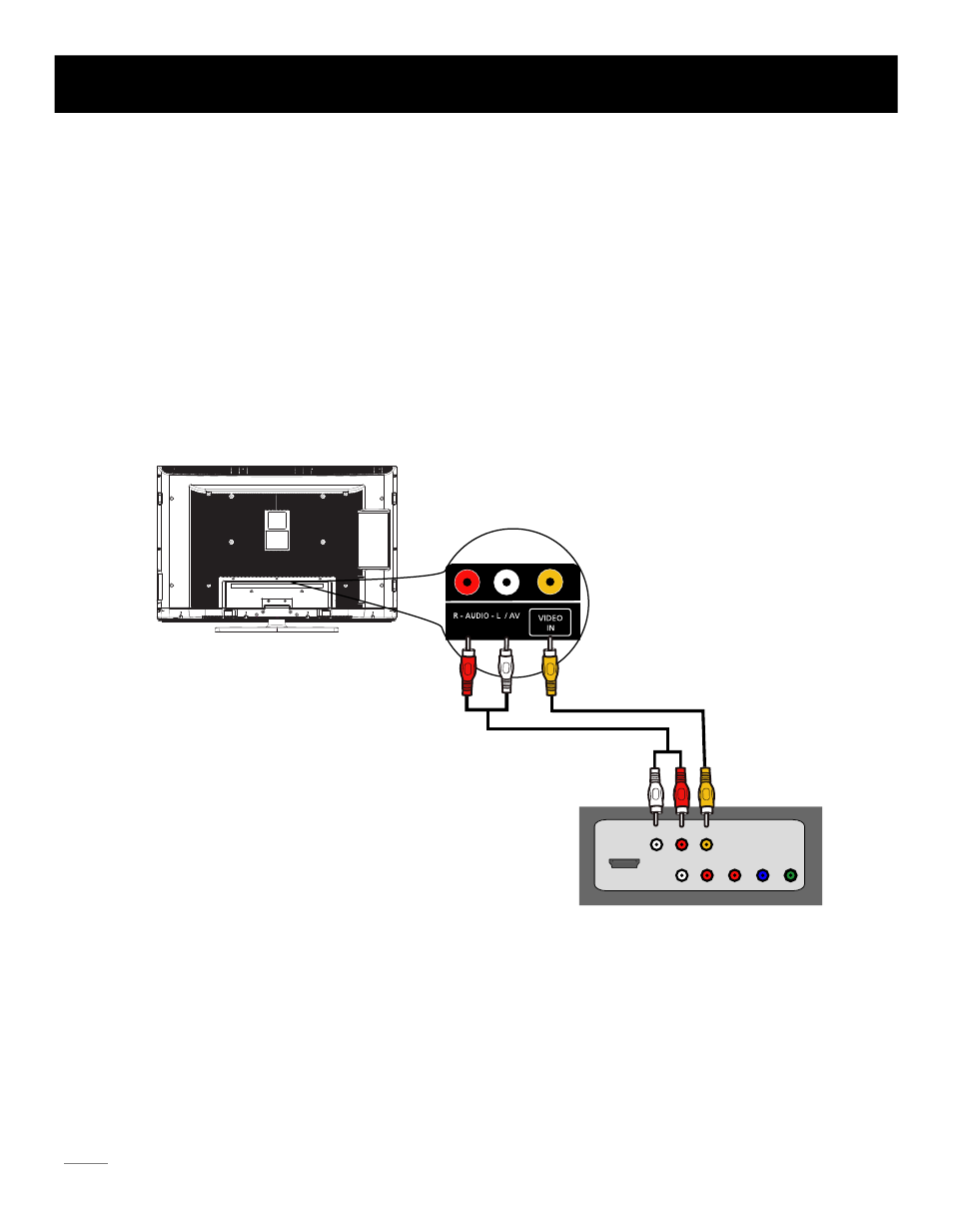

Conexion de Video Compuesto
La imagen de abajo es un ejemplo de una conexion con el video compuesto.
Nota: señal AV es del video compuesto. Este tipo de señal de video tiene regular calidad de imagen.
Audio
L
R
Audio
L
R
Y
Pb
Pr
Video
HDMI
Reverso de TV
Panel de salida de otro aparato
