Máquina Roscadora de tubos y pernos Modelo 1822-I
La estabilidad operacional de las máquinas
RIDGID depende del montaje correcto de ellas sobre
los agujeros correspondientes en los rieles (Figura 3).
Montaje de la máquina sobre el Soporte
abatible con ruedas No. 1406
1. Levante el mango trasero a una posición vertical y
apriete los pernos de montaje.
2. Con la manivela, levante el soporte a su altura de fun-
cionamiento. Coloque la máquina sobre el soporte
con el carro apuntando hacia el lado contrario al de
las ruedas (Figura 4). Introduzca cuatro pernos de
1 /
4
pulgada – 20 a través de los rieles hasta la base de
la máquina. Apriete los pernos.

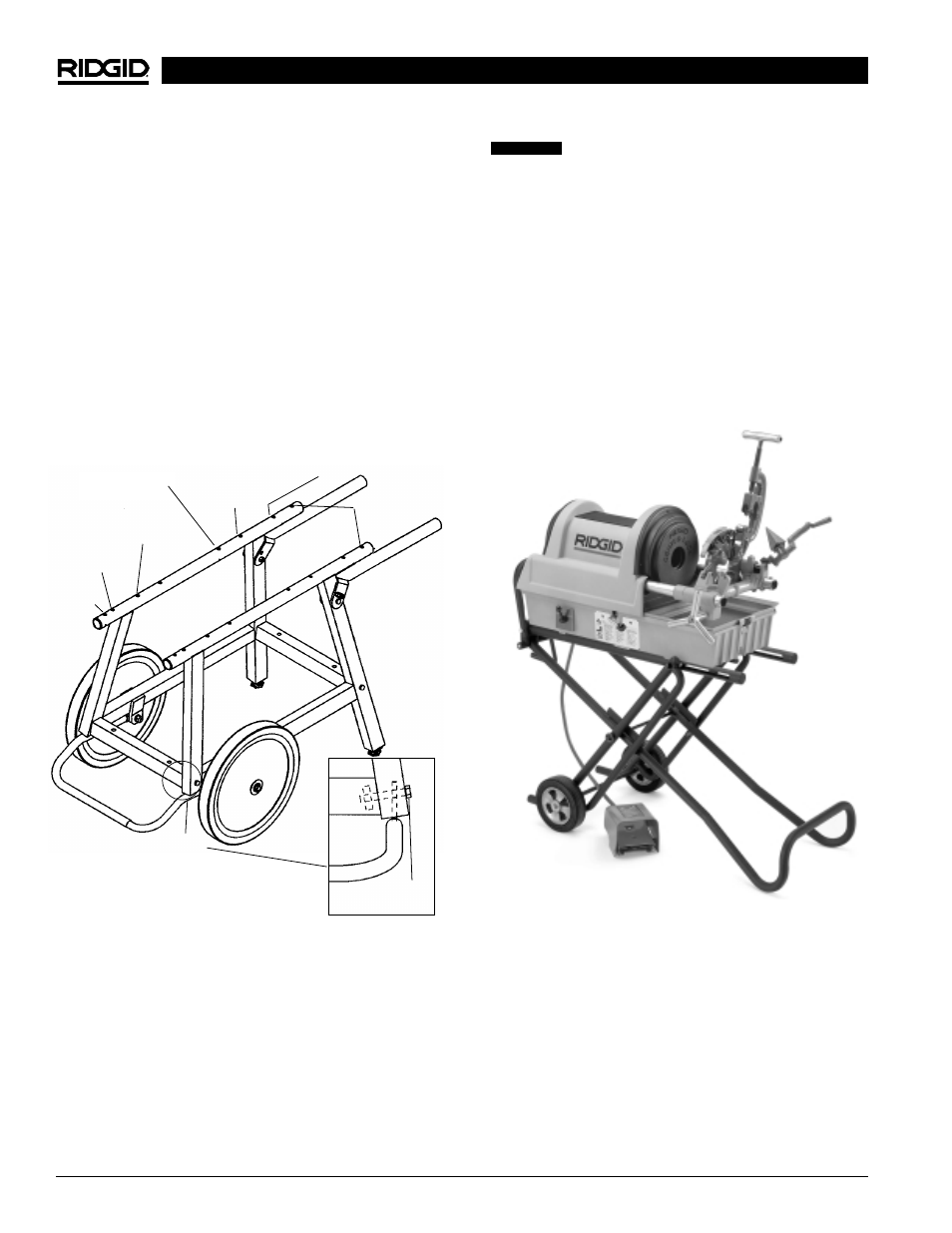

Figura 4 – Soporte abatible con ruedas No.1406
Instalación de la cubierta de la bandeja
de aceite No.1460
¡NOTA! La cubierta de la bandeja de aceite No. 1460 se
coloca sobre el depósito de aceite para evitar el
derrame de aceite durante el transporte. La cu-
bierta No. 1460 viene con el Soporte abatible
con ruedas No. 1406 y se encuentra disponible
como accesorio.
1. Vacíe el depósito de aceite, desconecte el filtro y la
manguerita del aceite.
Montaje de la máquina sobre el soporte
universal
1. El diagrama y el listado de las piezas y partes de los
soportes se incluyen en la Lista de Repuestos del
Modelo 1822-I.
2. Ensamble el soporte con las calcomanías interiores
apuntando hacia el interior del soporte (Figura 3).
3. Introduzca las barras del freno en la parte inferior de
las patas, como se muestra en el dibujo. Use los cua-
tro (4) pernos hexagonales de
3 /
8
- 16 x 2 1 /
2
pulgs.
para fijar las patas a la viga cruzada. Ponga las dos
mitades del freno del soporte a la distancia correcta
para que encajen en las patas traseras del soporte.
El Soporte No.100 con patas y bandeja no requiere
la barra de frenado ni la incluye.
Figura 3 – Soporte
¡NOTA! Introduzca el eje en el bastidor y fíjelo con
una arandela y una tuerca de 1 /
2
pulgada.
4. Coloque la barra de frenado de tal manera que el ex-
tremo de la barra quede sujeto por el cañón del eje.
Corra una rueda por el eje, luego una arandela plana
por el eje y coloque una chaveta para retener las
ruedas en el eje.
5. Monte la máquina sobre el soporte empleando cua-
tro (4) pernos, uno en cada esquina de la base.
Partes
traseras
de las
535 y
1224
Parte delantera
de la 1224
Parte delantera de la 535
Detalle
Partes traseras de
las 300 Compacta,
1233 y 1822
Partes delanteras
de las 300
Compacta, 1233
y 1822
Se requieren 4 pernos
hexagonales de
3 / 8 - 16
x 2 1 / 2 pulgs.
535
Automática
535
Automática
CUIDADO
