Ligne de distorsion (signal d’antenne supérieure)
– Indication de l’orientation apparente du champ détecté
par l’antenne supérieure. Indication de la distorsion du
champ en cas de désalignement avec la ligne du tracé.
Ligne du tracé (signal d’antenne inférieure) –
Indication de l’orientation apparente du champ détecté par
l’antenne inférieure.
Eléments d’affichage en mode
« Traçage passif »
Les éléments d’affichage en mode de traçage passif
sont identiques à ceux du mode de traçage actif.
NOTA ! Le mode est déterminé par le type de source util-
isé (sonde ou ligne). Par exemple, la sélection de
la fréquence de 512 Hz au niveau de la section
« mode : Sonde » du menu des fréquences met
le SR-20 en mode « Sonde ». (Une fréquence,
telle que 33 kHz, doit être sélectionnée à partir de
la catégorie appropriée si celle-ci parait dans
plusieurs catégories).
Fréquences de base
Le menu principal des fréquences comprend une grande
variété de fréquences dont seulement certaines sont ren-
dues disponibles. Ces dernières sont rendues « dispon-
ibles » en les cochant sur le menu principal des fréquences,
comme indiqué à la page 56. Les fréquences disponibles
apparaissent au menu principal dès que l’on appui sur la
touche « Menu ».
Les fréquences « disponibles » peuvent être cochées à
partir du menu principal, ce qui les fera apparaître lors de
l’utilisation de la touche « Fréquence ». Si elles n’ont pas
été cochées sur le menu principal, elles n’apparaîtront pas
lors de l’utilisation de la touche « Fréquence » pour par-
courir les fréquences. Les fréquences qui paraissent au
menu principal et qui sont cochées pour activation sont
dénommées « fréquences cochées».
Les fréquences cochées peuvent être parcourues en ap-
puyant simplement sur la touche « Fréquences »
(voir la
Figure 9). La fréquence sélectionnée en appuyant sur la
touche « Fréquences » devient la fréquence utilisée.
Les fréquences de base disponibles comprennent :
Mode « Sonde »
• 512 Hz
Mode « Traçage de ligne actif »
• 128 Hz
• 33 kHz
• 1 kHz
• 8 kHz
• 262 kHz
Mode « Traçage de ligne passif »
• 60 Hz (alimentation)
L’utilisation des fonctions précédentes est couverte dans
les sections « Localisation des sondes », « Traçage de
ligne actif » et « Traçage de ligne passif ».

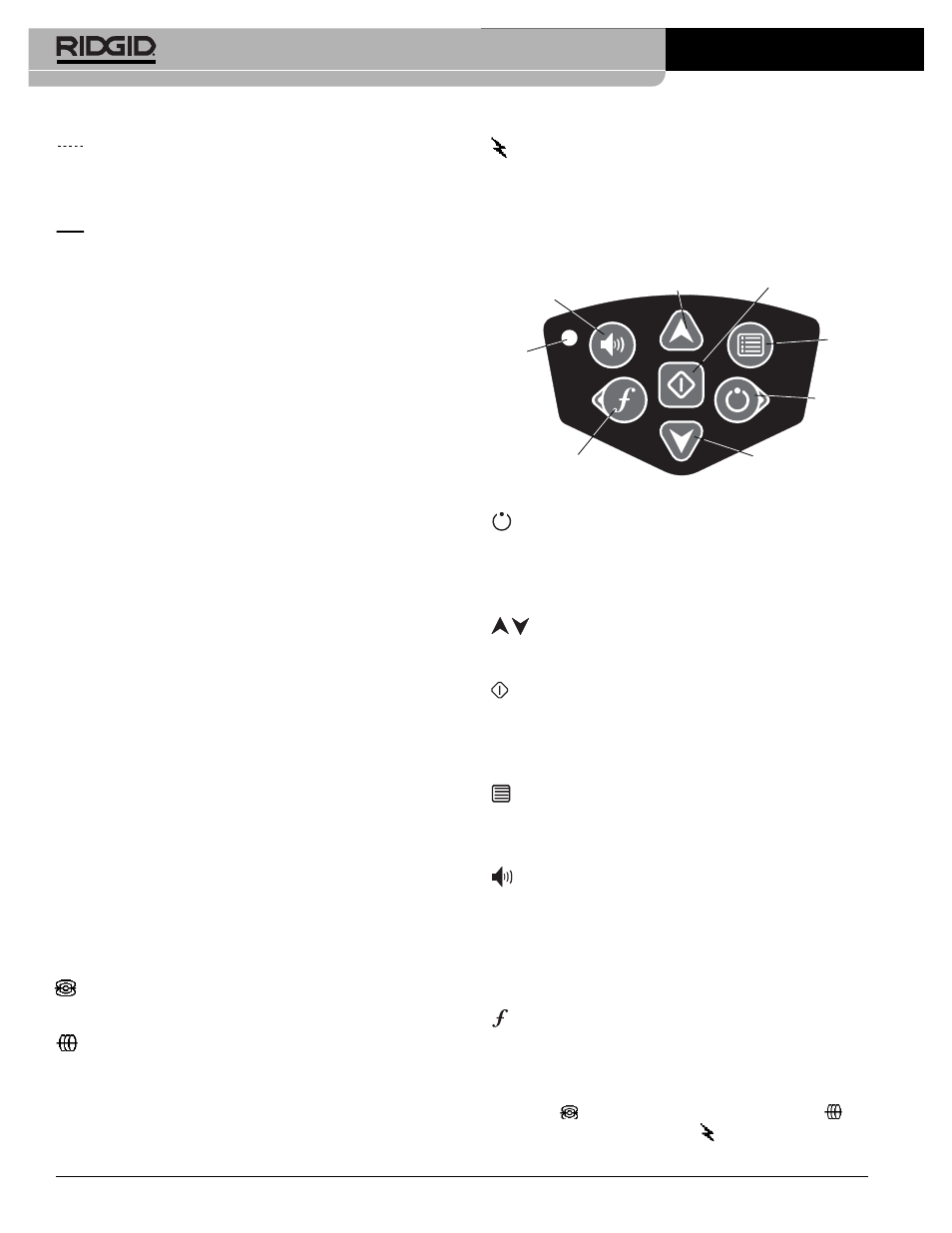

Clavier
Figure 9 – Clavier
Marche/Arrêt – Mise en marche du NaviTrack II.
Mise hors tension automatique du NaviTrack II après
compte à rebours de 3 secondes. Le compte à rebours
peut être interrompu avant l’arrêt de l’appareil en ap-
puyant sur une touche quelconque.
Flèches ascendante et descendante – Loca-
lisation des choix au menu ; réglage du son une fois la
touche « Son » appuyée.
Sélection – Sélection des articles au menu ; en
cours d’utilisation normale, elle sert à forcer l’affichage
d’une profondeur mesurée et à recentrer la sonorité. Elle
peut servir à forcer l’affichage de profondeur. Réglage du
son dans le menu « Son ».
Menu – Affichage en arborescence des sélections de
fréquence, affichage d’éléments sélectionnés, réglages de
luminosité et contraste, et la restauration des paramètres
de base. Appuyez sur celle-ci pour aller au niveau suivant.
Volume – Augmentation ou diminution de l’intensité
sonore ; augmentation progressive du volume existant
jusqu’au maximum, puis remise à zéro. Appuyer sur la
touche « Volume » pour activer ou désactiver cette
fonction. Le volume peut être également augmenté ou
diminué en utilisant les flèches ascendante et descen-
dante lorsque la fonction « Volume » est activée.
Fréquence – Réglage de la fréquence utilisée par le
NaviTrack II à partir d’un groupe de fréquences cochées.
La liste des fréquences cochées peut être modifiée à
l’aide de la touche « Menu ». Les fréquences sont re-
groupées sous trois rubriques différentes : fréquences «
Sonde » [ ], fréquences « Traçage de ligne » [ ], et
fréquences « Sous tension » [ ]. Chaque utilisation de
Volume
Navigation menu
(descendante)
Menu
Sélection
(articles au menu)
Navigation menu (ascendante)
Fréquence
Capteur
de lumière
Marche/
Arrêt
