TAILLE-BORDURES ÉLECTRIQUE REMINGTON MD | 9
118336
10. Replacez la bague de retenue du fil
sur la bobine (voir la Figure 4-19).
11. Faites passer les deux sections du
fil dans les encoches de chaque côté
de la bague de retenue (voir la Fi-
gure 4-20).
12. Maintenez la bague de retenue en
place en vous assurant que les fils
demeurent dans les encoches de
retenue. Faites tourner la bobine en
maintenant la bague de retenue en
place. Le fil s’enroulera sur la bobine
(voir la Figure 4-21). IMPORTANT :
assurez-vous de faire tourner la bo-
bine de sorte que le fil s’enroule dessus
dans la direction indiquée sur la partie
supérieure de la bobine. Enroulez le fil
jusqu’à ce qu’il en reste environ qua-
tre pouces à l’extérieur de la bobine.
13. Replacez la bobine sur le ressort,
puis appuyez dessus. Faites passer le
fil dans les encoches du boîtier de la
bobine (voir la Figure 4-22).

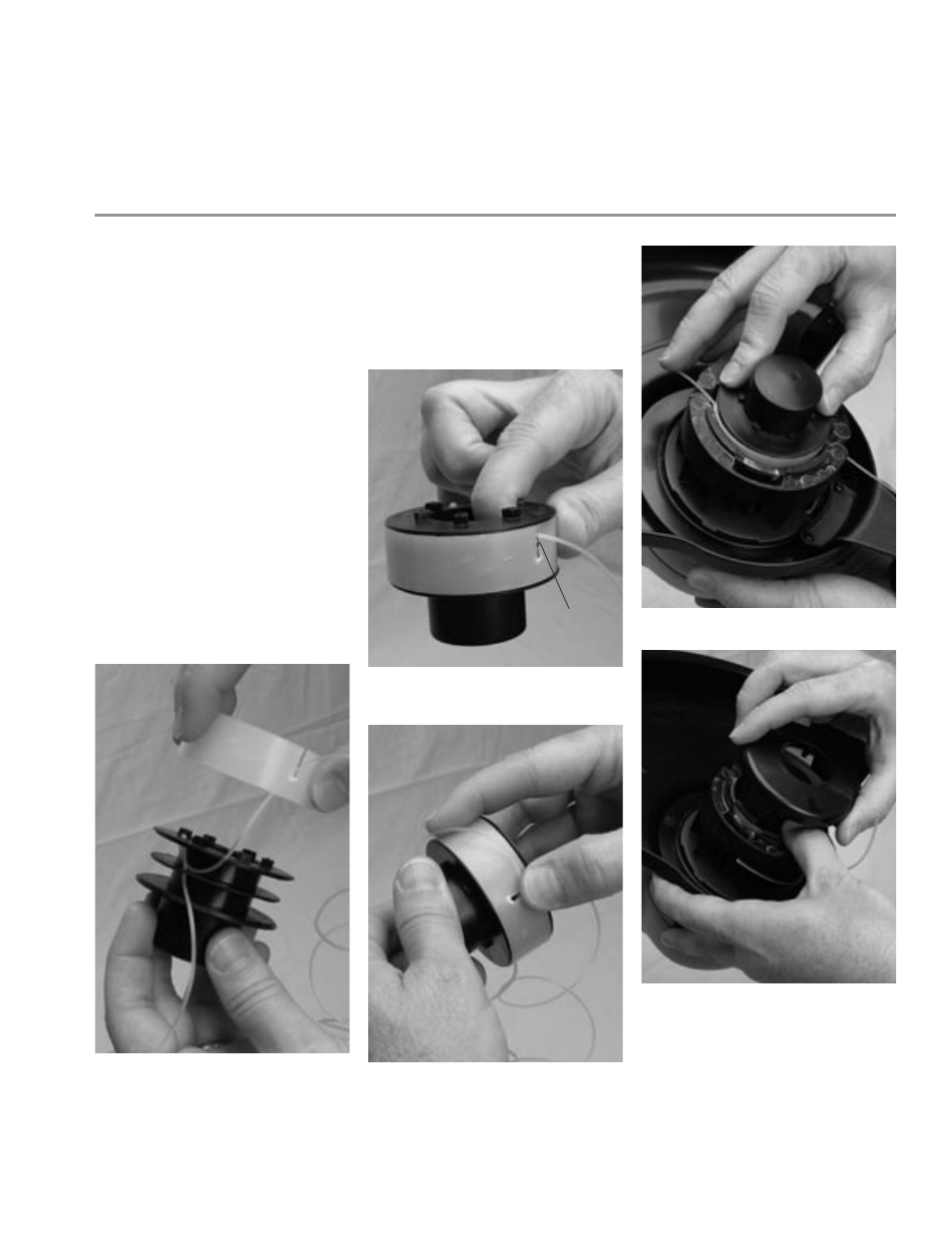

Figure 4-20 : Insertion du fil dans les encoches de la bague
de retenue
Figure 4-19 : Mise en place de la bague de retenue sur la
bobine
Fil qui passe par
les encoches de la
bague de retenue
Figure 4-21 : Enroulement du fil sur la bobine
Figure 4-22 : Mise en place de la bobine dans le boîtier
Figure 4-23 : Mise en place du couvercle de la bobine sur
le boîtier
14. Alignez les onglets du couvercle de la
bobine avec les encoches du boîtier.
Replacez le couvercle de la bobine
sur le boîtier, puis appuyez dessus
jusqu’à ce qu’il clique en place (voir
la Figure 4-23).
