Capítulo 4: Operación de la podadora
8. Extienda la cuerda desde el orificio
izquierdo de montaje hacia dentro de
la sección superior del carrete. Extienda
la cuerda desde el orificio derecho de
montaje cruzando la otra cuerda. Inserte
esta cuerda en la ranura de retención
que está entre las secciones superior e
inferior del carrete. Vea en la Figura 4-
17 la colocación correcta de la cuerda.
9. Coloque la cuerda desde la sección
superior del carrete pasando por el
anillo de retención de la cuerda (vea
la Figura 4-18).

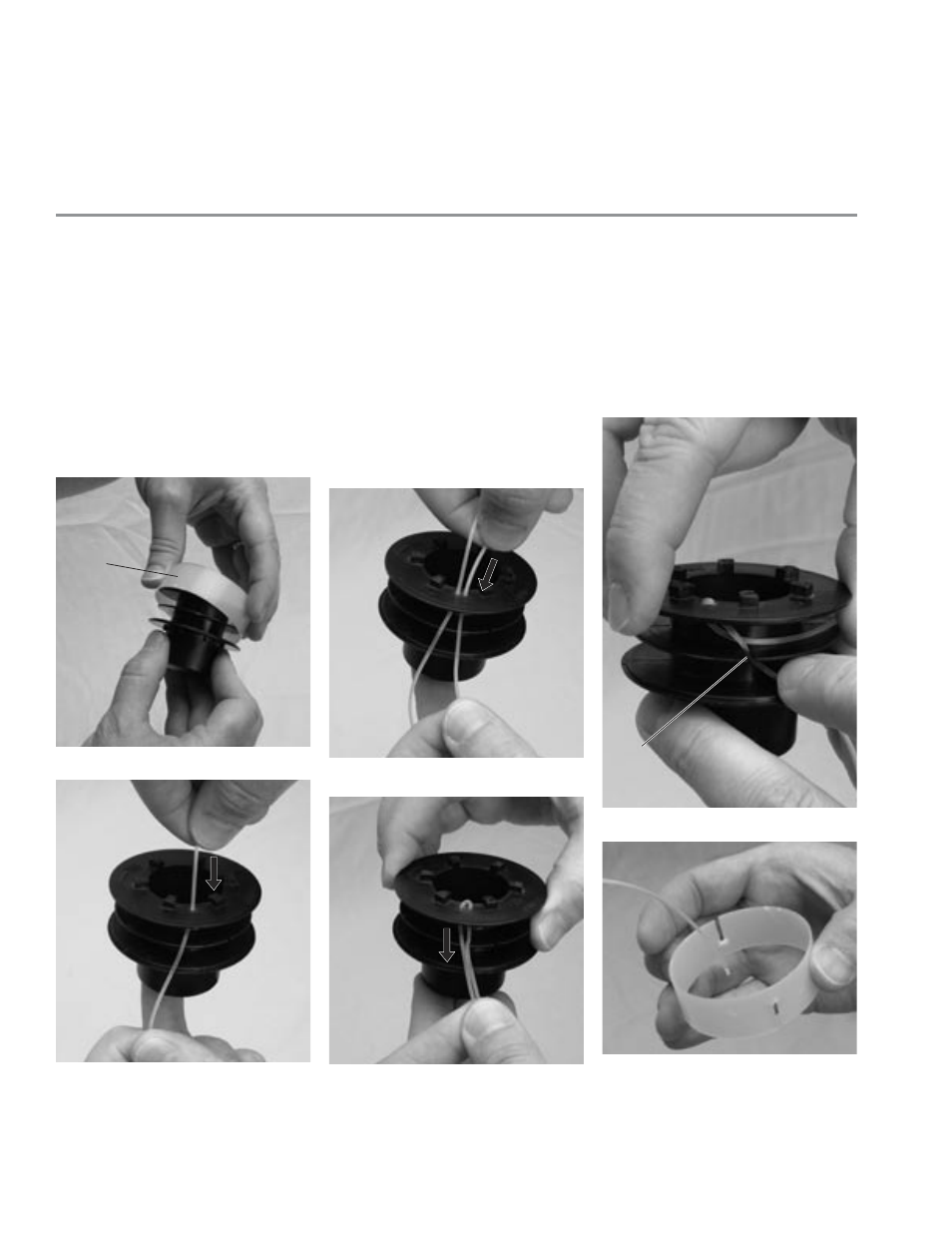

Figura 4-13: Retiro del anillo de retención de la cuerda
Figura 4-14: Insertando la cuerda en el orificio izquierdo
Figura 4-15: Inserción la cuerda en el orificio derecho
Figura 4-16: Halado y apretado de la cuerda
Anillo de
retención de
la cuerda
Dirección del
paso de la
cuerda
Dirección del paso
de la cuerda
Dirección
del paso de
la cuerda
Figura 4-17: Colocación de la cuerda en el carrete
Figura 4-18: Colocación de la cuerda del carrete superior en
el anillo de retención
Ranura de
retención
4. Retire del carrete el anillo de retención
de la cuerda (vea la Figura 4-13).
5. Mida 30 pies de cuerda de repuesto.
6. Empuje un extremo de la nueva
cuerda a través del orificio izquierdo
de montaje de la cuerda en el carrete
(Vea la Figura 4-14).
7. Pase 15 pies de cuerda por este agujero.
Pase los otro 15 pies de cuerda por el
orificio derecho de montaje de la cuer-
da (vea la Figura 4-15). Hale la cuerda
apretándola (vea la Figura 4-16).
10. Vuelva a colocar el anillo de retención
de la cuerda en el carrete (vea la Figura
4-19).
11. Coloque cada sección de la cuerda en
las ranuras de cualquier lado del anillo
de retención (vea la Figura 4-20).
12. Sostenga el anillo de retención en
su sitio que asegúrese que la cuerda
quede en las ranuras del anillo de
