Remote
Disable
I
NSTALLATION

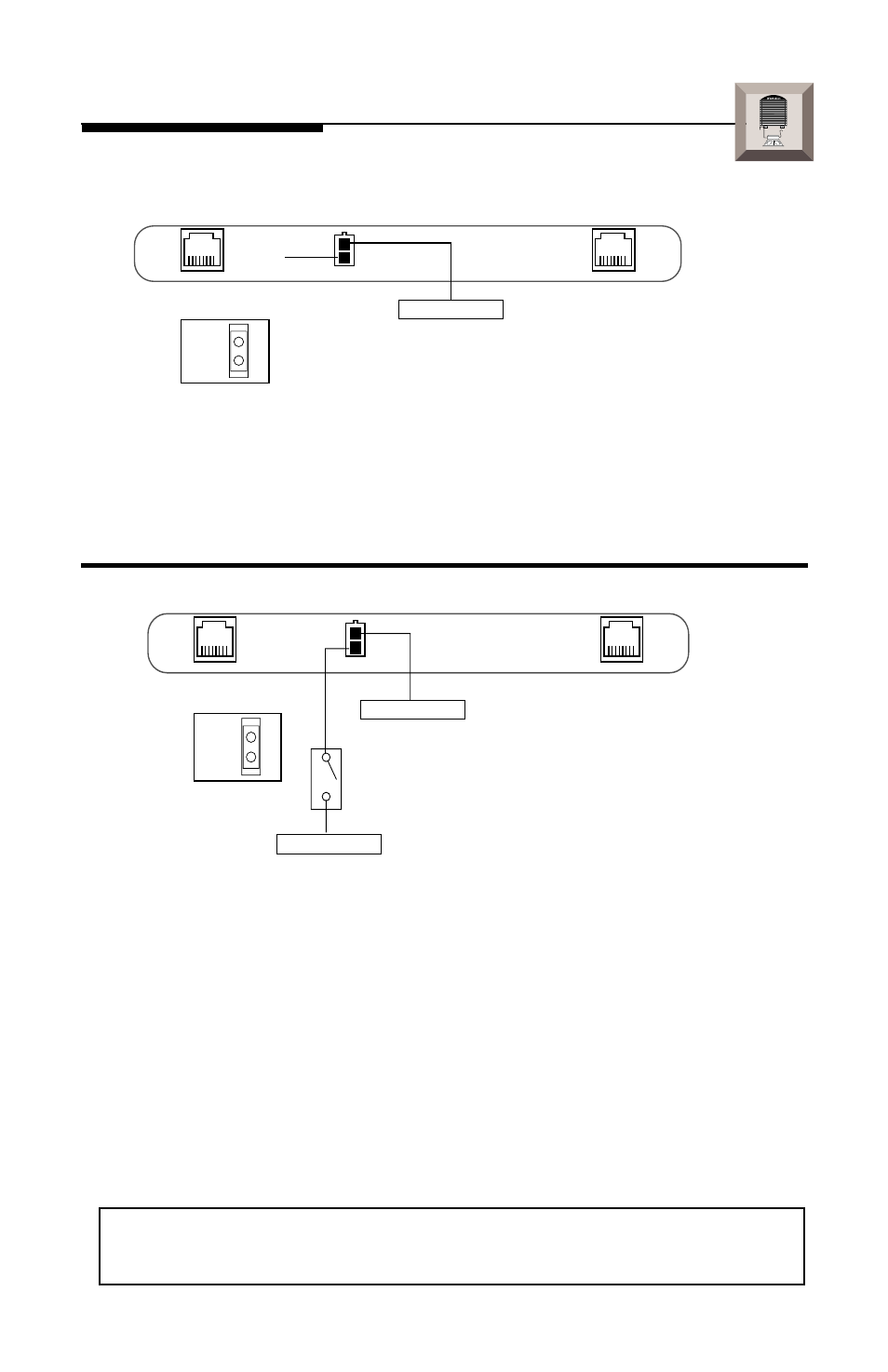

Commande d'allumage / Dimmer
ne pas
utiliser
fil orange
• La commande d'allumage (fil bleu) n'est pas utilisé lorsque le jumper
est branché.
• Le dimmer (fil orange) va assombrir les LEDs lorsqu'il est connecté
à un fil variable (dimmer) ou aux feux de position (+12 volts lorsque
les phares sont allumés).
Remote
Disable
fil orange
fil bleu
• Enlever le couvercle du boîtier pour accéder au jumper de commande
en retirant les deux vis.
• La commande d'allumage (fil bleu) se branche sur la sortie antenne
de l'autoradio lorsque le jumper remote est enlevé.
• Un interrupteur supplémentaire peut être branché indépendamment
du système audio
• Le dimmer (fil orange) va assombrir les LEDs lorsqu'il est connecté
à un fil variable (dimmer) ou aux feux de position (+12 volts lorsque
les phares sont allumés).
connecter au fil de
commande d'antenne de
l'autoradio
– 24 –
NOTE: Il faut activer la fonction “remote” et utiliser le fil bleu pour les
modèles d'amplis suivants:
Power 250m 2 , Power 500m et Power 250m.
Interrupteur
facultatif
Connecter à un fil 12 volts variable
(dimmer) ou aux feux de position
(facultatif)
Connecter à un fil 12 volts variable
(dimmer) ou aux feux de position
(facultatif)
I
N
S
T
A
L
L
A
T
I
O
N
® ®
Pontage (“jumper”) Remote sur
le circuit imprimé
Pontage (“jumper”) Remote
sur le circuit imprimé
