PreParacion
1. Use los dibujos dimensionales (FiGuras 1 - 3) para disponer
los orificios de montaje de la campana, acceso del cableado y
conductos, marcando el fondo del armario y el tabique donde
sea aplicable. NOTA: Los gabinetes con los fondos ahuecados
requerirán las calzas de madera hacer rubor de la superficie
de montaje con el marco de gabinete.
2. Efecto e los cortes para el cableado y el conducto.
3. Instale el conducto de manera que esté al ras con la superficie
de montaje de la campana de cocina, si la campana se conecta
a un conducto.
Si la campana de la cocina se instala con una descarga hori
-
zontal,
refiérase a la FIGURA 1.
Si la campana de la cocina se instala con una descarga vertical,
refiérase a las FIGURAS 2 y 3.
4. Tienda un cable de dos conductores (con conexión a tierra)
desde una fuente de potencia a la ubicación de la campana.
Traiga 30,48 cm (12”) de cableado aproximadamente a través
del orificio de cableado en el armario.
5. Taladre cuatro orificios piloto de 0,24 cm (3/32”) de diámetro
en los puntos donde están marcados los orificios de montaje
en el fondo del armario.
6. Inserte cuatro (4) tornillo de montaje, dejando aproximadamente
0,64 cm (1/4”) de rosca expuesta.
7. Extraiga y guarde los tornillos de montaje, asegurando las
transiciones de conducto de 8,26 cm x 25,40 cm (3¼” x 10”) y
17,78 cm (7”) a la campana. Instale la transición de conducto
apropiada según se describe en la sección de instalación
instalación
1. Extraiga la abertura de conducto y el orificio ciego de cableado
necesarios, de la campana de cocina.
si la campana de cocina se instala como una unidad sin
conductos,
extraiga el orificio ciego del cableado solamente.
si la campana de cocina se instala como una unidad con
conducto,
se provee una placa deflectora para cerrar el ven-
tilador sin conducto. Instale la placa deflectora (refiérase a la
FiGura 4) deslizando en su lugar detros de la rejilla. Use las
salientes del localizador para orientar en la rejilla.
2. Para una instalación de descarga circular de 17,78 cm (7”),
refiérase a la FIGURA 5. Asegure el adaptador de 17,78 cm (7”)
(incluido) al tope de la campana usando los tornillos provistos.
Instale regulador redondo de 17,78 cm de diámetro (Modelo
895, se compra por separado).
Para una instalación de descarga vertical, refiérase a la
FiGura 6.
Asegure la transición de 8,26 cm x 25,40 cm (3¼”
x 10”) (si usada) al tope de la campana.
Para una instalación de descarga horizontal refiérase a la
FiGura 7. Si está utilizando el transición del conducto de 8,26
cm x 25,40 cm (3¼” x 10”), asegúrelo a la campana. Asegúrese
de que la aleta más húmeda funcione completamente y libre
-
mente. Si no, quitar la aleta más húmeda o hacer modificaciones
necesarias a la instalación para asegurar la operación completa
y libre de la aleta más húmeda.
3. Alimente el cableado a través del orificio de acceso y dentro
de la caja eléctrica.
4. Alinee las ranuras de montaje de la chivetero de la campana
sobre los cuatro (4) tornillos parcialmente instalados.
5. Asegurándose que el conducto esté en posición sobre la transi
-
ción del conducto de la campana, empuje esta última contra la
pared posterior. Asegure la campana, ajustando los tornillos.
6. Usando un destornillador de hoja larga, llegue a la abertura
de descarga y asegúrese que la aleta del regulador opere

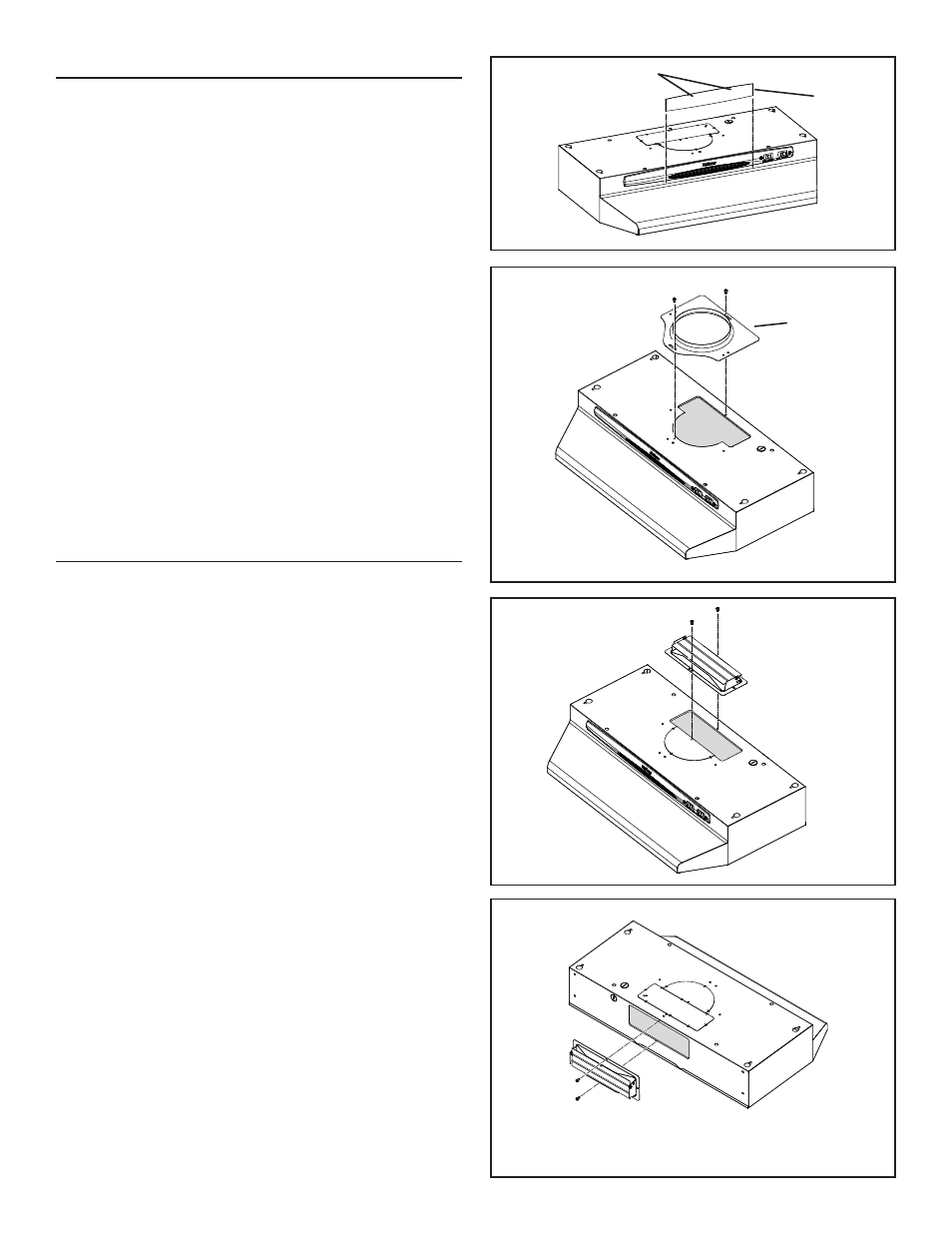

FiGura 4
localiZadores
Placa
deFlectora
adaPtador
circular de
17,78 cm (7 pulg.)
(incluido)
aseGure la
transición con los
tornillos (incluidos)
coloQue en Posicion la
transición del conducto
en la slaida de la Pared
horiZontal
FiGura 5
FiGura 6
FiGura 7
