10
coneXiones de caBleado
Todas las conexiones de cableado deben cumplir con el código local
y la unidad debe estar apropiadamente conectada a tierra.
1. Asegúrese que el conector de la caja esté bien asegurado.
2.

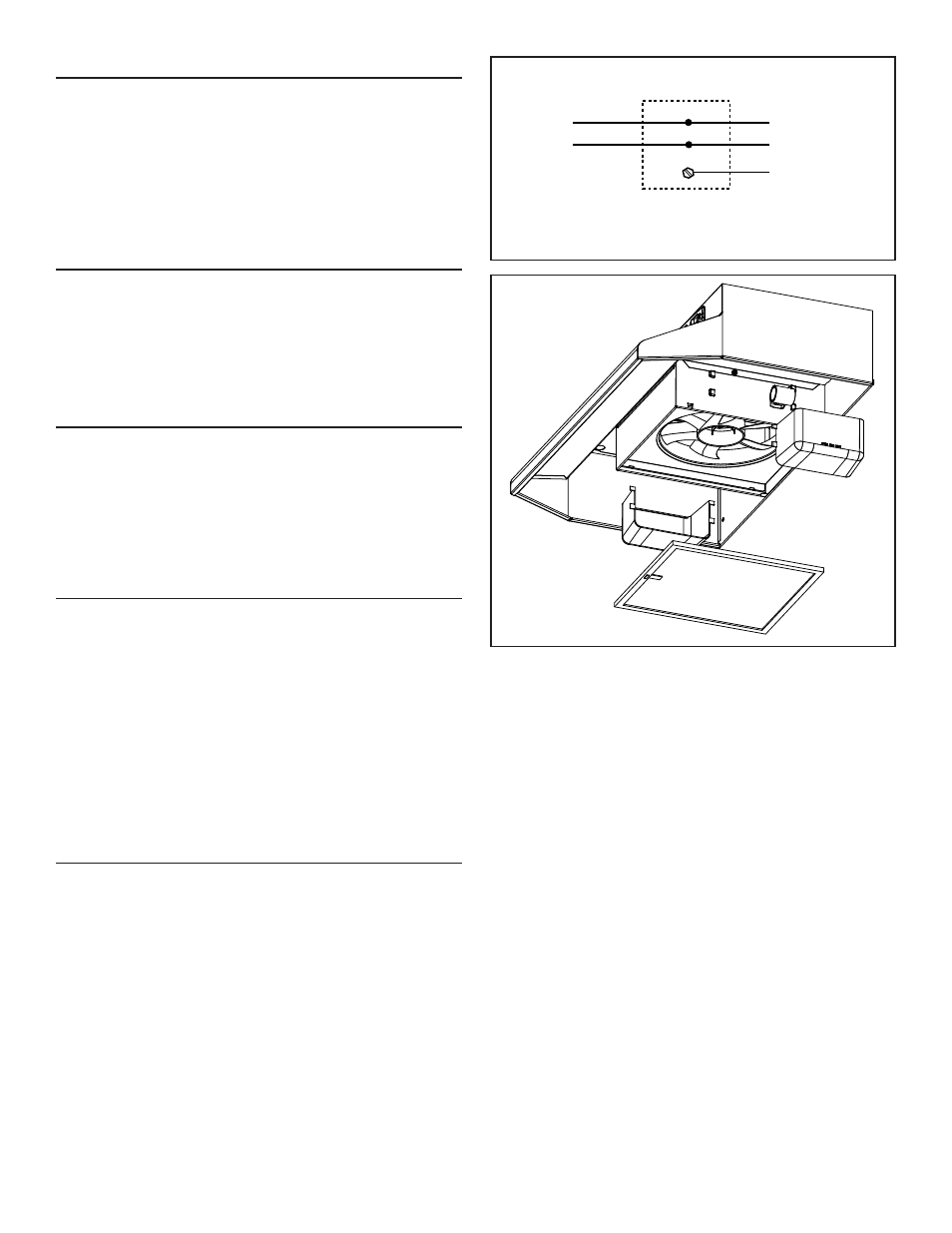

Refiérase a la FIGURA 8. Efectúe las conexiones del cablea-
do.
3. Reemplace la cubierta de la caja eléctrica y asegure con un
tornillo.
instalacion Y reeMPlaZo de
laMPara
1. Apriete los lados del difusor de luz hasta que se desenganchen
las aletas del difusor de las ranuras en la campana.
2. Instale (2) lámparas de Tipo A-19 de 60 vatios máximo.
3. Vuelva a colocar el difusor en la campana apretando los lados
y enganchando las aletas en las ranuras de la campana.
instalacion Y reeMPlaZo
de Filtro
1. Para una operación con conducto instale el filtro de malla de
aluminio. Para una operación sin conducto, instale el filtro de
carbón (Modelo WA65F, vendido separadamente).
2.
Refiérase a la FIGURA 9. El filtro se desliza dentro de corre-
deras en la parte posterior de la campana, en cualquiera de
los lados del compartimiento del ventilador, y calza debajo de
los broches del resorte cerca de la parte delantera del compar
-
timiento del ventilador.
ManteniMiento
Filtros
iMPortante:
El filtro de aluminio debe extraerse una vez por
mes y lavarse en agua caliente con detergente. Enjuague en agua
limpia, tibia y sacuda el agua sobrante antes de volver a colocar.
El filtro puede también limpiarse en su lavadora de platos.
en una instalacion sin conducto:
Reemplace el filtro cada
3-6 meses según se requiera, en instalaciones sin conducto.
liMPieZa
La campana debe limpiarse de tanto en tanto, por dentro y fuera,
usando agua tibia, detergente suave para platos y un trapo sua
-
ve. Nunca use polvos abrasivos, almohadillas de lana de acero
ni ningún otro limpiador abrasivo que destruirá el acabado de la
campana.
PieZas de rePuesto
Indique por favor el número correcto de la pieza, si requiere piezas
de repuesto. Consulte con sus distribuidores NuTone o escriba a
NuTone:
En los E.E.U.U., entre en contacto con:
nutone, inc., 4820 Red Bank Road, Cincinnati, OH 45227
(1-800-543-8687) www.nutone.com
Los residentes de Canada:
Broan-nutone canada, inc., 1140 Tristar Drive, Mississauga,
Ontario, L5T 1H9 (1-888-882-7626) www.nutone.ca
FiGura 9
FiGura 8
CABLEADO DE ALIMENTACION
BLANCO
NEGRO
VERDE O
EXPUESTO
(A TIERRA)
TORNILLO VERDE
DE CONEXION
A TIERRA
BLANCO
CABLEADODE LA CAMPANA
NEGRO
